Масштабування об'єктів
Команда – Масштабирование дозволяє змінювати величину виділених об'єктів, пропорційно до масштабних коефіцієнтів. Якщо масштаб більше одиниці – це масштаб збільшення, якщо менше – зменшення. Початкові об'єкти можуть бути видалені або залишені без змін. Якщо серед виділених об'єктів нема дуги чи кола, можливе завдання різних коефіцієнтів масштабування по осям Х і У. В противному випадку масштаб по осі У буде недоступний. Якщо серед виділених об'єктів є розміри, то їх номінальні значення будуть відкоректовані у відповідності з масштабним коефіцієнтом. Для управління виносними лініями розмірів в Панели свойств є перемикачі: - Не масштабировать і Масштабировать.
Для масштабування фрагментів, які складаються з декількох примітивів, необхідно:
1) вказати першу і другу точку діагоналі рамки, не відпускаючи ЛКМ, оскільки в рамці находиться фрагмент, який переноситься;
2) клацнути на кнопці – масштабирование;
3) після завдання в Панели свойств масштабного коефіцієнту, необхідно вказати точку, відносно якої буде відбуватись масштабування;
4) клацнути на кнопці - Прервать команду.
Симетрія об'єктів
В кресленні деталь або окремі її елементи можуть мати симетричні ділянки відносно вертикальної, горизонтальної або похилої осі. В таких випадках достатньо накреслити один елемент. Симетричні йому елементи кресляться у відповідності з використанням команди – Симметрия, кнопка виклику якої розміщена на панелі Редактирование. Параметри осі симетрії можуть бути внесені в поля Панели свойств. Тут же знаходяться перемикачі управління початковими об'єктами.
Щоб використовувати в якості осі симетрії накреслений раніше відрізок або пряму, можна скористатися кнопкою – Выбор базового объекта на панелі Специального управления. Для симетрії фрагментів, які складаються з декількох примітивів, необхідно:
1) вказати першу і другу точки діагоналі рамки, не відпускаючи ліву кнопку миші, в якій повинен знаходитись фрагмент перенесення;
2) клацнути на кнопкуСимметрия;
3) вказати точки р1 і р2, які знаходяться на осі віддзеркалення;
4) клацнути на кнопці - Прервать команду.
Деформація об'єктів
Команди деформації використовуються у випадках, коли необхідно здвинути або масштабувати частину зображення таким чином, щоб об'єкти, положення характерних точок яких змінились, не втратили зв'язок з стаціонарними об'єктами.
Кнопка виклику команд деформації знаходиться на панелі розширених команд панелі Редактирование.
Команди деформації не потребують попереднього виділення об'єктів. Після виклику команди необхідно задати прямокутну рамку деформації об'єктів для виділення об'єктів для деформації. Система формує Секущую рамку виділення. Якщо отриманий набір об'єктів не задовольняє, можна повторити виділення, використавши кнопку – Выделить новой рамкой на панелі Специального назначения. Кнопка – Исключить/Добавить объект управляє виділеними об'єктами, дозволяючи виключити лишні. Нижче наведені розширені команди Деформации объектов.
Деформация сдвигом. Параметри команди відповідають команді Сдвиг.
Деформация поворотом. Параметри команди відповідають команді Поворот.
Деформация масштабированием. Параметри команди відповідають команді масштабування.
Завдання для виконання.
1. Виконується на самостійній підготовці перед виконанням роботи.
Ознайомитись з основними теоретичними відомостями по виконанню лабораторної роботи.
Ознайомитись зі змістом завдання для виконання лабораторної роботи.
2. Виконується в лабораторії:
2.1. Ознайомитися з теоретичними основами побудови креслень.
2.2.Розробити креслення згідно індивідуального завдання. Номер завдання вибирається згідно порядкового номера студента в групі.
Зміст звіту.
1. Тема та мета роботи.
2. Коротко відповіді на контрольні запитання.
3. Результати виконання лабораторної роботи.
4. Висновки по виконанню лабораторної роботи.
Контрольні запитання:
1. Які варіанти розмірів передбачені стандартом варіантів розмірів.
2. Загальна послідовність дій при постановці більшості розмірів.
3. Описати елементи управління розміром.
4. Які є типи розмірів в графічній системі КОМПАС.
5. Перечислити елементи управління розміру та елементи управління діалогом.
6. Описати створення лінійного, діаметрального, кутового розміру, авторозміру.
Варіанти для виконання індивідуального завдання:

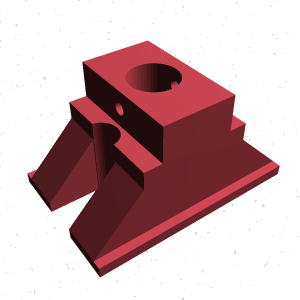

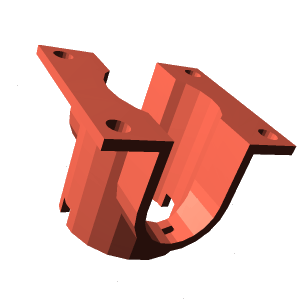

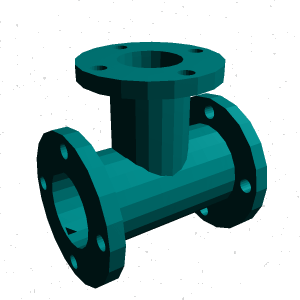

Варіант 1
|

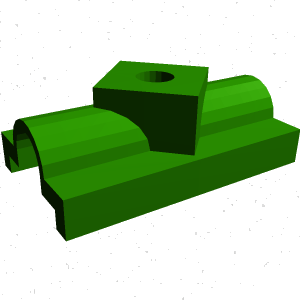

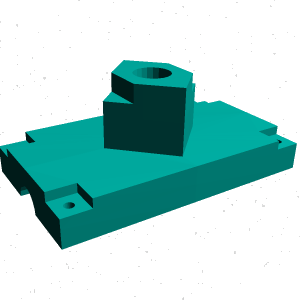

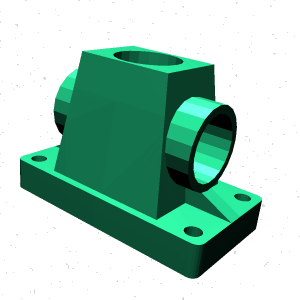

Варіант 2
|
|
|

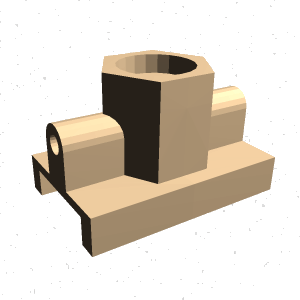

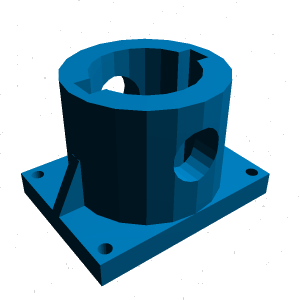

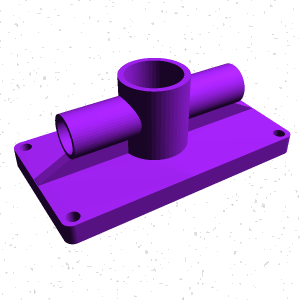

Варіант 3
|

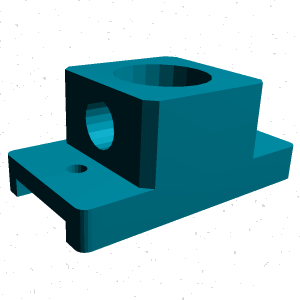

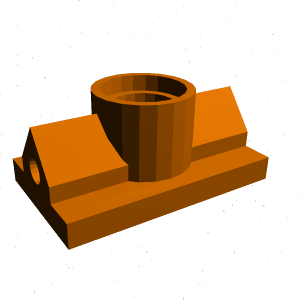

Варіант 4
|
|
|

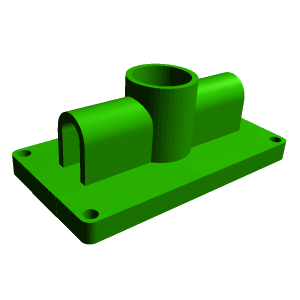

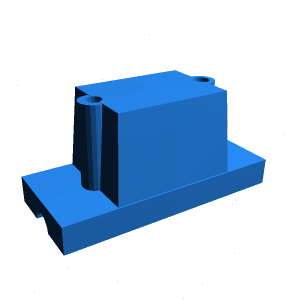

Варіант 5
|

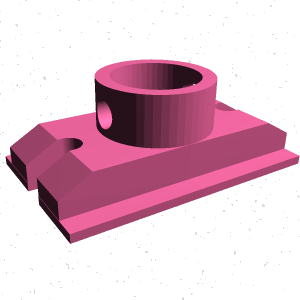

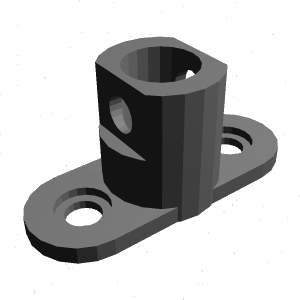

Варіант 6
|
|
|

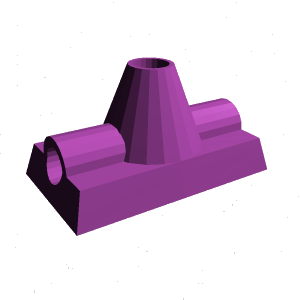

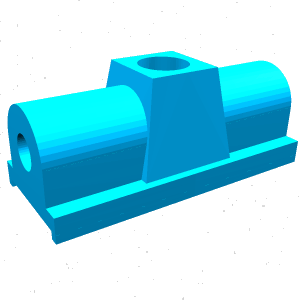

Варіант 7
|

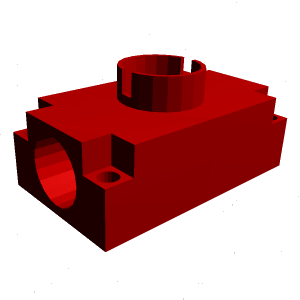

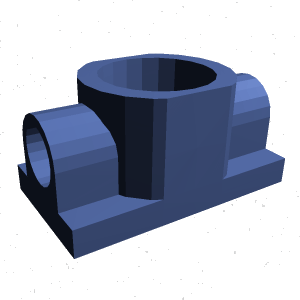

Варіант 8
|
|
|
Варіант 9
|
Варіант 10
|
|
|
Варіант 11
|
Варіант 12 |
|
|
Варіант 13
|
Варіант 14
|
|
|
Варіант 15
|
Варіант 16
|
|
|
Варіант 17
|
Варіант 18
|
|
|
Варіант 19
|
Варіант 20
|
|
|
Варіант 21
|
Варіант 22
|
|
|
Варіант 23
|
Варіант 24
|
|
|
Варіант 25
|
Варіант 26
|
|
|
Варіант 27
|
Варіант 28
|
|
|
Варіант 29
|
Варіант 30
|
|
|
