1.3 Выбор и расчет отопительных приборов

1. В жилых зданиях в качестве отопительных приборов рекомендуется применять радиаторы и конвекторы. Принимаем радиатор ЧМ-500 при схеме движения теплоносителя сверху вниз

Поверхность нагрева приборов определятся по формуле:

, м²

где Q_пр = Q_полн (полным теплопотерям в комнате)

q_пр – расчетная плотность теплового потока, Вт/м²

,

где q_ном – номинальная плотность теплового потока, равная 406,25 Вт/м²;

360 – нормированный массовый расход теплоносителя через отопительный прибор, кг/ч.

n, m – эмпирические показатели коэффициенты степени при относительных температурном напоре и расходе теплоносителя;

Коэффициенты n, m и поправочные коэффициенты c_пр, β₁, β₂ принимаются по приложению 9 [6], в зависимости от того какой вид прибора выбран. Для ЧМ-500 β₁=1,02, β₂ у стен 1,02, у окон 1,07, n=0,3; с=1, m=0,04

b, p – безразмерные поправочные коэффициенты. Для ЧМ-500 b=1; р=1

Δt_ср - средний температурный перепад между средней температурой теплоносителя в приборе и температурой окружающего воздуха:

,

где t_вх, t_вых - температура воды, входящий в прибор и выходящей из прибора, С

Δt_пр – перепад температур теплоносителя между входом и выходом отопительного прибора, С;

t_в – расчетная температура помещения, принимаемая в соответствии с приложением 1 [6];

– расход воды в приборе, кг/ч,

где t_г, t_о – температура воды в системе отопления, горячей и охлажденной, С;

с – теплоемкость воды, принимаемая равной 4,187 кДж/(кгС)

2. Далее находят число секций выбранного радиатора:

,

β

12

Лист

СТФ РГР 08.14.014

₃ – поправочный коэффициент, учитывающий число секций в одном приборе (приложение 9 [6]);

f_c – поверхность нагрева одной секции.

Рассчитаем для каждого помещения:

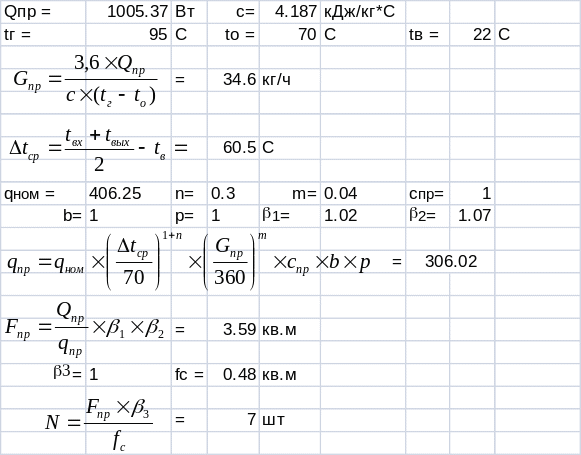

Помещение 201. Жилая комната

Помещение 202. Жилая комната

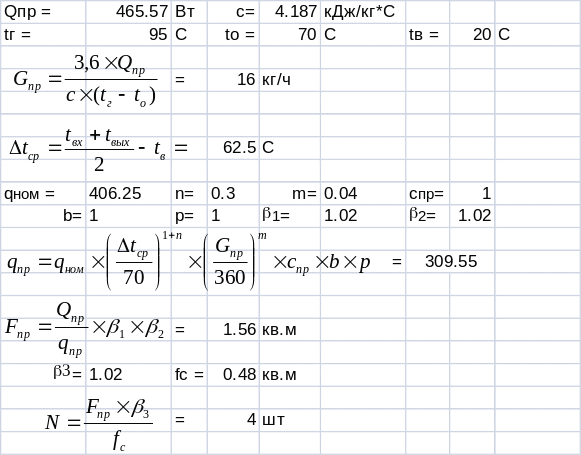

Помещение 203. Жилая комната

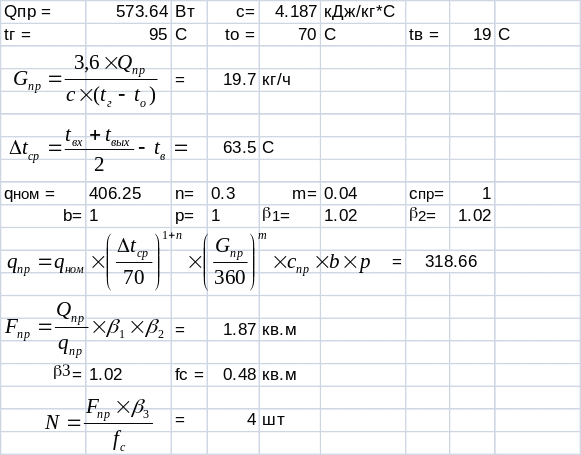

Помещение 204. Кухня

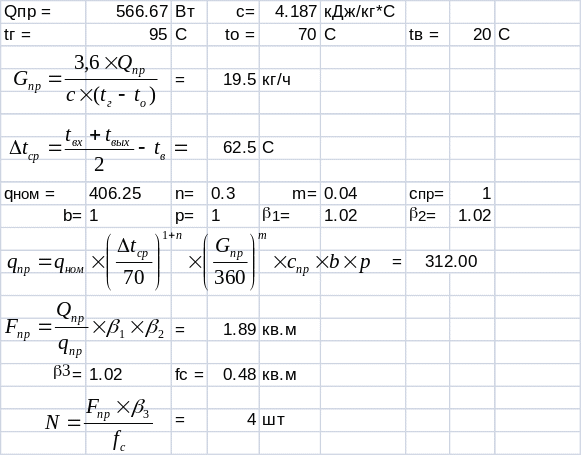

Помещение 203. Жилая комната

Результаты расчета заносим в таблицу 2. Таблица 2

Таблица для расчета отопительных приборов

№ пом.	Qпр, Вт	Gпр, кг/ч	∆tср, 0С	qпр, Вт/м2	Fпр, м2	β3	fс	N, шт	Число приб
1	2	3	4	5	6	7	8	9	10
201	1005.37	34.6	60,5	306.02	3.59	1	0,48	7	1
202	1215.33	41.8	60,5	308.35	4.30	0,99	0,48	9	2
203	465.57	16.0	62,5	309.55	1.56	1,02	0,48	4	1
204	573.64	19.7	63,5	318.66	1.87	1,02	0,48	4	1
205	566.67	19.5	62,5	312.0	1.89	1,02	0,48	4	1
