2.2.3. Монтаж сети Бухгалтерия – Склад

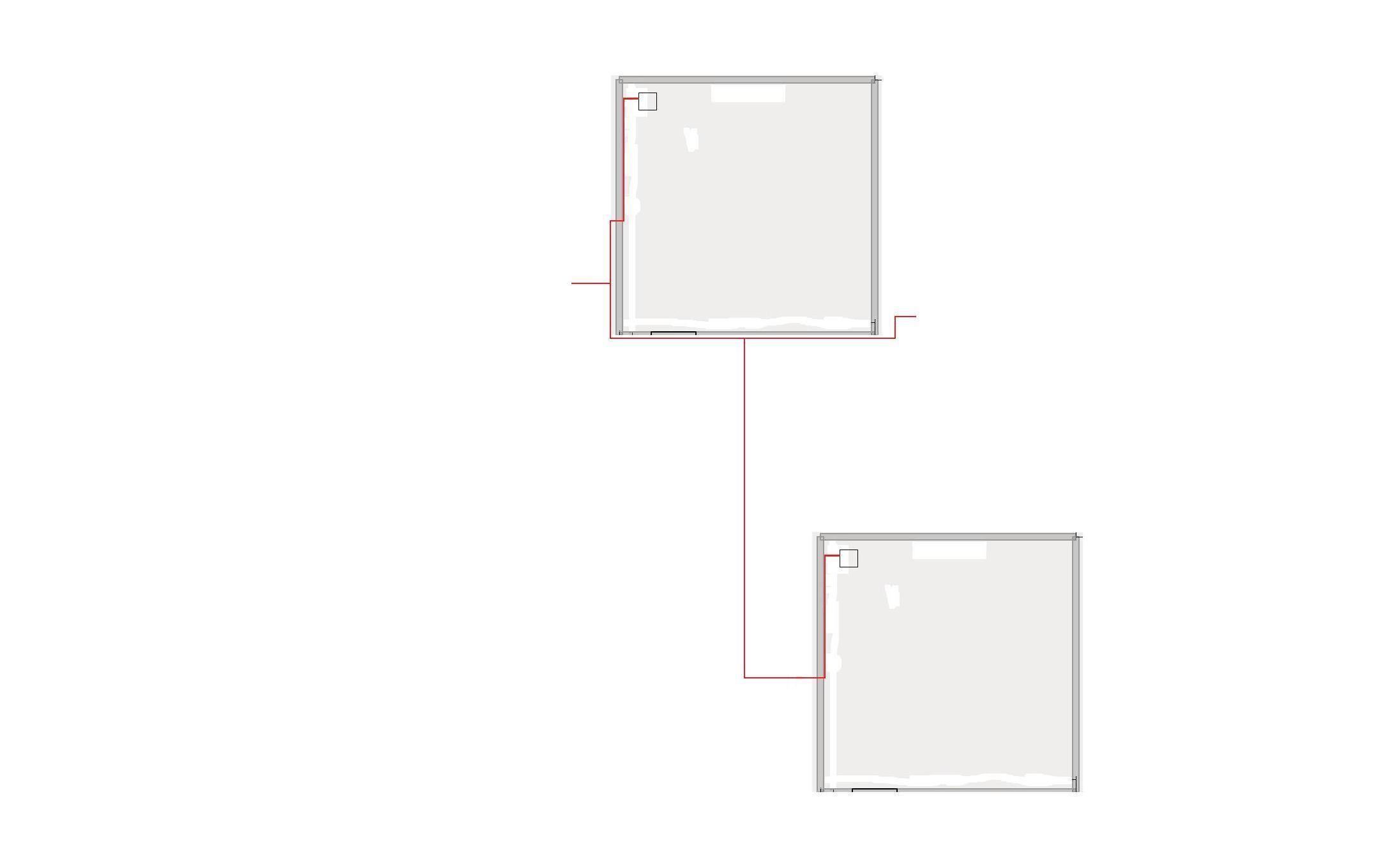

Рисунок 5 – Бухгалтерия - Склад
Для монтажа сети Отдел сбыта – Отдел маркетинга используем витую пару UTP 4 РROconnect, которой нам понадобиться 385 метров, плюс 10 метров на прокладку провода внутри помещения. . Из-за большого расстояния используем усилитель сигнала TP-LINK TL-POE200, который необходимо ставить каждые 85-90 метров.Их понадобиться 5 штук. Для подключения компьютера к сети нам понадобиться так же патч-корд, Розетка настенная 2 порта RJ-45, категории 5е, блок сетевых розеток DEFENDER ES и сетевая карта TP-LINK TF-3200.Так же нам понадобиться короб TWT-CT12х12, для укладки проводов внутри помещения Представим эти данные в виде таблицы.
Таблица
8 - Расчет оборудования для сети
Бухгалтерия – Склад
Наименование |
Количество |
Цена за единицу |
Общая стоимость |
Кабель витая пара UTP 4 PROconnect 01-0048-3 UTP 4PR 26AWG CAT5e 305м LT (PC)
|
395м |
4руб. |
1580руб
|
TP-LINK TF-3200 |
1шт. |
135руб |
135руб |
TWT-CT12х12(2 метра) |
200шт. |
16руб |
3200руб |
Сетевой фильтр DEFENDER ES 3M |
1шт. |
299руб |
299руб
|
TWT TWT-SM2-4545-WH Розетка настенная 2 порта RJ-45, категории 5е, белая
|
2шт. |
85руб |
170руб
|
Патч-корд |
1шт. |
33руб. |
33руб. |
усилитель сигнала TP-LINK TL-POE200 |
5шт. |
684руб |
3420руб. |
Итого: |
|
8837руб. |
|
Проведём расчёт стоимости работ (таблица 9).
Таблица 9 – Расчёт стоимости работ
Наименование |
Кол-во |
Цена за единицу(руб) |
Сумма |
Монтаж короба(1м) |
400м |
40 |
16000
|
Монтаж розетки RJ-45 |
1шт |
90 |
90 |
Укладка кабеля в короб |
395м |
31 |
12245 |
Установка сетевой карты |
1шт |
200 |
200 |
Установка блока силовых розеток |
1шт |
123 |
123 |
Итого: |
28658руб. |
||
2.2.4.Монтаж сети Отдел сбыта - Директор

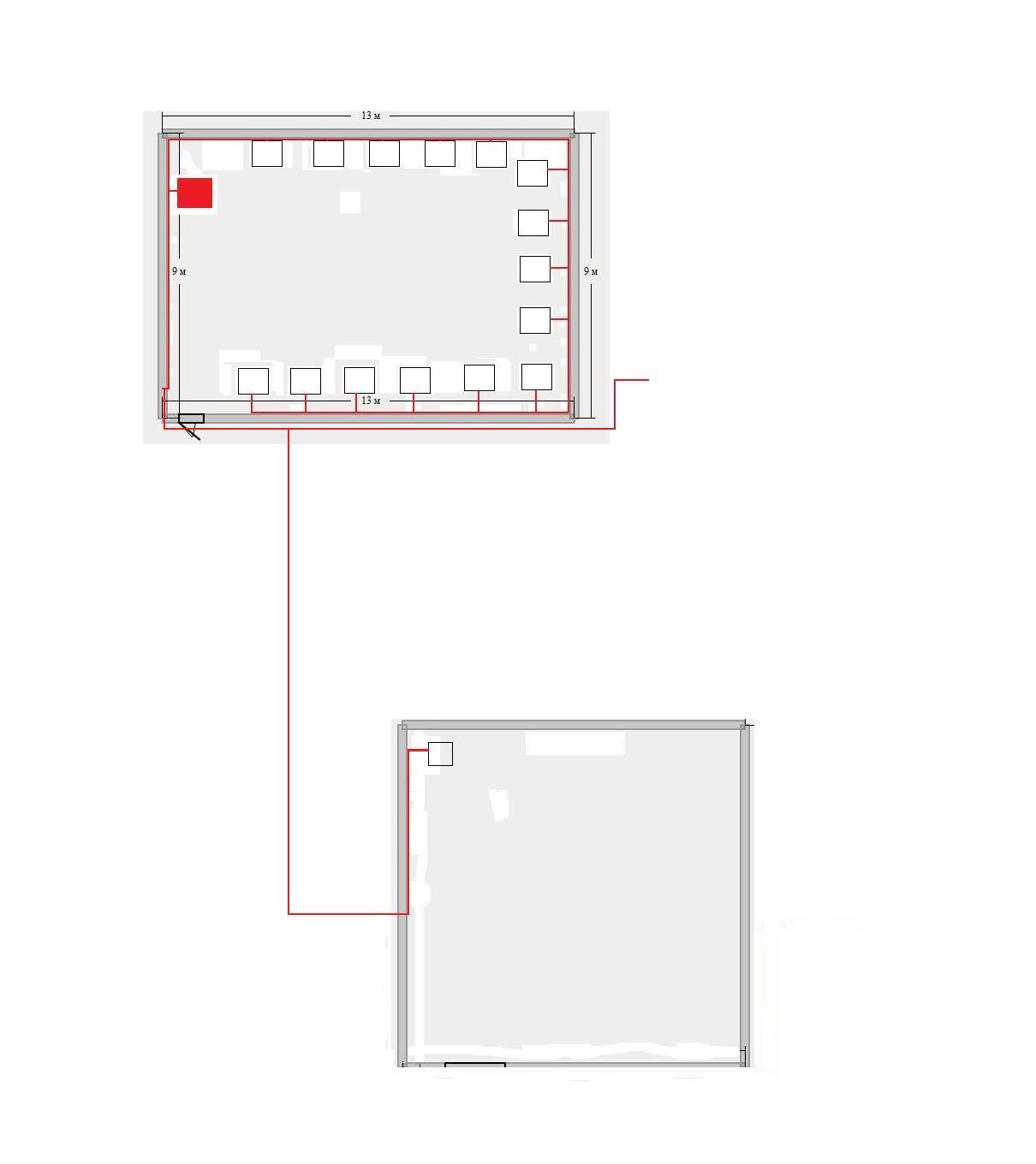

Рисунок 6 – Отдел сбыта - Директор
Для монтажа сети Отдел сбыта – Директор используем витую пару UTP 4 РROconnect, которой нам понадобиться 220 метров, плюс 10 метров на прокладку провода внутри помещения. Из-за большого расстояния используем усилитель сигнала TP-LINK TL-POE200, который необходимо ставить каждые 85-90 метров. Итого нам понадобиться их 3 штуки. Для подключения компьютера к сети нам понадобиться так же патч-корд, Розетка настенная 2 порта RJ-45, категории 5е, блок сетевых розеток DEFENDER ES и сетевая карта TP-LINK TF-3200.Так же нам понадобиться короб TWT-CT12х12, для укладки проводов внутри помещения Представим эти данные в виде таблицы.
Таблица
10 - Расчет оборудования для сети Отдел
сбыта – Директор
Наименование |
Количество |
Цена за единицу |
Общая стоимость |
PROconnect 01-0048-3 UTP 4PR 26AWG CAT5e 305м LT (PC)
|
230м |
4руб. |
920руб
|
TP-LINK TF-3200 |
1шт. |
135руб |
135руб |
TWT-CT12х12(2 метра) |
115шт. |
16руб |
1840руб |
Сетевой фильтр DEFENDER ES 3M |
1шт. |
299руб |
299руб
|
TWT TWT-SM2-4545-WH Розетка настенная 2 порта RJ-45, категории 5е, белая
|
2шт. |
85руб |
170руб
|
Патч-корд |
1шт. |
33руб. |
33руб. |
усилитель сигнала TP-LINK TL-POE200 |
3шт. |
684руб |
2052руб. |
Итого: |
|
6349руб. |
|
Кабель
витая
пара
UTP 4Проведём расчёт стоимости работ (таблица 11).
Таблица 11 – Расчёт стоимости работ
Наименование |
Кол-во |
Цена за единицу(руб) |
Сумма |
Монтаж короба(1м) |
230м |
40 |
9200
|
Продолжение таблицы 11
Монтаж розетки RJ-45 |
1шт |
90 |
90 |
Укладка кабеля в короб |
230м |
31 |
7130 |
Установка сетевой карты |
1шт |
200 |
200 |
Установка блока силовых розеток |
1шт |
123 |
123 |
Итого: |
16734руб. |
||
Теперь посчитаем все затраты на монтаж локальной сети в целом (таблица 12).
Таблица 12 – Общая калькуляция стоимости
Название сегмента сети |
Стоимость оборудования |
Стоимость работ |
Бухгалтерия-Отдел сбыта. |
6853руб. |
21003руб. |
Отдел сбыта - Отдел маркетинга |
1665руб. |
6448руб. |
Бухгалтерия – Склад |
8837руб. |
28658руб. |
Отдел сбыта - Директор |
6349руб. |
16734руб. |
Итого : |
23704руб. |
72843руб. |
Всего на монтаж всей сети: |
96250руб. |
|
