2.1 Построение схемы монтажа локальной сети.
Рисунок 2 – Общая схема
2.2 Монтаж сети
2.2.1. Бухгалтерия-Отдел сбыта.

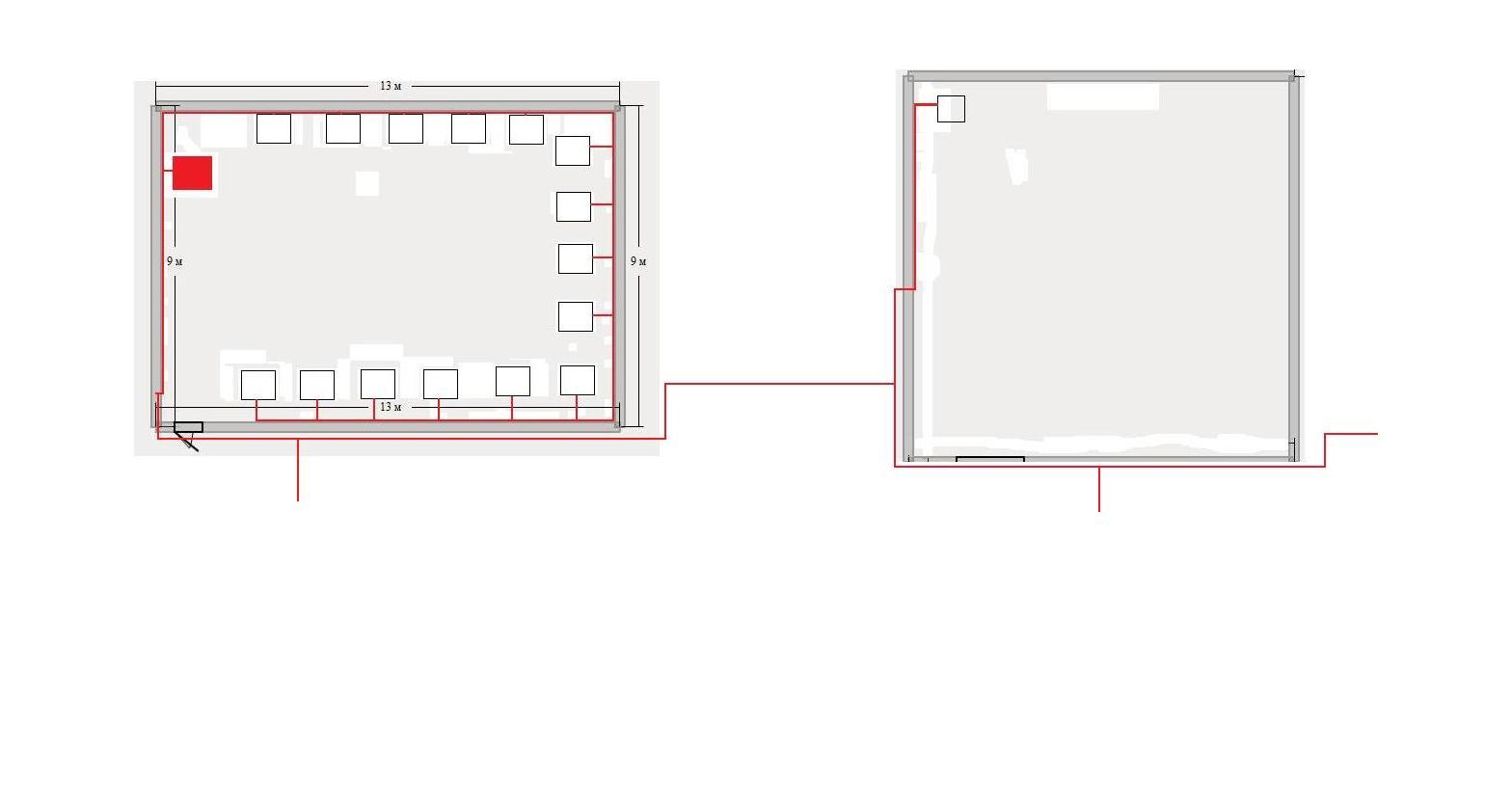

Рисунок 3 – Бухгалтерия - Отдел сбыта
Для монтажа сети Бухгалтерия-Отдел сбыта используем витую пару UTP 4 РROconnect, которой нам понадобиться 280 метров, плюс 10 метров на прокладку провода внутри помещения. Из-за большого расстояния используем усилитель сигнала TP-LINK TL-POE200, который необходимо ставить каждые 85-90 метров. Итого нам понадобиться их 4 штуки. Для подключения компьютера к сети нам понадобиться так же патч-корд, Розетка настенная 2 порта RJ-45, категории 5е, блок сетевых розеток DEFENDER ES и сетевая карта TP-LINK TF-3200.Так же нам понадобиться короб TWT-CT12х12, для укладки проводов внутри помещения Представим эти данные в виде таблицы.
Таблица
4 -. Расчет оборудования для сети
Бухгалтерия-Отдел сбыта
Наименование |
Количество |
Цена за единицу |
Общая стоимость |
Кабель витая пара UTP 4 PROconnect 01-0048-3 UTP 4PR 26AWG CAT5e 305м LT (PC)
|
290м |
4руб. |
1160руб
|
TP-LINK TF-3200 |
1шт. |
135руб |
135руб |
TWT-CT12х12(2 метра) |
145шт. |
16руб |
2320руб |
Сетевой фильтр DEFENDER ES 3M |
1шт. |
299руб |
299руб
|
TWT TWT-SM2-4545-WH Розетка настенная 2 порта RJ-45, категории 5е, белая
|
2шт. |
85руб |
170руб
|
Патч-корд |
1шт. |
33руб. |
33руб. |
усилитель сигнала TP-LINK TL-POE200 |
4шт. |
684руб |
2736 |
Итого: |
|
6853руб. |
|
Проведём расчёт стоимости работ (таблица 5).
Таблица 5 – Расчёт стоимости работ
Наименование |
Кол-во |
Цена за единицу(руб) |
Сумма |
Монтаж короба(1м) |
290м |
40 |
11600
|
Монтаж розетки RJ-45 |
1шт |
90 |
90 |
Укладка кабеля в короб |
290м |
31 |
8990 |
Установка сетевой карты |
1шт |
200 |
200 |
Установка блока силовых розеток |
1шт |
123 |
123 |
Итого: |
21003руб. |
||
2.2.2 Отдел сбыта - Отдел маркетинга

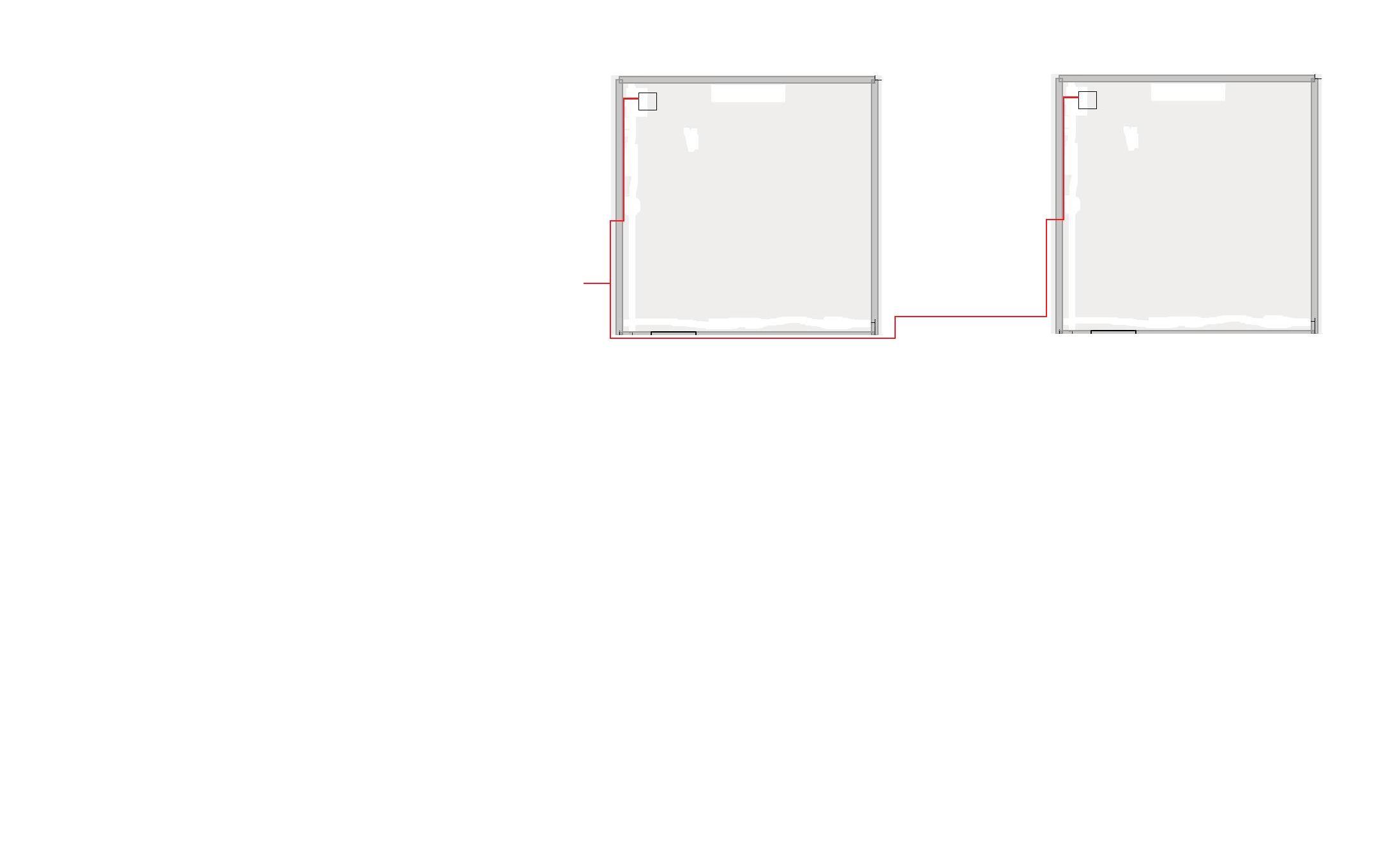

Рисунок 4 – Отдел сбыта - Отдел маркетинга
Для монтажа сети Отдел сбыта – Отдел маркетинга используем витую пару UTP 4 РROconnect, которой нам понадобиться 75 метров, плюс 10 метров на прокладку провода внутри помещения. Для подключения компьютера к сети нам понадобиться так же патч-корд, Розетка настенная 2 порта RJ-45, категории 5е, блок сетевых розеток DEFENDER ES и сетевая карта TP-LINK TF-3200.Так же нам понадобиться короб TWT-CT12х12, для укладки проводов внутри помещения Представим эти данные в виде таблицы.
Таблица 6 -. Расчет оборудования для сети Отдел сбыта – Отдел маркетинга
Наименование |
Количество |
Цена за единицу |
Общая стоимость |
Кабель витая пара UTP 4 PROconnect 01-0048-3 UTP 4PR 26AWG CAT5e 305м LT (PC) |
85м |
4руб. |
340руб
|
TP-LINK TF-3200 |
1шт. |
135руб |
135руб |
TWT-CT12х12(2 метра) |
43шт. |
16руб |
688руб |
Сетевой фильтр DEFENDER ES 3M |
1шт. |
299руб |
299руб
|
TWT TWT-SM2-4545-WH Розетка настенная 2 порта RJ-45, категории 5е, белая |
2шт. |
85руб |
170руб
|
Патч-корд |
1шт. |
33руб. |
33руб. |
Итого: |
|
1665руб. |
|
Проведём расчёт стоимости работ (таблица 7).
Таблица
7 – Расчёт стоимости работ
Наименование |
Кол-во |
Цена за единицу(руб) |
Сумма |
Монтаж короба (1м) |
85м |
40 |
3400
|
Монтаж розетки RJ-45 |
1шт |
90 |
90 |
Продолжение таблицы 7
Укладка кабеля в короб |
85м |
31 |
2635 |
Установка сетевой карты |
1шт |
200 |
200 |
Установка блока силовых розеток |
1шт |
123 |
123 |
Итого: |
6448руб. |
||
