3.3 Определение числа укороченных рельсов по внутренней нити кривых
В кривой внутренняя рельсовая нить оказывается короче наружной на величину ε, определяемую по формуле
(3.14)
где, S - расстояние между осями рельсов, принимаемое равным 1600 мм.
Для обеспечения расположения рельсовых стыков в одном створе (по наугольнику) по внутренней нити укладывают укороченные рельсы заводского изготовления. Для рельсов длиной 25 м приняты укорочений рельсы К= 80 мм
Определение числа укороченных рельсов сначала на одном повороте, а затем на всем обходе, включающем четыре поворота: число укороченных рельсов Nу по внутренней рельсовой нити на одном повороте рассчитывается по формуле (3.15):
(3.15)
Для рельсов длиной lст = 25 м обычно принимают при радиусе R ≥ 500 м Ki = 80 мм.
4 Расчет и проектирование обыкновенного стрелочного перевода

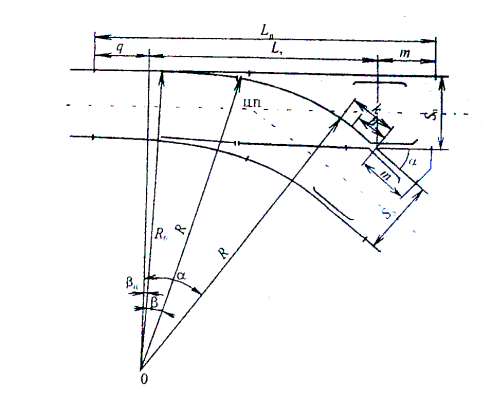

Рисунок 3.3 – схема стрелочного перевода
Где, к - передний вылет крестовины; m – задний вылет крестовины; q – передний вылет рамного рельса; Lт – теоритическая длина стрелочного перевода; Lп – практическая длина стрелочного перевода; ЦП – центр стрелочного перевода;
Β – полный стрелочный угол; R – радиус переводной кривой; R0 – радиус остряка;
Вн – начальный угол остяка
4.1 Основные параметры стрелки
Начальный угол остряка определяется по формуле:
(4.1)
где,
-
скорость на боковой путь; W0
– допускаемы параметр потери
кинетической энергии при ударе (=0,
225м/м);
- вероятный зазор между гребнем колеса
и рамным рельсом (=0,036 м); j0
– допускаемая величина внезапно
появляющегося поперечного ускорения
Полный стрелочный угол:
(4.2)
Где, y0 – ордината в корне остряка (=0,18м); R0 – радиус остряка
(4.3)
Радиус переводной
кривой:
(4,4)
Где,
=
0,41м/с2
Обязательное условие: R, R0 ≥150м
Длина криволинейного остряка:
(4.5)
Передний вылет рамного рельса:
(4.6)
Где, С - расстояние между осями стыковых брусьев (=0,42); z1 – число пролетов между осями переводных брусьев в зоне q (=5); а – пролет между осями брусьев (=0.5); к – смещение начала остряка относительно переводного бруса (=0,041).
Длина рамного
рельса:
(4.7)
;
(4.8)
(4.9)
