Флэш-память
Новейшая технология хранения — флэш-память — в течение нескольких лет была основным или вспомогательным носителем данных для портативных компьютеров. Однако бурный рост рынка цифровых камер и MP3-плееров, использующих эту память, привел к повсеместному распространению данных устройств.
Флэш-память - это твердотельная микросхема памяти, которая для хранения информации не требует постоянного питания. Карты флэш-памяти можно легко перемещать из цифровых камер в портативные либо стационарные компьютеры или даже напрямую подключать к фотопринтерам. Флэш-память можно использовать для хранения любых цифровых данных, однако, основная область ее применения — цифровая фотография. Сегодня все больше музыкальных плееров оснащаются флэш-памятью, а так называемые пальчиковые устройства, подключаемые непосредственно к порту USB, стали основным средством переноса информации между компьютерами, заменив собой магнитные съемные носители (дискеты, Zip-устройства и т.п.)
Флэш-память относится к категории устройств длительного хранения. Данные в ней хранятся в виде блоков, а не байтов, как в обычных модулях памяти. Флэш-память также используется в наиболее современных компьютерах для микросхем BIOS, перезаписываемых с помощью процесса туннелирования Фоулера–Нордхейма. Перед записью новых данных флэш-память должна быть очищена.
Высокая производительность, низкие требования при перепрограммировании и небольшой размер новейших устройств флэш-памяти делают ее прекрасным дополнением при использовании в портативных компьютерах и цифровых камерах. Высокая компактность устройств флэш-памяти привела к тому, что она полностью вытеснила традиционные магнитные носители (в том числе и Zip/SuperDisk) в качестве средства переноса информации между системами.
Типы устройств флэш-памяти:
ATA Flash
CompactFlash (CF)
SmartMedia (SM)
MultiMediaCard (MMC)
Reduced Size MMC (RSSMMC)
SecureDigital (SD)
Memory Stick
Memory Stick PRO
Memory Stick PRO Duo
xD-Picture Card
Флэш-карты USB

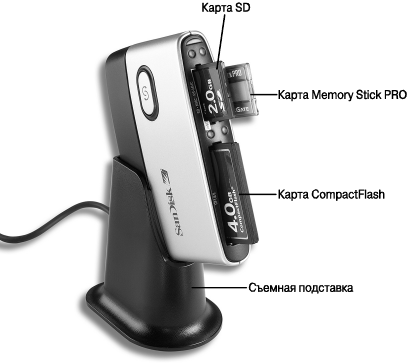

Устройства считывания с карт флэш-памяти
Практически все производители карт флэш-памяти предлагают устройства для их считывания, которые могут быть использованы для перемещения данных с фирменных карт в компьютер. Эти устройства обычно подключаются к параллельному порту или порту USB.
Накопители на жестких дисках
Накопители на жестких магнитных дисках
Первый накопитель на жестких дисках (Hard Disk Drive — HDD) был создан в 1973 г. по технологии фирмы IBM и имел кодовое обозначение «30/30» (двухсторонний диск емкостью 30 + 30 Мбайт), которое совпало с названием известного охотничьего ружья «винчестер», использовавшегося при завоевании Дикого Запада. По этой причине накопители на жестких дисках получили название «винчестер».
Конструкция и принцип действия
Несмотря на большое разнообразие моделей винчестеров принцип их действия и основные конструктивные элементы одинаковы. На рис. 4.1 показаны основные элементы конструкции накопителя на жестком диске:
магнитные диски;
головки чтения/записи;
механизм привода головок;
двигатель привода дисков;
печатная плата с электронной схемой управления.
Рис. 4.1. Основные элементы конструкции накопителя на жестких дисках
Типовой накопитель состоит из герметичного корпуса (гермоблока) и платы электронного блока. В гермоблоке размещены все механические части, на плате — вся управляющая электроника. Внутри гермоблока установлен шпиндель с одним или несколькими магнитными дисками. Под ними расположен двигатель. Ближе к разъемам, с левой или правой стороны от шпинделя находится поворотный позиционер магнитных головок. Позиционер соединен с печатной платой гибким ленточным кабелем (иногда одножильными проводами).
Гермоблок заполняется воздухом под давлением в одну атмосферу. В крышках гермоблоков некоторых винчестеров имеется специальное отверстие, заклеенное фильтрующей пленкой, которое служит для выравнивания давления внутри блока и снаружи, а также для поглощения пыли.
Габаритные размеры винчестеров стандартизованы по параметру, называемому форм фактор. Например, все HDD с формфактором 3,5" имеют стандартные размеры корпуса 41,6x101x146 мм.
Подложки магнитных дисков первых винчестеров изготовлялись из алюминиевого сплава с добавлением магния. В современных моделях в качестве основного материала для дисковых пластин используется композиционный материал из стекла и керамики с малым температурным коэффициентом расширения, что делает их менее восприимчивыми к изменениям температуры, более прочными. Магнитные диски выпускаются следующих размеров: 3,5"; 5,25"; 2,5"; 1,8".
Современные диски имеют функцию автоматической парковки. То есть при включении и выключении ПК головки устанавливаются по мере необходимости на определенный, чаше всего последний цилиндр. При парковке головки автоматически блокируются, и их дальнейшая работа невозможна.
Двигатель привода дисков приводит пакет дисков во вращение, скорость которого в зависимости от модели находится в пределах 3600 — 7200 об/мин (т.е. головки движутся с относительной скоростью 60 — 80 км/ч). Скорость вращения дисков некоторых винчестеров достигает 15 000 об/мин. Жесткий диск вращается непрерывно даже тогда, когда не происходит обращения к нему, поэтому винчестер должен быть установлен только вертикально или горизонтально.
