3.4. Расчет режимов резания и их кодирование

В этом разделе по нормативам [6] производится определение скорости резания, числа оборотов шпинделя инструмента, подачи вспомогательных и рабочих ходов а также подачи для осуществления коррекции. После корректировки расчетных величин по паспортным данным станка производится кодирование частоты вращения шпинделя и величин подач, с учетом типа провода.

После определения режимов резания по нормативам [5] производится расчет норм подготовительно-заключительного и штучного времени на операцию.

По результатам расчетов заполняется операционная карта механической обработки (формы 3 и 2а ГОСТ 3.1404-86), которая приводится в приложении к пояснительной записке.

При оформлении операционной карты и карт эскизов следует пользоваться методическими указаниями [7] кафедры технологии машиностроения.

3.5. Текст управляющей программы обработки детали на фрезерном станке с чпу

В подразделе приводится запись управляющей программы с необходимыми пояснениями. При составлении управляющей программы следует использовать методические указания [8, 9] кафедры технологии машиностроения. Текст управляющей программы в пояснительной записке оформляется на отдельной странице.

В методических указаниях [9] кафедры технологии машиностроения приводится пример проектирования операции обработки детали на фрезерном станке с ЧПУ.

Заключение

В заключении кратко описываются результаты и выводы по работе, даются рекомендации по снижению трудоемкости подготовки управляющих программ для станков с ЧПУ за счет перехода к автоматизированной разработке их на ЭВМ.

Литература

В подразделе приводится библиографический список использованной литературы с обязательным включением в нее нормативно-технической документации.

4.Библиографический список

1. Гжиров Р.И., Серебренский П.П. Программирование обработки на станках с ЧПУ: Cправочник .-Л: Машиностроение, Ленингр. отд-ние, 1990.-588 с.: ил.

2. Каштальян И.А., Клевзович В.И. Обработка на станках с числовым программным управлением: Справ. Пособие.- Мн.: Высш. шк.,1989.-271 с.: ил.

3. Справочник технолога-машиностроителя. В 2-х т. Т.1 / Под ред. А.Г. Косиловой и Р.К. Мещерякова.- 4-ое изд., перераб. И доп. - М.: Машиностроение, 1985.- 65 с.: ил.

4. Дерябин А.Л. Программирование технологических процессов для станков с ЧПУ: Учебное пособие для техникумов. - М.: Машиностроение, 1984. - 224 с.: ил.

5. Общемашиностроительные нормативы времени и режимов резания для нормирования работ, выполняемых на универсальных и многоцелевых станках с числовым программным управлением. В 2-х частях. Часть 1. Нормативы времени. - М.: Экономика, 1990. - 208 с.: ил.

6. Общемашиностроительные нормативы времени и режимов резания для нормирования работ, выполняемых на универсальных и многоцелевых станках с числовым программным управлением. В 2-х частях. Часть 2. Нормативы режимов резания. - М.: Экономика, 1990. - 474 с.: ил.

Методические материалы к курсовой работе

7. Шейнин Г.М. Оформление технологических карт. Методические указания по выполнению курсовых проектов для студентов специальностей 12.01, 12.02, 21.03, 07.01 дневного, вечернего и заочного обучения. В 2-х частях. - Тула , ТулПИ, 1990.

8. Никифоров А.П., Федин Е.И., Артамонов В.Д. Методические указания к лабораторным работам № 1, 2, 3 по курсу «Технология автоматизированного производства».

9. Артамонов В.Д., Никифоров А.П. Разработка технологической операции и управляющей программы обработки детали на фрезерном станке с УЧПУ «Н33-2М». Методические указания по проведению практических занятий для студентов специальности 12.01.00 дневного обучения. - Тула: ТулГУ, 1997. - 15 с.: ил.

Рассмотрено на заседании кафедры

Протокол №__от__ ___________2005 г.

Зав. кафедрой ________________ А.С.Ямников

Приложение1

Варианты заданий к контрольной работе

(левая часть детали)

Приложение1 (продолжение)

Варианты заданий к контрольной работе

(правая часть детали)

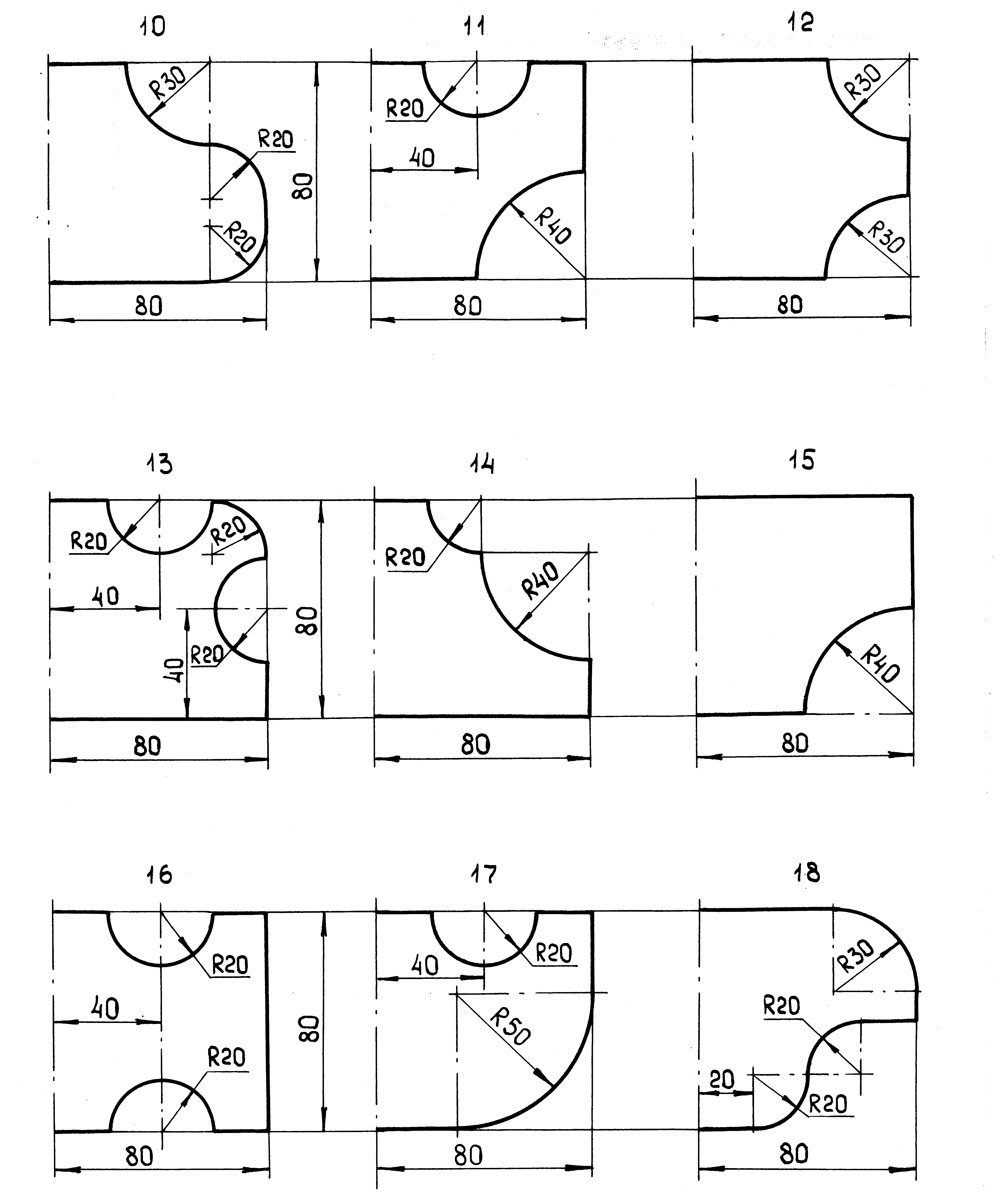

Приложение1 (продолжение)

Варианты заданий к контрольной работе

(правая часть детали)

Приложение 2

Образец титульного листа пояснительной записки контрольной работы

Федеральное агентство по образованию

Государственное образовательное учреждение высшего

профессионального образования

Тульский государственный университет

Кафедра технологии машиностроения

РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ ОПЕРАЦИИ

И УПРАВЛЯЮЩЕЙ ПРОГРАММЫ ОБРАБОТКИ ДЕТАЛИ

НА ФРЕЗЕРНОМ СТАНКЕ С УЧПУ «Н33-2М»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к контрольной работе по курсу

ТЕХНОЛОГИЯ АВТОМАТИЗИРОВАННОГО ПРОИЗВОДСТВА

Вариант ТАП - И17

Выполнил:

Студент гр.660151_______________________И.И. Иванов

(подпись и дата)

Руководитель,

к.т.н., доцент ______________________ В.Д. Артамонов

(подпись и дата)

Тула 2005 г.
