Тема 1.5 схемы и конструктивное исполнение главных понизительных и распределительных подстанций (2 часа)

1.5.1. расчетный период, на который выполняется проект подстанции с момента предполагаемого срока ввода в эксплуатацию … 5

1.5.2. максимальное число трансформаторов, устанавливаемых на подстанции без дополнительного обоснования 2

1.5.3. тип нагрузки, который предусматривает применение на подстанции трех и более трансформаторов – РЕЗКОПЕРЕМЕННАЯ

1.5.4. максимальная загрузка трансформатора от суммарной максимальной нагрузки подстанции при установке двух трансформаторов 70 %.

1.5.5.условие применения отделителей на стороне высшего напряжения 35, 110 кв это – НАЛИЧИЕ ОДНОФАЗНОГО КОРОТКОЗАМЫКАТЕЛЯ НА 110 кВ и ДВУХФАЗНОГО НА 35 кВ

1.5.6. распредустройства 6-10 кв на двухтрансформаторных подстанциях могут иметь:

1.5.9. обоснование наличия двух разъединителей в перемычке между линиями на двухтрансформаторной подстанции УДОБСТВО РЕМОНТА ОДНОГО ИЗ РАЗЪЕДИНИТЕЛЕЙ

1.5.11. обоснование применения комплектных устройств с элегазовой изоляцией на напряжение 110-500 кв … МЕНЬШИЕ ГАБАРИТЫ

1.5.13. оборудование для выполнения распредустройства 6-10 кв открытого типа – комплектные шкафы … КРУН

1.5.15. место установки разъединителей, обеспечивающих видимый разрыв В КАЖДОЙ ЦЕПИ ДЛЯ ОТСОЕДИНЕНИЯ АППАРАТОВ ОТ ИСТОЧНИКА НАПРЯЖЕНИЯ

1.5.17. время, в течение которого допустимы кратковременные перегрузки масляных трансформаторов на 200 % 1,5 мин.

1.5.19. причина установки баковых масляных выключателей в распредустройствах 6-10 кв это - … ОТСУТСТВИЕ МАЛООБЪЕМНЫХ ВЫКЛЮЧАТЕЛЕЙ С НЕОБХОДИМЫМ ТОКОМ ОТКЛЮЧЕНИЯ

1.5.21. кратковременные перегрузки масляных трансформаторов на 30 % допускаются в течение 120 мин.

1.5.23. время, в течение которого допустимы кратковременные перегрузки масляных трансформаторов на 100 % 5 мин.

1.5.25. средства ограничения токов кз на стороне 6-10 кв: нету(((

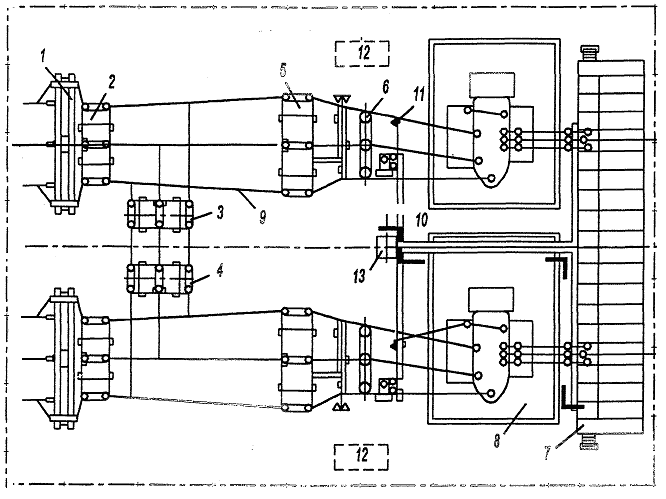

1.5.26. соответствие позиций на рисунке и названий электрооборудования:

1 – конденсатор связи и высокочастотный заградитель; 2 – линейный разъединитель; 3 – разъединители в перемычке;

4 – разъединитель, установленный до отделителя; 5 – отделитель; 6 – короткозамыкатель;

7 – КРУН 6-10 кВ типа КЗ7; 8 – силовой трансформатор; 9 – самонесущме трубчатые алюминиевые шины;

10 – кабельные лотки; 11 – гибкие провода; 12 – место для дугогосящего устройства; 13 – инвентарный шкаф; 14 – ограждение.

1.5.27. действие, необходимое для компенсации емкостного тока в сетях 6, 10, 35 кв это – УСТАНОВКА В НЕЙТРАЛЬ ДУГОГАСЯЩЕГО РЕАКТОРА

Тема 1.6 схемы электроснабжения в сетях напряжением до 1 кв переменного и 1,5 кв постоянного тока (2 часа)

1.6.1. причина выполнения радиальной внутрицеховой сети ПОВЫШЕНИЕ НАДЕЖНОСТИ ЭЛЕКТРОСНАБЖЕНИЯ

1.6.2. обоснование применения двухтрансформаторных цеховых подстанций – наличие 100% ПОТРЕБИТЕЛЕЙ ЛЮБОЙ КАТЕГОРИИ

1.6.3. минимальное количество трансформаторов, подключаемых к одной магистрали при их единичной мощности до 1000 ква 3 шт.

1.6.4. минимальное количество трансформаторов, подключаемых к одной магистрали при их единичной мощности 1000 ква или 1600 ква 2 шт.

1.6.5. максимальная удельная плотность нагрузки, при которой целесообразно применять цеховые трансформаторы мощностью до 1000 ква – 0,2 ква/м².

1.6.6. минимальная удельная плотность нагрузки, при которой целесообразны двухтрансформаторные цеховые подстанции независимо от требований надежности – 0,4 ква/м² .

1.6.7. максимальная удельная плотность нагрузки, при которой целесообразно применять цеховые трансформаторы мощностью 1000-1600 ква – 0,5 ква/м².

1.6.8. минимальная мощность масляного трансформатора, устанавливаемого в одном помещении с ру напряжением до 1 кв и выше 630 ква.

1.6.9. максимальная мощность трансформатора, при которой возможна установка двух масляных трансформаторов в помещении с ру напряжением до 1 кв и выше 400 ква.

1.6.10. значения напряжений (в) постоянного тока для внутрицеховых электроприемников об­щепромышленного назначения: 220, 440

1.6.11. коэффициент загрузки трансформаторов для двухтрансформаторных цеховых подстанций при наличии нагрузки I категории до 80 % …0,6 – 0,7

1.6.12. коэффициент загрузки трансформаторов для однотрансформаторных подстанций при наличии резервирования и преобладании нагрузок II категории …0,7 – 0,8

1.6.13. коэффициент загрузки трансформаторов для однотрансформаторных подстанций при наличии резервирования и преобладании нагрузок III категории …0,8

1.6.14. обоснованием установки отдельного трансформатора для осветительной нагрузки на цеховой тп является … НАЛИЧИЕ СИЛОВОЙ НАГРУЗКИ С РЕЗКО КОЛЕБЛ. ГРАФИКОМ

1.6.15. назначение распределительных пунктов … УМЕНЬШЕНИЕ ЧИСЛА ПИТАЮЩИХ ЛИНИЙ ОТ ЭНЕРГОСИСТЕМЫ

1.6.16. обоснованием применения цеховых подстанций с числом трансформаторов более двух является … НЕОБХОДИМОСТЬ ИХ ПРИМЕНЕНИЯ

1.6.17.электроаппараты, которые устанавливают на вводе трансформатора при его номинальной мощности s _ном ≥ 630 ква и магистральном питании, это – ПРЕДОХРАНИТЕЛЬ И ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ

1.6.18. электроаппараты, которые устанавливают на вводе трансформатора при его номинальной мощности s _ном ≥ 400 ква и магистральном питании , это - РАЗЪЕДИНИТЕЛЬ И ПРЕДОХРАНИТЕЛЬ

1.6.19. электроаппарат, который устанавливают на вводе трансформатора при его номинальной мощности s _ном= 15-100 ква и магистральном питании, это - …

РАЗЪЕДИНИТЕЛЬ

1.6.20. соответствие определения подстанции ее названию: Пристроенная–примыкающая к основному зданию, Встроенная–вписанная в контур здания, Внутрицеховая– расположена внутри производственного здания.
