1. Условия усиления и генерации колебаний в квантовых системах
условия усиления
чтобы вещество усиливало распространяющуюся в нем волну частоты v, необходимо, чтобы, во-первых, частицы вещества имели, по крайней мере, два уровня энергии E1 и E2, разделенных «расстоянием», hv = E2 - E1 и, во-вторых, чтобы число частиц N2, находящихся в состоянии с большей энергией E2, было больше числа частиц N1 на уровне E1i. Эти условия необходимы, но недостаточны. В реальных веществах всегда имеются причины дополнительного ослабления волны, не связанные с переходами между рабочими уровнями E1 и E2. К ослаблению волны, или к потерям электромагнитной энергии, приводит, например, ее рассеяние в стороны на неоднородностях кристаллов. Кроме того, в веществе могут иметься другие пары уровней энергии, удовлетворяющие условию hv = Em – En, но не обладающие инверсией населенностей. Такие причины ослабления приводят к уменьшению интенсивности волны в е-z раз, где характеризует дополнительные потери в веществе, не связанные с данным переходом. В результате суммарная интенсивность волны I изменяется с расстоянием z no закону:
(3.3)
Отсюда вытекает третье условие квантового усиления: вынужденное излучение активных атомов должно с избытком компенсировать потери электромагнитной энергии в веществе, т. е. а должно быть больше, чем .
Условия генерации
положительная
обратная связь является необходимым
элементом генераторов автоколебаний.

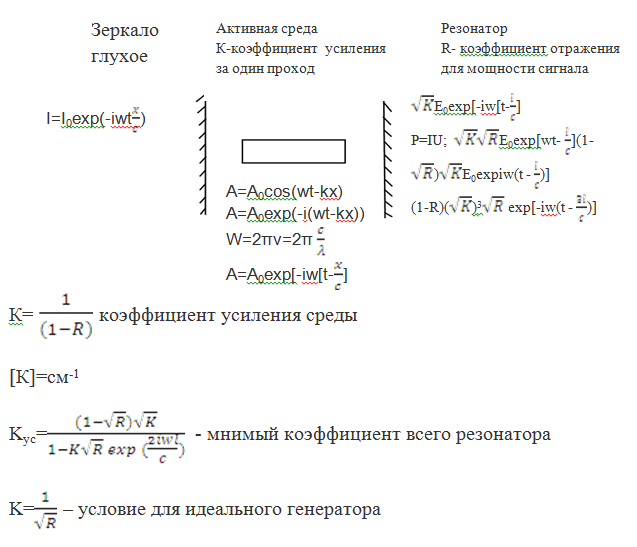

Рассмотрим, как осуществляется обратная
связь в квантовой электронике. В
квантовых генераторах света (лазерах)
для создания обратной связи рабочее
вещество (например, кристалл рубина)
помещают между двумя параллельными
зеркалами, отстоящими друг от друга на
расстоянии L.
Свет, пройдя через вещество, усиливается
в
раз; затем, отразившись от зеркала,
снова проходит через вещество и
усиливается еще в
раз и т. д. Если зеркала достаточно
хороши, т. е. не поглощают свет, а полностью
его отражают, то в результате
многократного пробега волны через
активное вещество усиление может
достигнуть сколь угодно больших
значений.
Поэтому, если даже на такой усилитель
не подается извне никаких сигналов,
его собственное случайное излучение
(неизбежное из-за спонтанных переходов)
усилится за счет вынужденных
переходов, в результате чего усилитель
превратится в генератор света.
Конечно, мощность излучения не может при этом возрастать неограниченно. Каждый вынужденный переход «вниз» уменьшает число активных атомов. Перейдя вниз, атомы начинают поглощать излучение и, если не восстанавливать непрерывно каким-либо способом избыток атомов на верхнем уровне, наступит насыщение — выравнивание населенностей уровней (равенство поглощения и вынужденного испускания). При насыщении инверсия населенностей исчезает, а значит, и прекращается усиление. Поэтому, чем больше усиление, т. е. мощность вынужденного излучения, тем более мощным должен быть источник, поддерживающий инверсию населенностей в рабочем веществе. Т. о., непосредственной причиной, ограничивающей нарастание электромагнитного поля между зеркалами, т. е. ограничивающей коэффициент усиления квантового усилителя и амплитуду колебаний квантового генератора, является насыщение.
