1. Определение притока воды к скважине

В связи с тем, что потребное количество скважин еще не установле­но, оценка производительности водозабора Q_cК0., м³/сут, производится применительно к одной скважине по формуле

отношение расхода рассматриваемой скважины Q_CKB. к расчетной производительности водозабора Q_cух.р.; в слу­чае рассмотрения водозабора в виде одиночной скважи­ны Р = 1;

дополнительное сопротивление, учитывающее фильтра­ционное несовершенство скважины, величина которого определяется по данным приложения 10 в зависимости от

соотношения — и — (где /ф - длина рабочей части 171 Г

фильтра, м); значения приложения 10 справедливы, когда фильтр примыкает к подошве или к кровле водоносного пласта; при расположении фильтра в средней части пла­ста значение С, увеличивается в 1,8 ... 2 раза; для скважин совершенного типа С, - 0.

2. Схема расположения насоса в скважине

На рис. 4 представлены четыре варианта схем расположения погружного насоса в скважине. Выбор схемы производится по методу отрицания, то есть рассмотрение второй схемы (см. рис. 4,6) целесообразно только при невозмож­ности выбора первой схемы (см. рис. 4, а) и так далее, таким образом, принятие последней четвертой схемы является результатом отрицания первых трех.

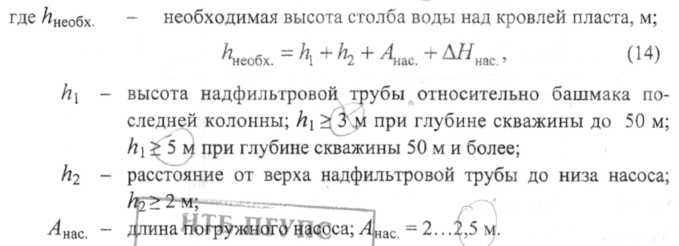

Каждая из схем имеет свои преимущества и недостатки) Применение первой схемы (см. рис. 4, а), предполагающей установку насоса выше кровли водоносного пласта, позволяет получить наибольшую длину фильтра, что обеспечивает большую пропускную способность. Такое рас­положение насоса возможно при использовании высоконапорных водо­носных пластов, когда напор над подошвой пласта

Максимальная длина рабочей части фильтра /ф, м, при установке на­соса по первой схеме (рис. 4, а), принимается

/_ф = w-Zij -/г₄, (15)

где /?з, /74 - расстояние до фильтра соответственно от подошвы и от кровли водоносного пласта; (/23 = ht) > 0.5...1 м при т > 10 м; Лз = hi, =0 при т < 10 м.

Установка насоса выше кровли водоносного пласта в одной из ко­лонн обсадных труб справедлива для скважин как совершенного, так и не­совершенного типов.

Расположение насоса в пределах водоносного пласта и конечной ко­лонны обсадных труб (см. рис. 4, б) диаметром d_K, который будет одно­временно и эксплуатационным диаметром d₃, возможно, если

^т - Лас. ⁺\ +К + К, +^5 +/_ф, (16)

где hs - расстояние от башмака конечной колонны обсадных труб до верха рабочей части фильтра, /25 > 0,5 м.

Максимальная длина рабочей части фильтра /ф, м, при установке на­соса по второй схеме (рис. 4, б), глубине скважины > 50 м и мощности во­доносного пласта т > 10 м, принимается

/_ф = w -10,5. (17)

При установке насоса в пределах надфильтровой трубы выше уровня рабочей части фильтра (см. рис. 4, в) эксплуатационным диаметром d₃ ста­новится диаметр фильтра d$. Это справедливо для скважин любого типа, однако при установке насоса в скважине совершенного типа необходимо выполнение условия

^т^Аы.⁺¹Ь^+кб⁺¹Ъ’ (¹⁸)

где /?б - расстояние от низа насоса до верха рабочей части фильтра,

йб > 0,5 м.

Максимальная длина рабочей части фильтра /ф, м, при установке на­соса по третьей схеме (рис. 4, в) принимается

/_ф = /и — 3,5. (19)

Установка насоса ниже рабочей части фильтра над отстойником (см. рис. 4, г) позволяет считать, как и в предыдущей схеме, эксплуатаци­онным диаметром с/_э диаметр фильтра d§. Применение схемы не ограничи­вается мощностью водоносного пласта.

Максимальная длина рабочей части фильтра /ф. м, при установке на­соса по четвертой схеме (рис. 4, г) для скважины совершенного типа при­нимается

1^=т-И_г-к_А, (20)

а для скважины несовершенного типа принимается исходя из выхода ко­лонны труб а, то есть

⁼Я-Л-Лтс.> (²¹)

где /г_охс. - длина отстойника,/г_охс. =0,5...2 м.

Расположение насоса в пределах рабочей части фильтра нежелатель­но, так как создаются условия для сосредоточенного подсоса воды из пла­ста и выноса песка. В случае использования скальных водоносных пластов, не защищенных дырчатыми трубами, во избежание возможного заклинива­ния насоса при местном обрушении породы не следует располагать насос в пределах фильтра и ниже.
