Додатки

Теплотехнічний розрахунок зовнішньої стіни

Вихідні данні:

- розрахункова температура внутрішнього повітря ;

- відносна вологість внутрішнього повітря ;

- район будівництва м. Донецьк.

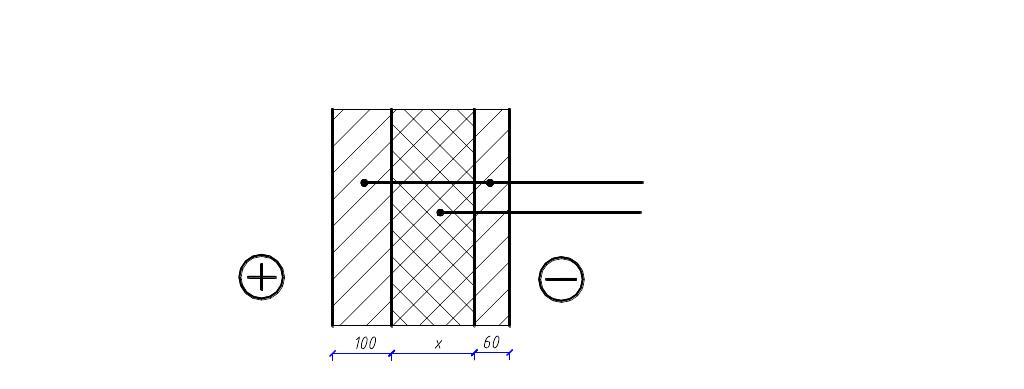

Розрахункова схема огороджуючої конструкції

За дод. Г табл. Г.2 [1] визначаємо розрахункову температуру внутрішнього повітря -

За дод. Г табл. Г.2 [1] визначаємо розрахункову відносну вологість внутрішнього повітря -

По табл. 1 [1] визначаємо вологісний режим приміщення - нормальний.

По дод. 1* [1] визначаємо зону вологості району будівництва - суха.

По дод. 2 [1] визначаємо умови експлуатації огороджуючої конструкції - Б.

По дод. 3* [1] визначаємо розрахункові коефіцієнти теплопровідності матеріалів шарів огороджуючої конструкції:

- залізобетон ;

- ПБВ ;

- залізобетон ;

По дод. 1 [2] визначаємо температурну зону району будівництва - І.

По дод. 2 [2] визначаємо нормований опір теплопередачі огороджуючої конструкції

.

Визначаємо необхідну товщину утеплювача за формулою

- коефіцієнт тепловіддачі внутрішньої поверхні огороджуючої конструкції, , приймаємо по табл. 4* [1];

- коефіцієнт тепловіддачі зовнішньої поверхні огороджуючої конструкції, , приймаємо по табл. 6* [1];

Приймаємо найближчу більшу уніфіковану товщину утеплювача .

Визначаємо опір теплопередачі огороджуючої конструкції в місцях відсутності теплопровідних включень за формулою

Так як то товщина утеплювача визначена вірно.

Визначаємо товщину стінової панелі за формулою

Розрахунок звукоізоляції перегородки

Вихідні данні:

- огороджувальна конструкція - перегородка між кімнатами.

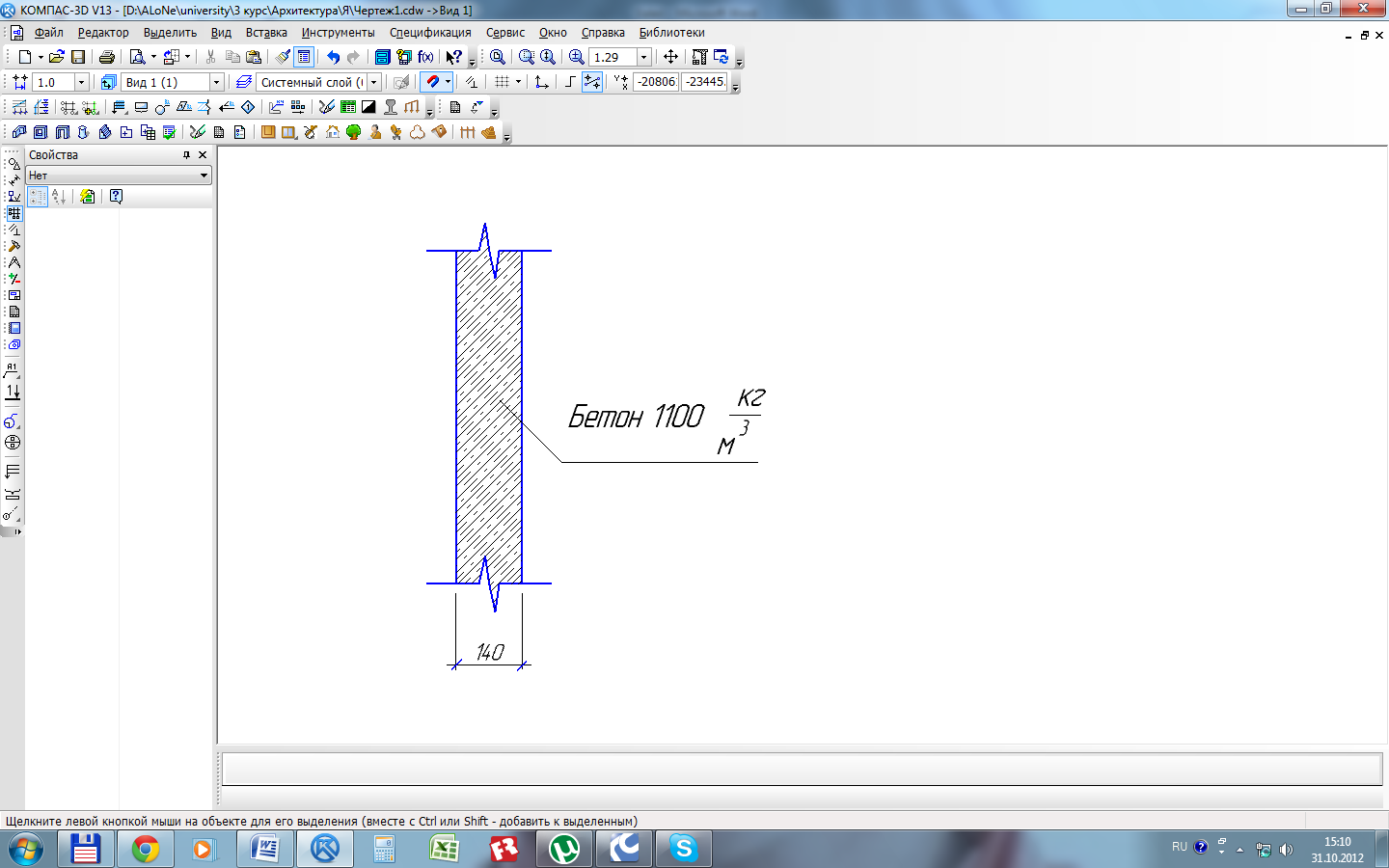

Розрахункова схема огородження

Індекс ізоляції повітряного шуму визначається за формулою

де - величина відхилення нормативної частотної характеристики від свого початкового положення, Дб.

Величину визначаємо в наступній послідовності:

1. Будуємо графік нормативної частотної характеристики за даними [2]. Графік показано на рис. 1.

2. Будуємо частотну характеристику ізоляції повітряного шуму перегородкою. Для цього визначаємо координати точки В ( , ).

Координату визначаємо по рис. 9а [2] в залежності від товщини перегородки

Координату визначаємо по рис. 9б [2] в залежності від поверхневої щільності перегородки яку визначаємо за формулою

Тоді

Наносимо точку В на рис. 1. Ліворуч від точки В проводимо горизонтальну лінію. Праворуч від точки В проводимо похилу лінію. Кут похилу цієї лінії складає 7,5 Дб на октаву. Цю похилу проводимо до координати 60 Дб, потім проводимо праворуч горизонтальну лінію.

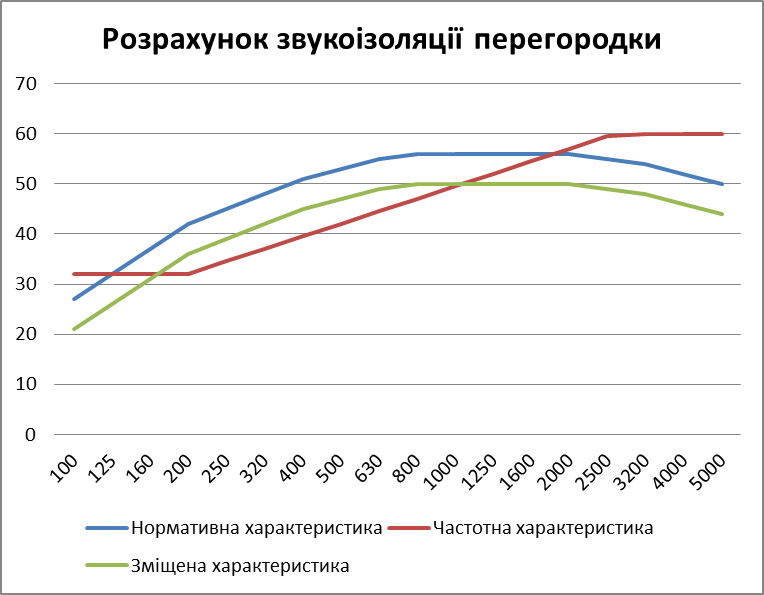

Рис. 1

3. Визначаємо несприятливі відхилення. Розрахунок несприятливих відхилень виконуємо у табличній формі.

Таблиця 1

Нормативна характеристика	Частотна характеристика	Несприятливі відхилення	зміщена характеристика	Несприятливі відхилення
27	32		21
32	32		26
37	32	5	31
42	32	10	36	4
45	34,5	10,5	39	4,5
48	37	11	42	5
51	39,5	11,5	45	5,5
53	42	11	47	5
55	44,5	10,5	49	4,5
56	47	9	50	3
56	49,5	6,5	50	0,5
56	52	4	50
56	54,5	1,5	50
56	57		50
55	59,5		49
54	60		48
52	60		46
50	60		44
Сума		90,5		32
Середнє		5,65625		2
Максимум		11,5		5,5

Максимальне несприятливе відхилення повинно бути менше або дорівнювати 8 Дб, а сума несприятливих відхилень поділена на шістнадцять повинна бути менше або дорівнювати 2 Дб.

В нашому випадку:

- максимальне несприятливе відхилення дорівнює

- визначаємо суму несприятливих відхилень поділену на 16.

Так як та , тому зміщуємо нормативну частотну характеристику вниз на 5 Дб.

Визначаємо нові значення нормативної частотної характеристики (дивися табл. 1).

Після зміщення нормативної частотної характеристики вниз на 5 Дб:

- максимальне несприятливе відхилення дорівнює

- визначаємо суму несприятливих відхилень поділену на 16

Так як та, то

Визначаємо індекс ізоляції повітряного шуму за формулою

За табл. 7 [2] визначаємо нормативне значення індексу ізоляції повітряного шуму для перегородок між квартирами (п. 12)

Так як , то звукоізоляція перегородки задовільна.
