3 Порядок выполнения работы

Данная задача основана на применении уравнения Бернулли для реальной жидкости. Для составления это уравнения необходимо выбрать 2 сечения. Начальное сечение выбирается в начале потока, второе - в конце. Обычно сечения выбираются по свободным поверхностям в емкостях или водоемах, на входе и выходе из насоса.

Затем проводится плоскость сравнения, положение которой в пространстве известно. Обычно эта плоскость проводится через центр тяжести нижнего сечения.

Потребный напор сложится из геометрического z₂ , пьезометрического и скоростного напоров Во втором сечении, а также из суммарных потерь напора на преодоление сопротивлений в трубопроводе.

Для определения потерь напора по Q, d и V находится число Рейнольдса Re и определяется режим движения жидкости. При ламинарном режиме искомый напор находится по формулам:

(59)

где

(60)

При турбулентном режиме задача решается при помощи формул:

(61)

где

(62)

Если неизвестен коэффициент гидравлических сопротивлений λ, то он определяется в зависимости от зоны гидравлических сопротивлении (шероховатости):

а) для зоны гидравлически гладких труб

(формула Блазиуса) (63)

б) для зоны шероховатых труб

- формула Альтшуля (64)

в) для квадратичной зоны

-- формула Шифринсона. (65)

Для нахождения необходимой мощности насоса нужно знать давление, развиваемое насосом, которое находится из уравнения Бернулли:

(66)

Мощность насоса определяется, Вт

. (67)

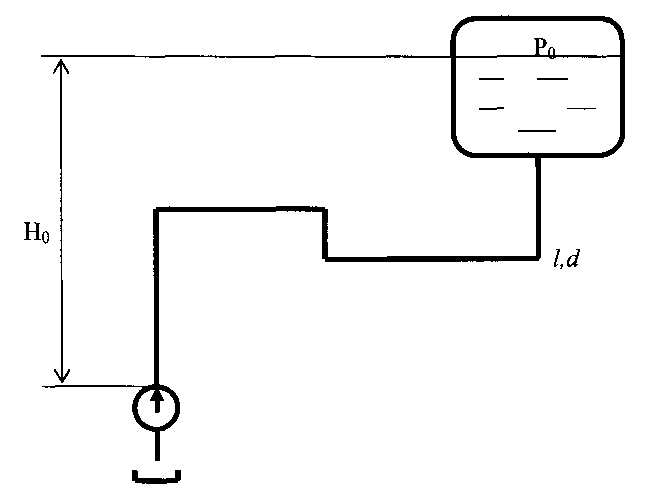

Пример 10

Определить потребный напор, развиваемый насосом, его мощность для подачи жидкости с вязкостью =0,2 ст и плотностью кг/м³ в бак, если длина трубопровода , его диаметр мм, расход жидкости л/с, высота нагнетания Н_о=30м, давление в баке Р_о=2 МПа, коэффициент сопротивления крана , колена – ; шероховатость стенок труб мм.
