Задание на самостоятельную работу №2

1. Выполнить расчет требуемого сопротивления теплопередачи чердачного перекрытия малоэтажного жилого дома, подобрать необходимую теплоизоляцию и определить ее толщину. Район строительства жилого дома принять по данным задания 1.

Чердачное перекрытие состоит из круглопустотной железобетонной плиты толщиной 220 мм, выравнивающей стяжки толщиной 50 мм из цементно-песчаного раствора, пароизоляции и утеплителя. В качестве утеплителя могут применяться материалы производства Rockwool, Izovol, Пеноплэкс по ТУ 5767-006-56925804-2007.

2. Выполнить расчет требуемого сопротивления теплопередачи бесчердачного покрытия малоэтажного жилого дома, подобрать необходимую теплоизоляцию и определить ее толщину. Район строительства жилого дома принять по данным задания 1.

Покрытие состоит из круглопустотной железобетонной плиты толщиной 220 мм, выравнивающей стяжки толщиной 50 мм из цементно-песчаного раствора, пароизоляции, утеплителя, разуклонки из керамзитового гравия средней толщиной 150 мм и трех слоев гидроизоляционного покрытия. В качестве утеплителя могут применяться материалы производства Rockwool, Izovol, Пеноплэкс по ТУ 5767-006-56925804-2007.

3. Выполнить расчет требуемого сопротивления теплопередачи перекрытия неотапливаемого техподполья малоэтажного жилого дома, подобрать необходимую теплоизоляцию и определить ее толщину. Район строительства жилого дома принять по данным задания 1.

Перекрытие неотапливаемого техподполья состоит из круглопустотной железобетонной плиты толщиной 220 мм, выравнивающей стяжки толщиной 50 мм из цементно-песчаного раствора, пароизоляции, утеплителя, линолеума на теплоизолирующей основе. В качестве утеплителя могут применяться материалы производства Rockwool, Izovol, Пеноплэкс по ТУ 5767-006-56925804-2007.

Пример.

Чердачное перекрытие здания выполнено из экструзионного пенополистирола Пеноплекс К по ТУ 5767-006-56925804-2007 150 мм, круглопустотной железобетонной плиты толщиной 220 м.

Расчет приведенного сопротивления теплопередачи пустотной железобетонной плиты чердачного перекрытия

Расчёт приведённого сопротивления теплопередачи пустотной железобетонной панели перекрытия, производится методом сложения проводимостей по СНиП 23-02-2003 с целью последующего определения толщины утеплителя и фактического сопротивления теплопередачи чердачного перекрытия.

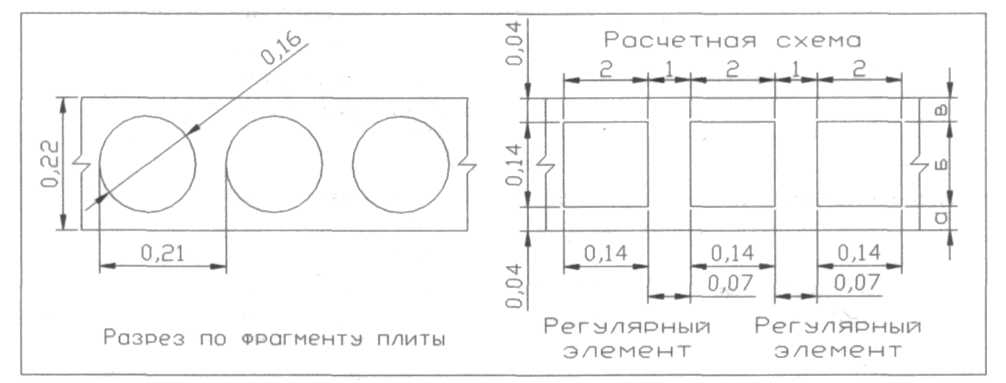

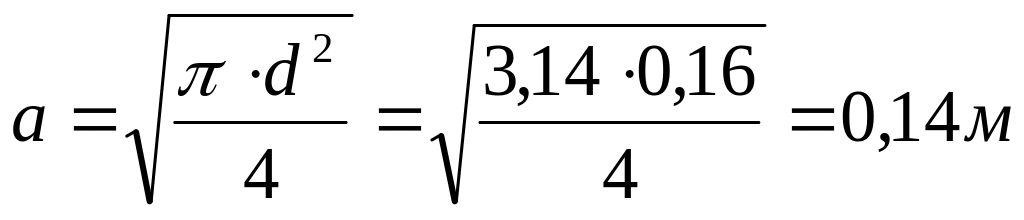

Для простоты расчёта принимаем схему сечения плиты с квадратными вместо круглых отверстиями в плите. Сторона эквивалентного по площади квадрата (F_кb=F_кр,) равна:

.

Выделим регулярный элемент. Делим его плоскостями параллельными тепловому по­току. Получаем два параллельных участка: (1) и (2). Участок (1) однородный, участок (2) не однородный состоящий из 2-х одинаковых по толщине слоя (а) и (в) и горизонтальной воз­душной прослойки. Сопротивления теплопередачи участков равны:

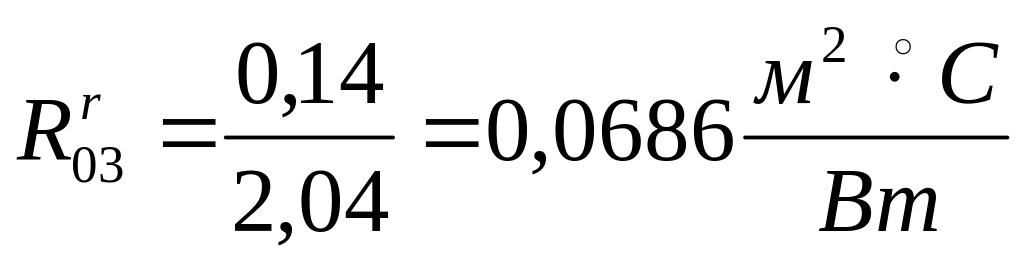

Термическое сопротивление воздушной прослойки определяется по табл.7 СП 23-101-2004.

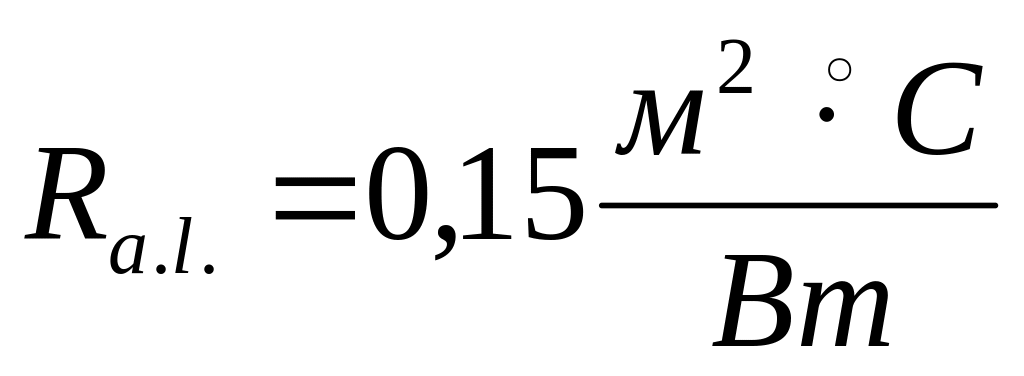

Для плиты чердачного перекрытия горизонтальная воздушная прослойка с пото­ком тепла снизу вверх отделена от наружного воздуха слоем утеплителя, поэтому в ней воз­дух находится при положительной температуре. Для прослойки толщиной 0,14 м находящейся в этих условия: .

Для чердачного перекрытия имеем:

;

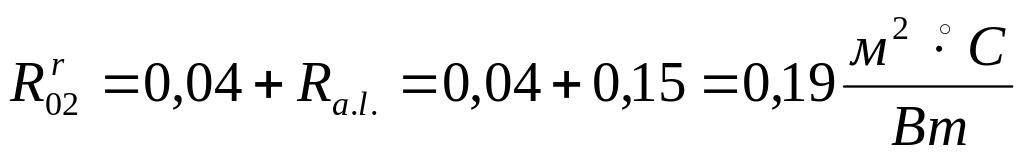

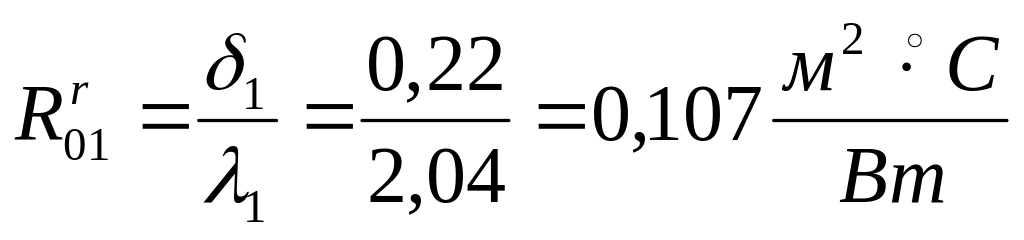

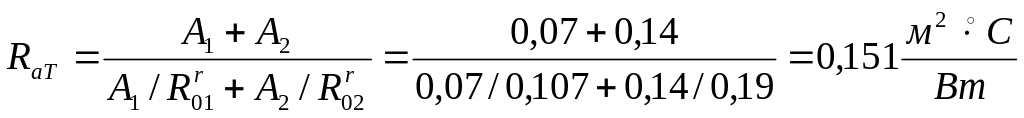

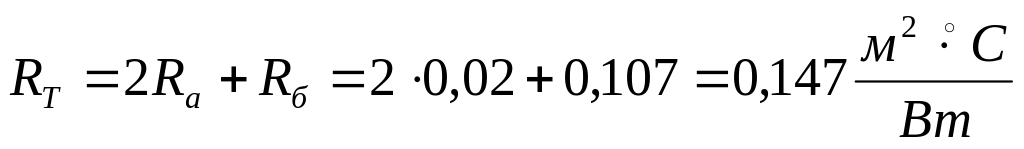

Сопротивление теплопередачи всего регулярного элемента плиты покрытия при разбивке его плоско­стями, параллельными тепловому потоку определяется по формуле (10) СП 23-101-2004:

;

Делим регулярный элемент плоскостями перпендикулярными тепловому потоку. Полу­чим три параллельных участка: (а), (б) и (в). Участки (а) и (б) однородные, участок (в) неоднородный состоящий из горизонтальной воздушной прослойки и слоя железобетона шириной 1 м и толщиной , м.

.

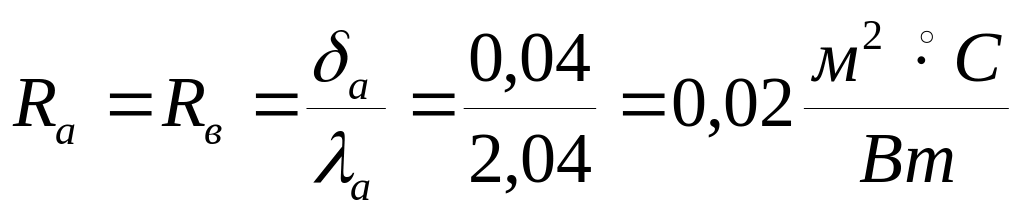

Сопротивление теплопередачи этих участков равны:

.

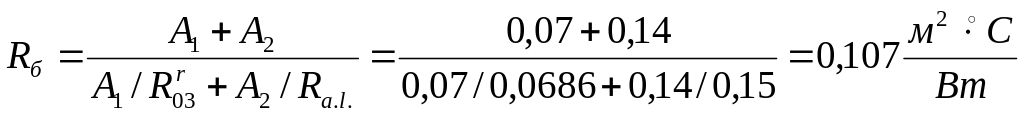

Сопротивление теплопередачи , определим по формуле (10) СП 23-101-2004:

;

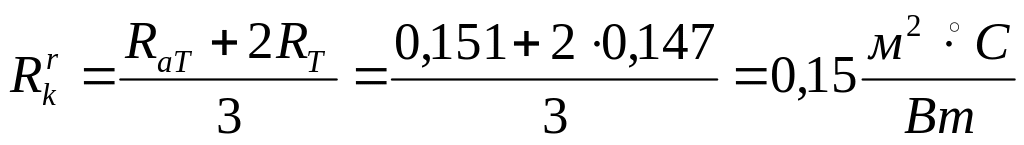

Сопротивление теплопередачи всего регулярного элемента при разбивке его плоскостями, перпендикулярными тепловому потоку определим по формуле (7) СП 23-101-2004:

Приведенное сопротивление теплопередаче плиты определяется по формуле (19) СП 23-101-2004:

;

Полученное сопротивление теплопередачи круглопустотных железобетонных плит чердачного перекрытия используется как известная величина при дальнейших расчетах.

Сопротивление теплопередаче чердачного перекрытия составляет

R_o= 1/8,7+1/12+0,15+0,15/0,034= 4,76 м²°С/Вт.
