Дополнительные устройства в тоннеле.
Для обеспечения безопасности обслуживающего персонала и ремонтных рабочих во время прохождения поезда в железнодорожном тоннеле устраивают ниши шириной 2 м, глубиной 1 м и высотой (до шелыги свода ниши) 2 м. Ниши располагают через 60 м с каждой стороны тоннеля в шахматном порядке. Для размещения ремонтного оборудования, а также укрытия путевой дрезины через 300 м по каждой стороне тоннеля устраивают камеры шириной 4 м, глубиной 2,5 м и высотой (до шелыги свода) 2,8 м. При длине тоннеля 300—400 м в середине тоннеля устраивают одну камеру. Для обеспечения хорошей видимости контур ниш и камер выделя Для обеспечения безопасности обслуживающего персонала и ремонтных рабочих во время прохождения поезда в железнодорожном тоннеле устраивают ниши шириной 2 м, глубиной 1 м и высотой (до шелыги свода ниши) 2 м. Ниши располагают через 60 м с каждой стороны тоннеля в шахматном порядке. Для размещения ремонтного оборудования, а также укрытия путевой дрезины через 300 м по каждой стороне тоннеля устраивают камеры шириной 4 м, глубиной 2,5 м и высотой (до шелыги свода) 2,8 м. При длине тоннеля 300—400 м в середине тоннеля устраивают одну камеру. Для обеспечения хорошей видимости контур ниш и камер выделяют побелкой.
В тоннелях длиной 300 м и более для ремонтного оборудования должны быть устроены камеры шириной 2 м, глубиной 2 м и высотой (до шелыги свода) 2,5 м. Камеры располагают в обеих стенах тоннеля через 300 м в шахматном порядке. В тоннелях длиной до 400 м устраивают одну камеру посередине.ют побелкой.
В тоннелях длиной 300 м и более для ремонтного оборудования должны быть устроены камеры шириной 2 м, глубиной 2 м и высотой (до шелыги свода) 2,5 м. Камеры располагают в обеих стенах тоннеля через 300 м в шахматном порядке. В тоннелях длиной до 400 м устраивают одну камеру посередине.
5. Вентиляция тоннеля
Целью проектирования вентиляции тоннелей является разработка мероприятий, обеспечивающих подачу в тоннель чистого воздуха в таком количестве, при котором вредные газовые примеси разбавляются до безопасных предельно допустимых концентраций(ПДК).
Система вентиляции тоннеля зависит от длины тоннеля, площади поперечного сечения, величины уклонов и радиусов кривых, вида транспорта и других условий. В процессе эксплуатации тоннеля, в воздух транспортной зоны попадают различные вредные вещества. Это выхлопные газы, газы, выделяемые окружающими породами. Кроме того, качество воздуха ухудшается также за счет повышения температуры, влажности и других факторов.
Эффективность продольной вентиляции в значительной степени зависит от направления и силы естественной тяги, а также от поршневого эффекта подвижного состава. Для приспособления к этим факторам обычно применяют вентиляционные установки реверсивного типа, позволяющие изменять направление подачи воздуха в соответствии с конкретной обстановкой в тоннеле.
Для усиления эффективности искусственной вентиляции наиболее целесообразна подача воздуха в тоннель в направлении движения подвижного состава с использованием его поршневого эффекта. Однако в однопутных железнодорожных тоннелях с тепловозной тягой рекомендуется подавать воздух навстречу поезду, в особенности при его движении на крутой подъем.

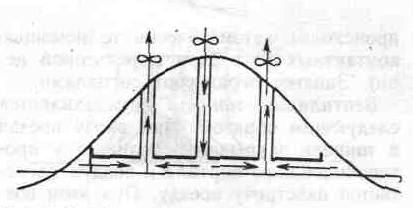

Рис.1. Схема продольной вентиляции тоннеля с шахтами.
В курсовом проекте принимаем продольную вентиляцию тоннеля с шахтами, схема которой представлена на рис.1. Для вентиляции используем стволы строительных шахт, заложенных с целью открытия дополнительных забоев и ускорения темпов строительства. Стволы оборудуем реверсивными вентиляционными установками, подающими воздух в направлении, совпадающем с направлением естественной тяги, что способствует уменьшению эксплутационных расходов на вентиляцию.\
Список используемой литературы.
“Проектирование тоннелей, сооружаемых горным способом.” Методические указания. Ю.С Фролов, ЛИИЖТ, 1983.
“Тоннели и метрополитены” под редакцией В.Г. Храпова и д.р. М., Транспорт,1989;
СНиП 32-04-97 “Тоннели железнодорожные и автодорожные” М., 1997.
