Снегоочиститель на тракторе

Назначение: Для направленной переброски снега, укладки его в валы и погрузки в транспортные средства в городских условиях используется фрезерно-роторный снегоочиститель на тракторном шасси (рис. 10, 11).

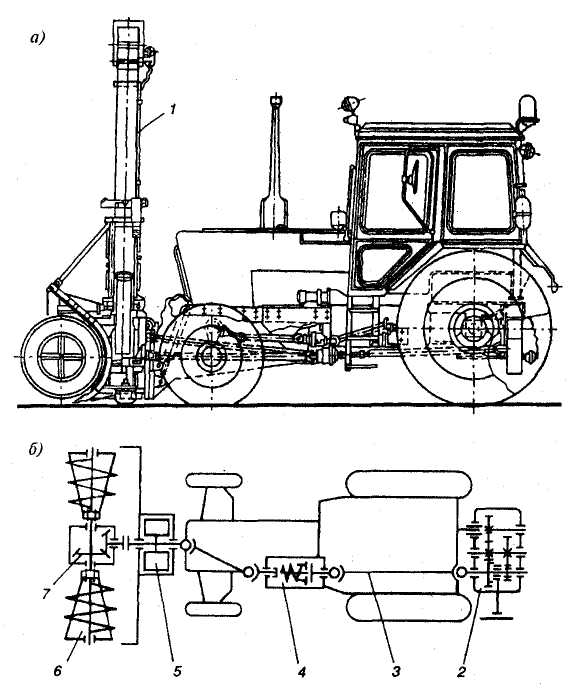

Рис. 10. Фрезерно-роторный снегоочиститель

а) общий вид; б) кинематическая схема; 1 – съемный поворотный желоб; 2 – коробка отбора мощности; 3 – карданный вал; 4 – предохранительная муфта; 5 – ротор; 6 – фреза; 7 – конический редуктор

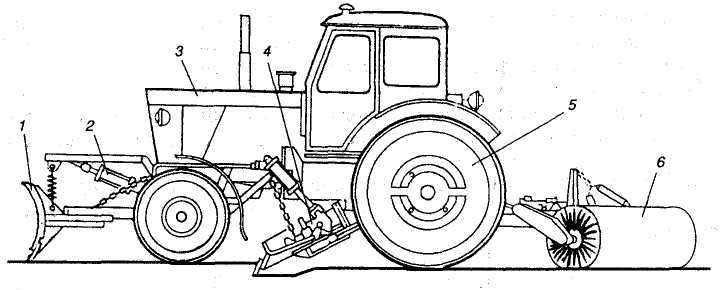

Рис.11. Снегоочиститель на тракторе

1 – снегоуборочный отвал; 2 – г/система; 3 – крышка кузова; 4 – устройство для скалывания уплотненного снега; 5 – грузы; 6 – цилиндрическая подметающая щетка

Скалывающе-рыхлительное оборудование.

Назначение: Для удаления уплотненного снега и слоя льда (при использовании реагентов, снижающих силы смерзания льда с дорожным покрытием).

Классификация:

По виду воздействия на скалываемую среду различают

• пассивные - вращающийся металлический барабан с установленными на нем гребнями (рис. 12, а) или нож бульдозерного типа (рис. 12, б), которые сминают и отделяют уплотненные слои снега или льда с поверхности дорог и тротуаров под действием прикладываемого усилия при движении машины.

• активные рабочие - нож (рис. 12, в), имеющий возможность совершать возвратно-поступательные движения вдоль оси.

Рис. 12. Рабочие органы машин для удаления уплотненного снега

1 – барабан; 2 – гребни; 3 – нож бульдозерного типа

П

l_ножей = 600 мм

α _нож= 90°

φ_{резания} = 60°

H^max_снега = 100 мм

араметры:

Достоинства:

• выполнение работ не только по скалыванию снега и льда, но и по сдвиганию их отвалом и сметанию щеткой в сторону.

Снегопогрузчики

Назначение: Для погрузки снега из валов в автомобили-самосвалы используют снегопогрузчики непрерывного действия, включающие в себя два основных рабочих органа: питатель для разработки и подачи снега и конвейер, который перемещает его в транспортные средства.

Классификация:

По конструктивному исполнению

• снегопогрузчики с лаповым

• с фрезерным питателем

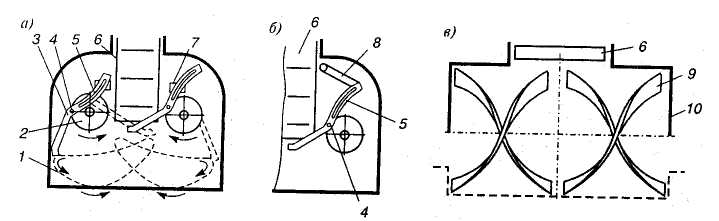

Рис. 13. Схемы питателей снегопогрузчиков

а) лаповый питатель с направляющим сухарем; б) питатель с жестко закрепленным балансиром; в) фрезерный питатель; 1 – лопата; 2 – ведущий диск; 3 – лапа; 4 – ось балансира; 5 – балансир; 6 – конвейер; 7 – сухари; 8 – качающий рычаг; 9 – фрезы ленточного типа; 10 - кожух

О

Bзахвата = 2,3...2,46 м,

Lстрелы = 1,9...2,36 м

v_раб =0,07...2,7 км/ч

П = 250...330 _Мз/ч.

течественное снегопогрузочное оборудование монтируется на шасси автомобиля, на колесных тракторах, а также на специальных шасси с использованием агрегатов автомобилей. Машины выпускают с лаповыми или фрезерными питателями и скребковыми или ленточными конвейерами

Параметры:

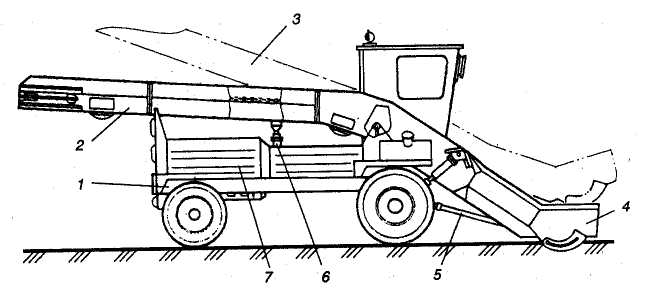

Рис. 14. Снегопогрузчик

1 – шасси; 2 – стрела; 3 – конвейер; 4 – питатель с кожухом; 5 – привод рабочих органов; 6 – гидропривод; 7 – силовая установка

Универсальные машины

Назначение: для круглогодичной работы и включают в себя комплекты плужно-щеточного, поливомоечного, разбрасывающего и роторного оборудования. При этом основное оборудование является навесным, а поливомоечное и разбрасывающее — прицепным, установленным на одноосном прицепе. Специальные машины имеют дополнительное оборудование для подрезания кустарника и изгородей из него, а также гидробуры для образования ям под посадку деревьев и установку знаков.

Для всесезонной уборки тротуаров, дорожек, дворов, площадок, территорий промышленных предприятий и т. п. используют тротуарно-уборочные машины. Они так же, как и универсальные машины, оборудованы подметально-уборочным, плужно-щеточным и разбрасывающим устройствами

Параметры:

П = 10 тыс. м²/ч.
