Машины для содержания дорог
Назначение: увеличение территорий городов и поселков ведет к дальнейшему совершенствованию сети городских дорог с асфальтобетонным покрытием и расширению объемов работ по их содержанию и ремонту. Большие площади, трудоемкость и разнообразие работ, а также ограничения по времени требуют большой номенклатуры средств механизации и четкой организации выполняемых работ.
Классификация:
для летней и зимней уборки дорог
для содержания дорожной обстановки
Машины для летней уборки дорог
Назначение: специализированными машинами (подметально-уборочными, поливо-моечными, универсальными погрузчиками и др.) осуществляют операции по подметанию, мойке, поливке дорожных покрытий, уборке мусора, очистке урн и решеток, ливневых и межсезонных грунтовых наносов, а также опавших листьев.
Классификация:
подметальные (сдвигающие загрязнения на обочину)
подметально-уборочные (с механической очисткой дорожного покрытия, сбора, погрузки в бункер, транспортировки и выгрузки смета)
специальные подметально-уборочные вакуумного типа (с всасыванием смета в бункер или перемещением его струей воздуха с очищаемой поверхности).
Подметально-уборочные машины
Назначение: для уборки дорог и тротуаров путем воздействия рабочих органов на загрязненную поверхность
Рис.
1. Подметательно-уборочная машина
1
– базовое шасси; 2 – кузов; 3 – разделитель
смета; 4 – цепь со скребками; 5 – бак для
воды; 6 – крышка кузова; 7 – цилиндрическая
щетка; 8 – шнековый питатель; 9
– конический редуктор; 10 – г/мотор; 11 –
лотковая щетка; 12 – контейнер для смета;
13 - увлажнитель

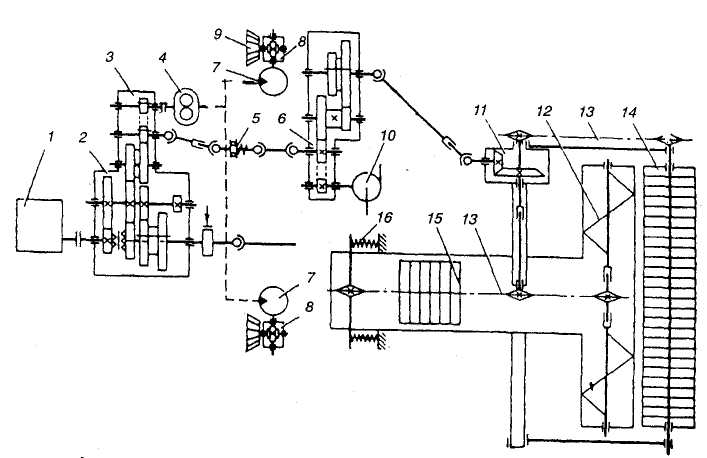

Рис. 2. Кинематическая схема подметательно-уборочной машины
1 – двигатель; 2 – коробка передач; 3 – коробка отбора мощности; 4 – шестеренный насос; 5 – предохранительная муфта; 6, 11 – раздаточный и конический редукторы; 7 – г/мотор; 8 – червячный редуктор; 9 – лотковые щетки; 10 – водяной насос; 12 – шнековый питатель; 13 – цепная передача; 14 – главная щетка; 15 – конвейер; 16 – натяжное устройство
Классификация:
- В зависимости от используемого рабочего органа:
щеточные
комбинированные (щеточно-вакуумные, щеточно-пневматические)
- По способу подачи смета:
с непосредственной подачей смета щеткой в бункер (рис. 4, а)
с механической (наклонным конвейером скребкового типа (рис. 4, б)
в комбинации его со шнеком (рис.4, в)
пневматической транспортировкой смета через всасывающий рукав с помощью вентилятора (рис. 4, г, д).
- По виду уборки загрязнений различают:
с сухим обеспыливанием (отсасывание пыли воздушной струей)
с увлажнением (форсунками от водяного насоса вихревого типа).
Щетки по внешнему виду различают:
на цилиндрические (со сплошным расположением ворса, метелкой или пучком ) (рис. 3, а)
конические (торцовые) (рис. 3, б) - для подметания прилотковой зоны и подачи смета от щетки в бункер
ленточные (рис. 3, в) - для подметания дорожного покрытия и подачи смета непосредственно в бункер или на транспортирующее устройство

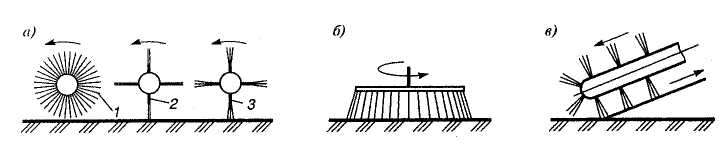

Рис. 3. Типы щеток Рис. 4. Схемы транспортировки смета
1 – щетка; 2 – бункер; 3 – смет; 4 – конвейер скребкового типа; 5 – шнек; 6 – вентилятор; 7 – всасывающий рукав
