1. Подбор цбн и определение режима работы

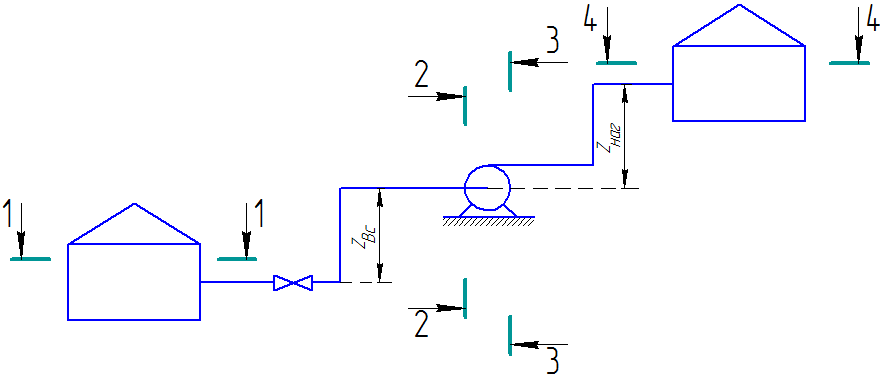

Рис. 1 – Трубопроводная схема
1.1 Определение величины потребного напора для заданной подачи.
Зададимся скоростью в нагнетательной линии
В соответствии с ГОСТ примем Dнаг=1220 мм, δ= 10 мм; Dвс=1420 мм, δ= 10 мм.
Зона гладкого трения
Зона гладкого трения
Составим уравнения Бернулли для сечений 1-1 и 2-2:
И для сечений 3-3 и 4-4:
Тогда потребный напор равен:
1.2 Расчет и графическое построение кривой потребного напора
Зададимся несколькими значениями расхода Q и определим величины потребного напора в соответствии с уравнением:
Результаты расчета приведены в таблице 1.
Q, м3/ч |
vвс, м/с |
Re |
λ |
|
vнаг, м/с |
Re |
λ |
|
|
500 |
0,09 |
394,7 |
0,16213 |
0 |
0,123 |
460,5 |
0,13897 |
4,4 |
64,6 |
1000 |
0,18 |
789,5 |
0,08107 |
0 |
0,246 |
921,1 |
0,06948 |
8,9 |
69 |
1500 |
0,271 |
1184,2 |
0,05404 |
0 |
0,368 |
1381,6 |
0,04632 |
13,3 |
73,5 |
2000 |
0,361 |
1579 |
0,04053 |
0 |
0,491 |
1842,1 |
0,03474 |
17,8 |
78 |
2500 |
0,451 |
1973,7 |
0,03243 |
0 |
0,614 |
2302,7 |
0,02779 |
22,2 |
82,4 |
3000 |
0,541 |
2368,4 |
- |
- |
- |
- |
- |
- |
- |
3500 |
0,632 |
2763,2 |
- |
- |
- |
- |
- |
- |
- |
4000 |
0,722 |
3157,9 |
0,04221 |
0,1 |
0,982 |
3684,3 |
0,04061 |
83,2 |
143,4 |
4500 |
0,812 |
3552,7 |
0,04098 |
0,1 |
1,105 |
4144,8 |
0,03943 |
102,3 |
162,5 |
5000 |
0,902 |
3947,4 |
0,03992 |
0,1 |
1,228 |
4605,3 |
0,03841 |
123 |
183,2 |
5500 |
0,992 |
4342,2 |
0,03898 |
0,1 |
1,351 |
5065,8 |
0,0375 |
145,3 |
205,6 |
6000 |
1,083 |
4736,9 |
0,03814 |
0,2 |
1,474 |
5526,4 |
0,0367 |
169,2 |
229,5 |
6500 |
1,173 |
5131,6 |
0,03738 |
0,2 |
1,597 |
5986,9 |
0,03597 |
194,6 |
255 |
7000 |
1,263 |
5526,4 |
0,0367 |
0,2 |
1,719 |
6447,4 |
0,03531 |
221,6 |
281,9 |
7500 |
1,353 |
5921,1 |
0,03607 |
0,3 |
1,842 |
6908 |
0,03471 |
250 |
310,4 |
8000 |
1,444 |
6315,9 |
0,03549 |
0,3 |
1,965 |
7368,5 |
0,03415 |
279,9 |
340,3 |
8500 |
1,534 |
6710,6 |
0,03496 |
0,3 |
2,088 |
7829 |
0,03364 |
311,2 |
371,7 |
9000 |
1,624 |
7105,3 |
0,03446 |
0,4 |
2,211 |
8289,6 |
0,03316 |
344 |
404,5 |
9500 |
1,714 |
7500,1 |
0,034 |
0,4 |
2,333 |
8750,1 |
0,03271 |
378,1 |
438,7 |
10000 |
1,805 |
7894,8 |
0,03357 |
0,5 |
2,456 |
9210,6 |
0,0323 |
413,6 |
474,2 |
10500 |
1,895 |
8289,6 |
0,03316 |
0,5 |
2,579 |
9671,2 |
0,03191 |
450,5 |
511,1 |
11000 |
1,985 |
8684,3 |
0,03278 |
0,6 |
2,702 |
10131,7 |
0,03154 |
488,7 |
549,4 |
11500 |
2,075 |
9079 |
0,03241 |
0,6 |
2,825 |
10592,2 |
0,03119 |
528,2 |
589 |
12000 |
2,165 |
9473,8 |
0,03207 |
0,7 |
2,947 |
11052,8 |
0,03086 |
569,1 |
629,9 |
Таблица 1 – результаты расчеты при заданных подачах
По полученным результатам строим кривую потребного напора
