8.2 Теплофизический расчет ограждающих конструкций при установившемся потоке

Основная задача теплофизического расчета ограждающих конструкций – придание им необходимых теплозащитных качеств, показателем которых является термическое сопротивление R.

Термическое сопротивление однородного слоя:

Численно термическое сопротивление равно разности температур на противоположных поверхностях ограждения, при которой через каждый 1 м² ограждения в течение 1 ч проходит тепловой поток, равный 1 ккал.

При проходе теплового потока через ограждение падение температуры происходит не только в материале, но и у поверхностей ограждения (рисунок). При этом общий температурный перепад t_в – t_н складывается из трех частных перепадов:

t_в – _в – у внутренней поверхности ограждения;

_в – _н – в толще ограждения;

_н – t_н – у наружной поверхности ограждения.

Такое падение температуры свидетельствует о наличии дополнительных термических сопротивлений переходу тепла от внутреннего воздуха к внутренней поверхности ограждения, и от наружной поверхности ограждения к наружному воздуху. Это сопротивление теплоотдаче обозначают R_в и R_н , м²С/Вт.

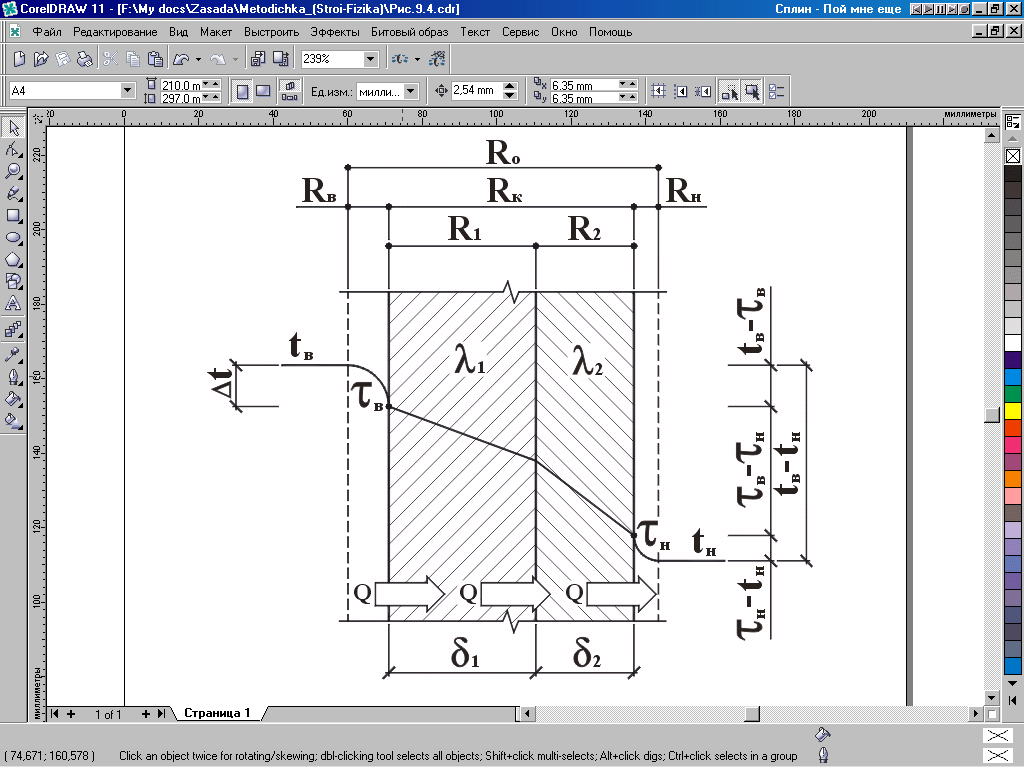

Рисунок – Теплопередача при установившемся режиме

В расчетах чаще используют обратные величины:

_в – коэффициент тепловосприятия, Вт/м²С;

_н – коэффициент теплоотдачи, Вт/м²С;

Общие величины сопротивления теплопередаче:

8.3 Расчет толщины ограждения

На основе закономерности теплопередаче при установившемся потоке теплоты этот поток Q, Вт/м², проходящий за 1 секунду через 1 м² ограждения, определяется по формуле:

Тепловой поток Q, Вт/м², проходящий через внутреннюю поверхность ограждения, определяется по формуле:

Левые части этих уравнений равны, т.к. тепловой поток при установившемся потоке одинаков в любом сечении ограждения.

Поэтому ,

откуда

Основным нормируемым показателем принят температурный перепад . Нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждения зависит от назначения здания и вида ограждения, имеет большое санитарно-гигиеническое значение. Для стен tⁿ допускается большим, чем для потолков и полов, в противном случае возникают токи холодного воздуха вниз. Значительные перепады температур понижают комфортность помещений.

Теплообмен через ограждения, не соприкасающиеся непосредственно с наружным воздухом, (например, чердачные перекрытия, перекрытия над холодными подвалами), отличается от условий теплообмена с наружным воздухом поэтому в формуле введен поправочный безразмерный коэффициент n, зависящий от положения наружной поверхности ограждения по отношению к наружному воздуху [СНиП II-3-79* «Строительная теплотехника», табл. З*].

Для проектирования ограждающих конструкций СНиП установлено минимальное или требуемое сопротивление теплопередаче R₀^ТР.

Формула для определения требуемого сопротивления принимает вид:

Сопротивление теплопередаче ограждающей конструкции R₀ должно быть больше или равно величине, при которой ограждение будет удовлетворять теплотехническим требованиям, называемой требуемым сопротивлением теплопередаче R₀^ТР.

Требуемые значения R₀^ТР определяются исходя из санитарно - гигиенических и комфортных условий по формуле и условий энергосбережения по таблице 1б* [СНиП II-3-79* «Строительная теплотехника»].

Для определения R₀^ТР из условий энергосбережения в [СНиП II-3-79* «Строительная теплотехника»] введена величина ГСОП (градусо–сутки отопительного периода), определяемая по формуле:

где t_от.пер. и Z_от.пер. – средняя температура, °С, и продолжительность, сут., периода со средней суточной температурой воздуха ниже или равной 8 °С [.СНиП 23-01-99 «Строительная климатология»].

В таблице 1б* [СНиП II-3-79* «Строительная теплотехника»] приведены минимальные сопротивления теплопередаче ограждений в зависимости от назначения зданий и помещений и района строительства, учитываемого ГСОП.

При расчетах влажностного режима ограждений, определении возможности образования конденсата требуется знать распределение температуры в толще конструкции. Решая уравнения относительно _в, получим формулу для определения температуры на внутренней поверхности:

Аналогично выводится температура на наружной поверхности ограждения:

Температура на внутренней поверхности любого слоя многослойного ограждения, считая от внутренней поверхности, определим по формуле:

где R_n – сопротивление теплопередаче слоев ограждения, расположенных между внутренней поверхностью и расчетной плоскостью в толще ограждения.

8.4 Расчет толщины однослойного ограждения

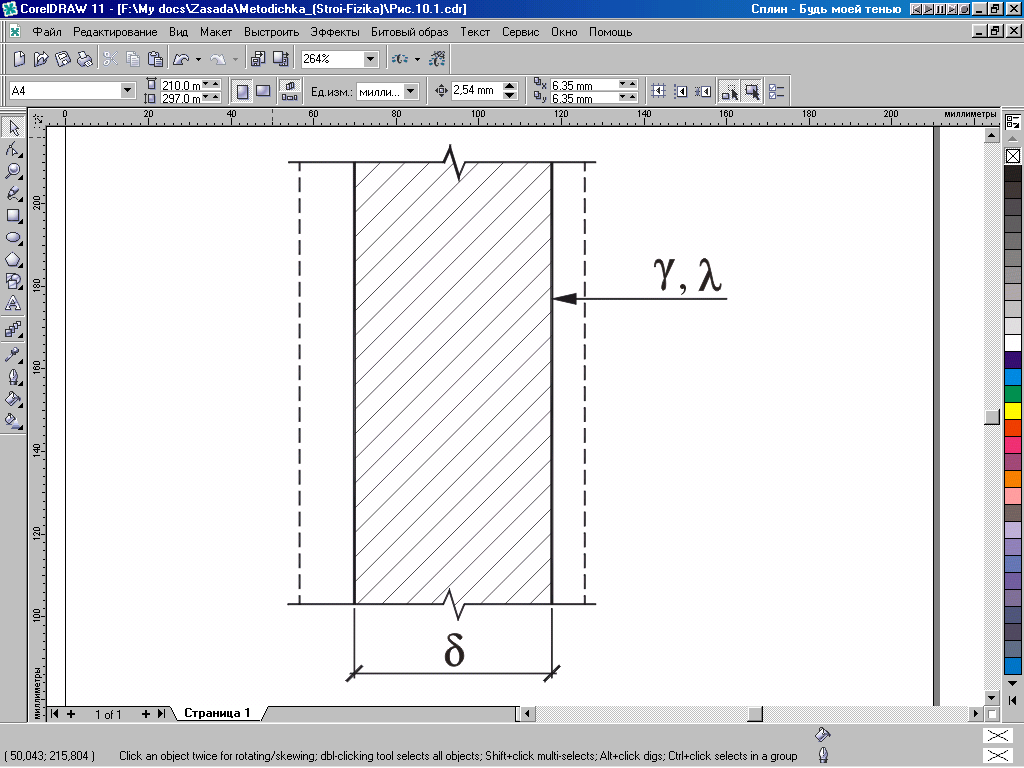

Рисунок -Расчетная схема однослойной конструкции

1. Определить требуемое сопротивление теплопередаче R₀^ТР исходя из комфортных условий (по формуле) и условий энергосбережения.

2. Сопротивление теплопередаче рассчитываемой конструкции:

3. Учитывая, что R₀^ТР  R₀ решить уравнение относительно .

8.5 Расчет толщины многослойного ограждения

Рисунок – Расчетная схема многослойной конструкции

1. Определить требуемое сопротивление теплопередаче R₀^ТР исходя из комфортных условий (по формуле) и условий энергосбережения.

2. Сопротивление теплопередаче рассчитываемой конструкции.

3. Учитывая, что R₀^ТР  R₀ решить уравнение относительно .

8.6 Расчет толщины многослойного ограждения

с воздушной прослойкой

Эффективным средством теплозащиты в ограждении является воздушная прослойка. Поэтому проектируют двойное и тройное остекление (рисунок).

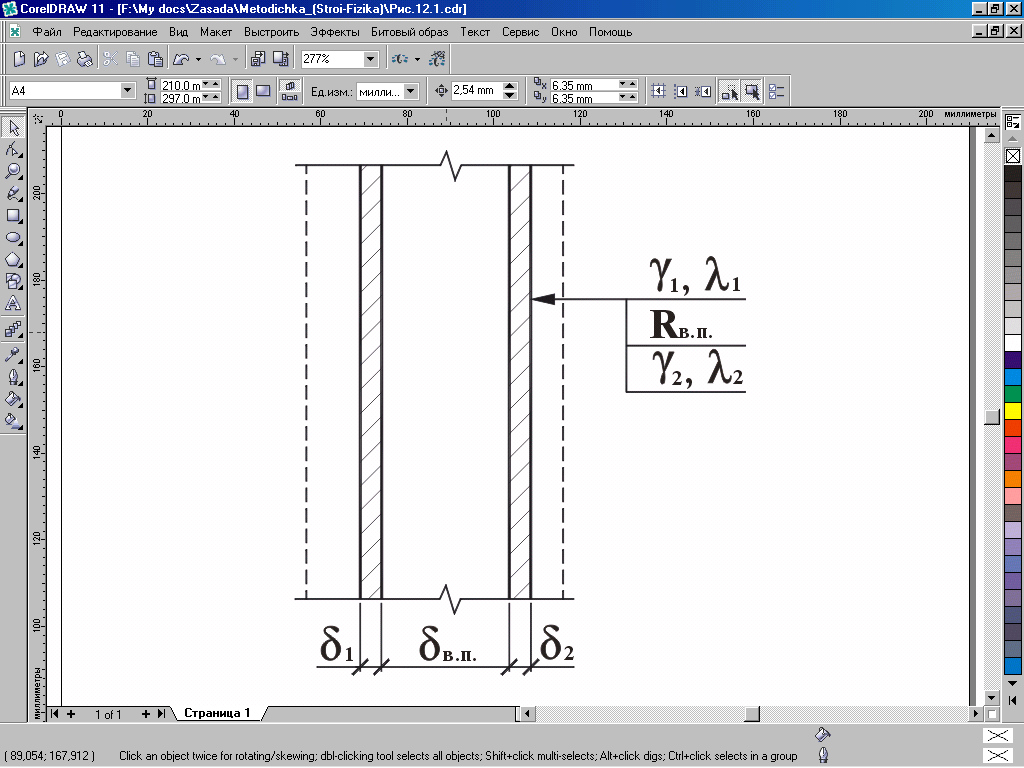

Рисунок – Расчетная схема многослойного ограждения с воздушной прослойкой

Однако воздушная прослойка эффективна при неподвижном состоянии воздуха, т.е. герметичной прослойке, что в ограждающих конструкциях не исполнимо. Строительные материалы пористы, конструкции имеют неплотности, в результате прослойка вентилируется. При толщине прослойки более 50 мм усиливается циркуляция воздуха, термическое сопротивление воздушной прослойке R_в.п. снижается. На рисунке приведены графики зависимости термического сопротивления воздушной прослойки R_в.п. от ее толщины _в.п. при горизонтальном и вертикальном положении прослойки.

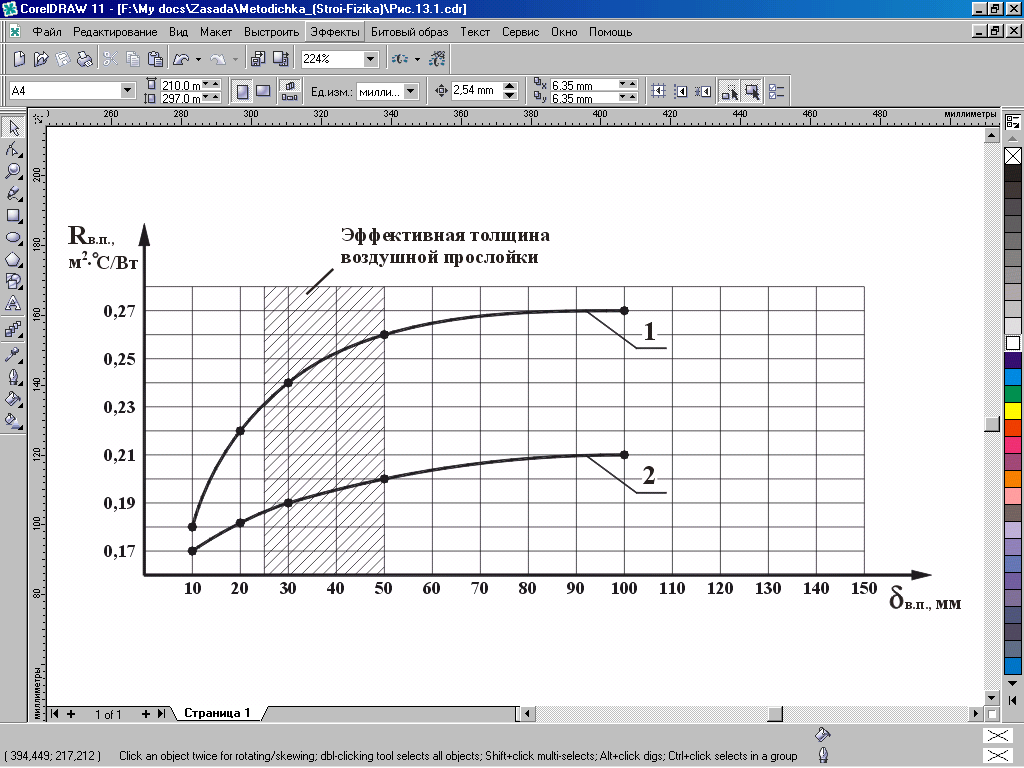

Рисунок – Зависимость термического сопротивления воздушной прослойки от ее толщины:

1 – при вертикальном расположении;

2 – при горизонтальном расположении

1. Определить требуемое сопротивление теплопередаче R^тр₀ исходя из комфортных условий (по формуле) и условий энергосбережения.

2. Сопротивление теплопередаче рассчитываемой конструкции:

3. Учитывая, что R^тр₀ < R₀ решить уравнение относительно .
