Практична робота 4

Тема: Перерахунок обмотувальних даних котушок магнітних пускачів.

Мета: Навчитися відновлювати обмотувальні дані котушок магнітних пускачів для заданої напруги мережі та перераховувати обмотувальні дані котушок з однієї напруги на іншу.

Теоретичні відомості

Котушка є однією з найбільш пошкоджуваних деталей магнітного пускача і контактора, яка при ввімкненому пускачі обтікається струмом. Котушка з обвугленою і обсипаною ізоляцією підлягає заміні.

При відсутності котушок заводського виготовлення її намотують в електромайстерні.

Відновити котушку, якщо є паспорт, неважко. У цьому випадку намотують нову котушку, число витків якої і площа перерізу проводу повинні відповідати паспортним даним.

У ремонтній практиці іноді потрібно розраховувати котушки заново або за відомими розмірами осердя відновити обмотувальні дані, або перемотувати котушки електромагнітних апаратів на напругу, яка відрізняється від паспортної.

Порядок виконання роботи.

1. Занести вихідні дані в таблицю 3.1( додаток 4.1).

Таблиця 3.1

Варіант	Тип пускача	Напруга (номінальна) котушки, , В	Діаметр проводу до перемотування, , мм	Початкове число витків,	Нова напруга, ,В	Розміри магнітної системи
						Довжина осердя магні­топроводу, a, мм	Ширина осердя магні­топроводу, в, мм	Ширина вікна магнітної системи , мм	Висота вікна магнітної системи, , мм

2. Розрахувати обмотувальні дані котушки магнітного пускача по розмірам магнітопроводу для заданої напруги ( ).

2.1.Визначають площу перерізу осердя магнітопроводу

= а · в = _____________,

де а – довжина осердя магнітопроводу, см;

в - ширина осердя магнітопроводу, см

Ескіз магнітопроводу магнітного пускача

2.2. Визначають число витків яке припадає на 1В робочої напруги (рис.1).

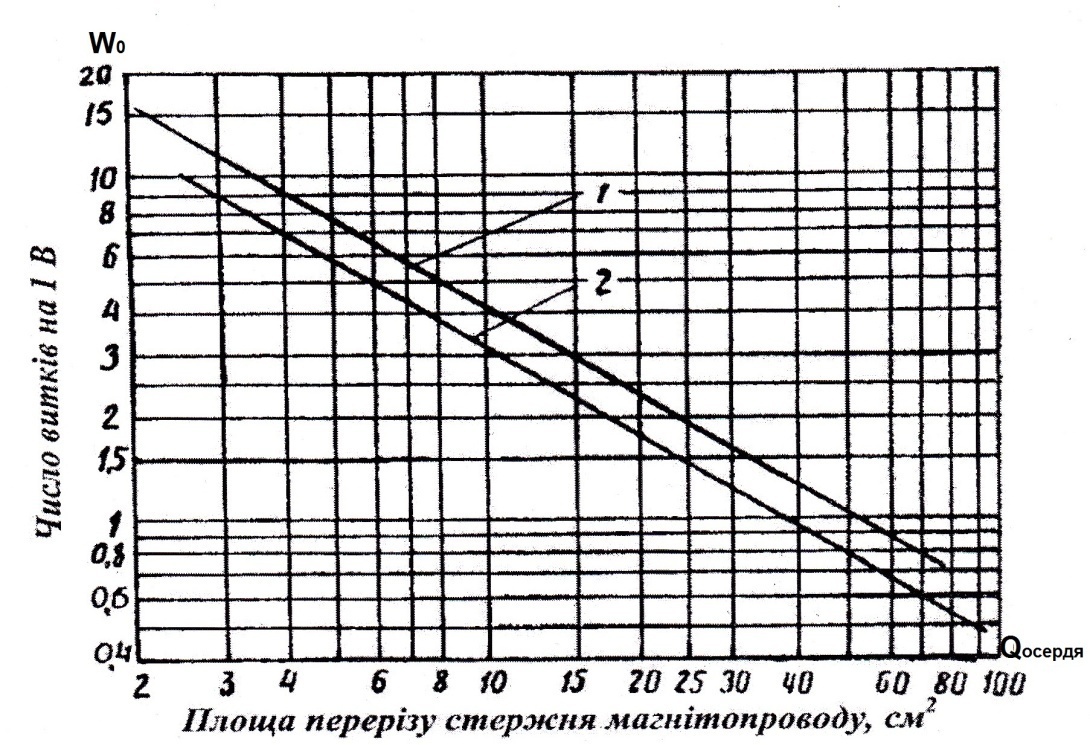

Графік для визначення числа витків яке припадає на 1В робочої напруги.

Рис. 1

1 – тривалий режим S1,

2 – повторно-короткочасний режим S3-40%

W =__________

2.3. Визначають загальне число витків котушки за виразом

W = · = _____________,

де – напруга мережі, В

2.4. Визначають площу вікна магнітопроводу магнітної системи

= · = ________________,

де - ширина вікна магнітної системи,мм;

- висота вікна магнітної системи, мм.

2.5. Визначають коефіцієнт заповнення К₃(рис. 2).

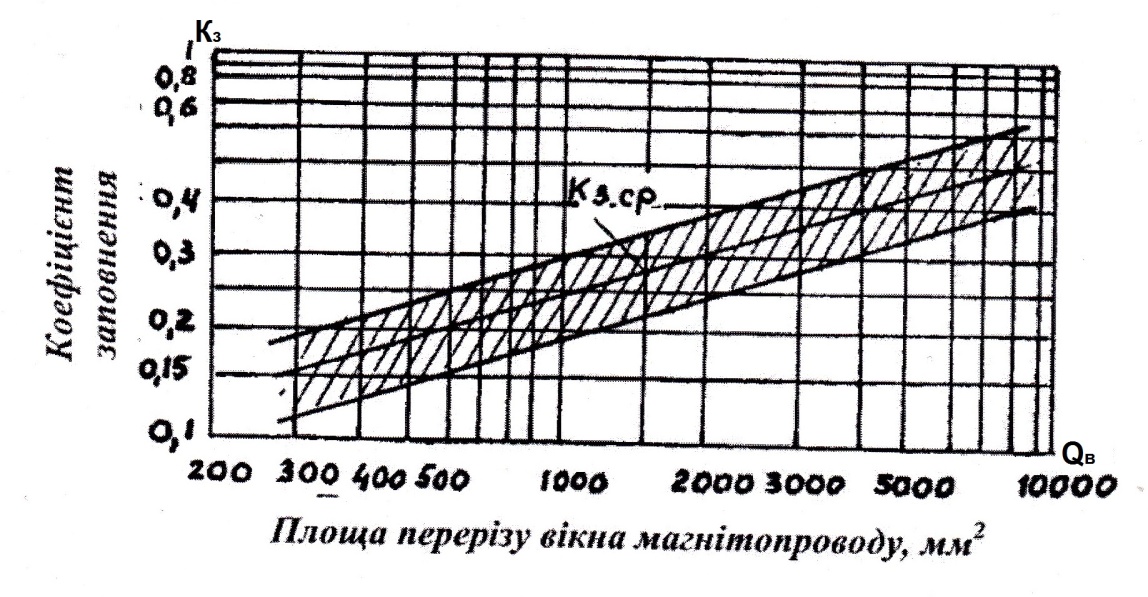

Графік для визначення коефіцієнта заповнення вікна

=__________

2.6 Значення площі, яку займає обмотка, отримують за виразом

= · = ________________,

2.7 Визначають площу поперечного перерізу ( ) ізольованого проводу

= =

2.8 Визначають діаметр( ) ізольованого проводу

= 1,1 =

2.9 Вибирають найближчий стандартний діаметр нового проводу у сторону

зменшення (додаток 4.2). = ________

3. Перераховують обмотувальні дані котушки з однієї напруги на іншу згідно завдання (додаток 4.1).

3.1 Визначають число витків після перемотки:

= · =

де - початкове число витків при напрузі ;

- число витків після перемонтування на напругу .

3,2 Визначають діаметр проводу після перемотки.

= =

де - діаметр проводу до перемотки,мм;

- діаметр проводу після перемотки, мм

3.3. Вибирають найближчий стандартний діаметр нового проводу без ізоляції у сторону зменшення (додаток 4.2)

=

Висновки:_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________
