Государственное образовательное учреждение высшего профессионального образования

«Петербургский государственный университет путей сообщения

Министерства путей сообщения Российской Федерации»

Специальность: ВиВ

Кафедра: «Управление технологией и строительства»

Курсовой проект по дисциплине «Технология и механизация строительного производства»

Проверил: Кабанов А.В.

Выполнил: А.С. Лебедев

Шифр 07-ВиВ-12

Санкт – Петербург

2012 год

Введение

Исходные данные

1. Один резервуар – 20000 м³.

2. Грунты – песок.

3. Уровень грунтовых вод – 1,5 м.

4. Время года – лето.

5. Материал труб – металлические, диаметр – 500 мм, глубина заложения трубопровода – 3,5 м, L = 1500 м.

В соответствии с заданием в курсовом проекте выполнены следующие объемы работ:

• Разработана технология отрывки котлована.

• Разработана технология монтажа сборных конструкций.

• Разработана технология отрывки участка напорного трубопровода.

• Выполнены чертежи технологических схем выполнения заданных видов работ.

• Построены циклограммы монтажа одного резервуара.

Подземные (резервуарного типа) сооружения возводятся в открытых котлованах. Размеры котлована устанавливаются в зависимости от заданных параметров сооружения в плане и по глубине, а также от принятой технологии производства монтажных работ.

В данном проекте предусмотрено производство земляных работ в открытых котлованах.

Монтажные работы выполняются краном. Схема установки - с заездом в котлован.

Поперечное сечение траншеи для прокладки напорного трубопровода выбрано по минимуму текущих затрат (себестоимости) 1 пог. м траншеи.

Часть 1.

РАЗРАБОТКА ТЕХНОЛОГИИ ОТРЫВКИ КОТЛОВАНА

Определение объемов работ

Размеры котлована в плане

Определим необходимую ширину и длину котлована для расположения в нем резервуара чистой воды размерами 78 x 54 м.

Размеры по низу:

L₂=2*1+L_рез=2+78,26=80,26 м

B₂=2*1+B_рез =2+51,26=53,26 м;

F_низа=80,26*53,26=4275 м²

Размеры по верху:

L₁=L₂+2*h_котл=80,26+2*8,27=96,8 м

B₁ = B₂+2mh = 53,26+218,27=71,8 м,

F_верха=96,8*71,8=6950 м²

Так как уровень грунтовых вод в данном районе составляет 1,5 метра, то предварительно осуществляются работы по осушению котлована.

Для сравнения принимаем скрепер и экскаватор, так как их техническая область применения соответствует параметрам возводимых сооружений

Принимая во внимание, что строительная площадка предварительно спланирована, объем котлована V_к трапецеидального продольного сечения определяется по формуле:

где:

h_р – глубина разработки котлована;

L₁ L₂ – длина котлована соответственно по верху и по дну;

B₁ B₂ - ширина котлована соответственно по верху и по дну.

Крутизна откоса для котлована глубиной 7,86 м в песчаных грунтах составляет 1:1,5.

Таким образом, размеры котлована составляют:

• глубина (h_р) – 7,86 м;

• ширина по дну (В₂) – 53,26м;

• длина по дну (L₂) – 80,26м;

• ширина по верху котлована (В₁) – 71,8 м;

• длина по верху котлована (L₁) – 96,8 м.

Объем котлована (трапецеидального продольного и поперечного сечений) составляет:

Объем земляных работ для устройства въездной траншеи (для спуска бульдозера):

,

где m_в^' и m – коэффициенты заложения откосов котлована и дна въездной траншеи;

b – ширина въездной траншеи по дну;

H – глубина котлована;

35° - уклон въездной траншеи.

Объем грунта при зачистке котлована:

,

где S_ф – площадь фундамента по низу, м²;

h_H – величина недобора грунта экскаваторами ( при объеме ковша более 0,65 м³ принимаем h_Н =0,20м).

Объем грунта для засыпки котлована, после установки резервуара:

V_зас.=(43687-18458)/1,02=24734 м³

Объем грунта, подлежащей вывозке:

.

Таким образом: объем котлована V_к = 43687м³, объем грунта при зачистке котлована V_зач = 795,6м³, объем грунта обратной засыпки V_зас = 24734м³, объем лишнего грунта V_лг = 18953м³.

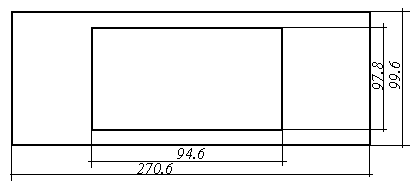

Определяем размеры земляного сооружения:
