2. Определение расстояний по карте различными способами – 25 мин.

При создании топографических карт спроектированные на уровенную поверхность линейные размеры всех объектов местности уменьшают в определенное количество раз. Степень такого уменьшения называется масштабом карты. Масштаб может быть выражен в числовой форме (численный масштаб) или в графической (линейный, поперечный масштабы) —в виде графика.

Расстояния по карте измеряют, пользуясь обычно численным или линейным масштабом. Более точные измерения выполняют с помощью поперечного масштаба.

Численный масштаб – это масштаб карты, выраженный дробью, числитель которой - единица, а знаменатель - число, показывающее, во сколько раз уменьшены на карте горизонтальные проложения линий местности. Чем меньше знаменатель, тем крупнее масштаб карты. Например, масштаб 1 : 25000 показывает, что все линейные размеры элементов местности (их горизонтальные проложения на уровенную поверхность) при изображении на карте уменьшены в 25000 раз.

Расстояние на местности в метрах и километрах, соответствующее 1 см на карте, называется величиной масштаба. Она указывается на карте под численным масштабом.

При пользовании численным масштабом расстояние, измеренное на карте в сантиметрах, умножают на знаменатель численного масштаба в метрах. Например, на карте масштаба 1 : 50 000 расстояние между двумя местными предметами равно 4,7 см; на местности оно будет 4,7 х 500 = 2350 м. Если расстояние, измеренное на местности, необходимо отложить на карте, его надо разделить на знаменатель численного масштаба. Например, на местности расстояние между двумя местными предметами составляет 1525 м. На карте масштаба 1 :50 000 оно будет 1525 : 500=3,05 см.

Линейный масштаб представляет собой графическое выражение численного масштаба. На шкале линейного масштаба оцифрованы отрезки, соответствующие расстояниям на местности в метрах или километрах. Это облегчает процесс измерения расстояний, так как не требуется производить вычисления.

Измерения по линейному масштабу выполняют с помощью циркуля - измерителя. Длинные прямые линии и извилистые линии на карте измеряют по частям. Для этого устанавливают раствор («шаг») циркуля - измерителя, равный 0,5 - 1 см, и таким «шагом» проходят по измеряемой линии (Слайд № 21), ведя счет перестановок ножек циркуля -измерителя. Остаток расстояния измеряют по линейному масштабу. Расстояние подсчитывают, умножив число перестановок циркуля на величину «шага» в километрах и прибавив к полученной величине остаток. Если нет циркуля -измерителя, его можно заменить полоской бумаги, на которой черточкой отмечают измеренное на карте или откладываемое на ней по масштабу расстояние.Поперечный масштаб - это специальный график, выгравированный на металлической пластинке (Слайд № 22). Построение его основано на пропорциональности отрезков параллельных линий, пересекающих стороны угла.

С лайд № 21. Измерение расстояний по извилистой линии.

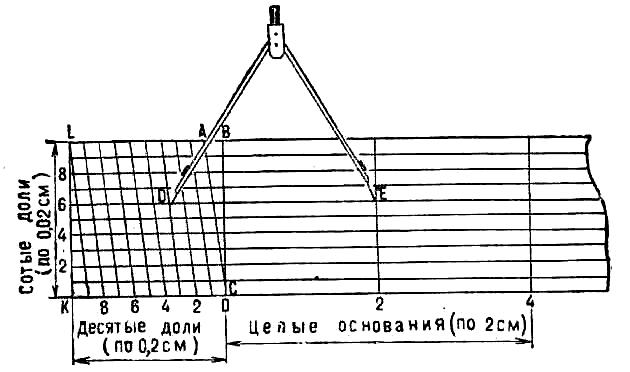

Стандартный (нормальный) поперечный масштаб имеет большие деления, равные 2 см. и малые деления (слева на графике), равные 2 мм. Кроме того, на графике имеются отрезки между вертикальной и наклонной линиями, равные по первой нижней горизонтальной линии 0,2 мм, по второй 0,4 мм, по третьей 0,6 мм и т. д. С помощью поперечного масштаба можно измерять и откладывать расстояния на картах любого масштаба.
