8.4 Армирование марша

Армирование косоуров марша производим пространственным каркасом, состоящим из двух плоских каркасов. В каждом каркасе располагаем, в нижней части, рабочую арматуру 2Ø25мм класса A400, в качестве поперечной арматуры используем стержневую Ø8мм класса A240. Поперечная арматура устанавливается на приопорных участках с шагом 150мм, в средней части с шагом 200мм. В ступенях марша располагаем, закладные детали МН-I в сочетании с гнутой сеткой из проволоки класса В500 Ø3мм.

Площадочные плиты армируются сеткой с рабочими стержнями в обоих направлениях, в качестве рабочей арматуры используем проволочную класса В500 Ø4мм.

Также по углам площадочных плит располагаем, закладные детали из стали ВСт3кп2.

Для монтажа установлены строповочные петли из арматуры класса А240 Ø12мм.

9. Расчет брусковой перемычки

Брусковые перемычки используются в качестве конструктивного элемента для перекрытия проемов оконных и дверных, кроме этого перемычки могут быть плитными и их расчет будет таким же.

Армирование перемычек производится плоскими, пространственными или гнутыми каркасами. Уточнение армирования лучше производить согласно альбому серии, по которому перемычка принята.

Маркировка перемычек принята по ГОСТ 948-84 в соответствии с требованиями ГОСТ 23009-78.

Первая цифра указывает на размеры сечения в мм., абривиатура ПБ - перемычка брусковая, вторая цифра – округленное значение длины в дм., третья цифра – округленное значение максимальной нагрузки в кН/м. В перемычках имеющих строповочные петли, добавлена строчная «п».

9.1 Характеристика изделия

Брусковая перемычка марки 5ПБ27-37-п, с размерами поперечного сечения 250×220мм, длиной 2720мм, предназначена для перекрытия оконного проема в кирпичной стене. Выполнена из тяжелого бетона класса В20, с коэффициентом условий работы γ_b2=0,9.

В качестве рабочей используется стержневая арматура класса А400, поперечная – проволочная класса В500.

Расчет производится по первой группе предельных состояний (на прочность).

9.2 Сбор нагрузок на 1пм перемычки

При расчете необходимо учесть собственный вес перемычки, вес кирпичного столба над перемычкой, нагрузку от междуэтажного перекрытия (в случае если перемычка не несущая от междуэтажного перекрытия нагрузка не учитывается).

- собственный вес перемычки:

, (9.2.1)

где:b-ширина сечения, м;

h-высота сечения, м;

ρ-плотность железобетона, плотность железобетона 25 кН/м³;

γ_f-коэффициент надежности по нагрузке, составляет 1,1

- вес кирпичного столба над перемычкой:

, (9.2.2)

где:Н-высота кирпичного столба над перемычкой, м

ρ-плотность кирпичной кладки, плотность кирпичной кладки 18, кН/м³

- от междуэтажного перекрытия:

, (9.2.3)

где: L-длина плиты, м

q_табл.-расчетное значение нагрузки от перекрытия, кН/м²

Полная нагрузка составит:

Σq=1,51+6,83+12=20,34кН/м

9.3 Статический расчет

За расчетную схему перемычки принята балка свободно лежащая на двух опорах с равномерно распределенной нагрузкой.

Расчетная длина балки составит, по формуле 2.3.1:

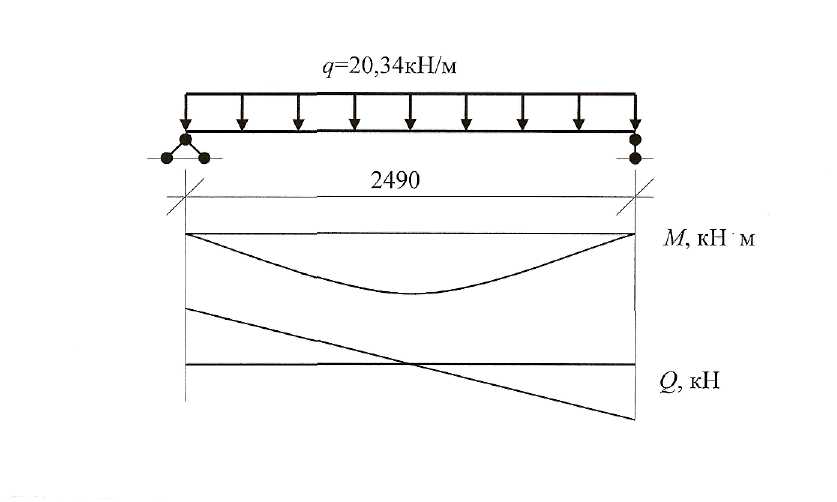

рис.9.3.1. Расчетная схема

Согласно принятой расчетной схеме максимальные значения усилий действующих на перемычку определяем по формулам 2.3.2 и 2.3.3:
