5.3 Статический расчет

Определяем отношение сторон панели для уточнения расчетной схемы:

-панель работает как плита, опертая по контуру.

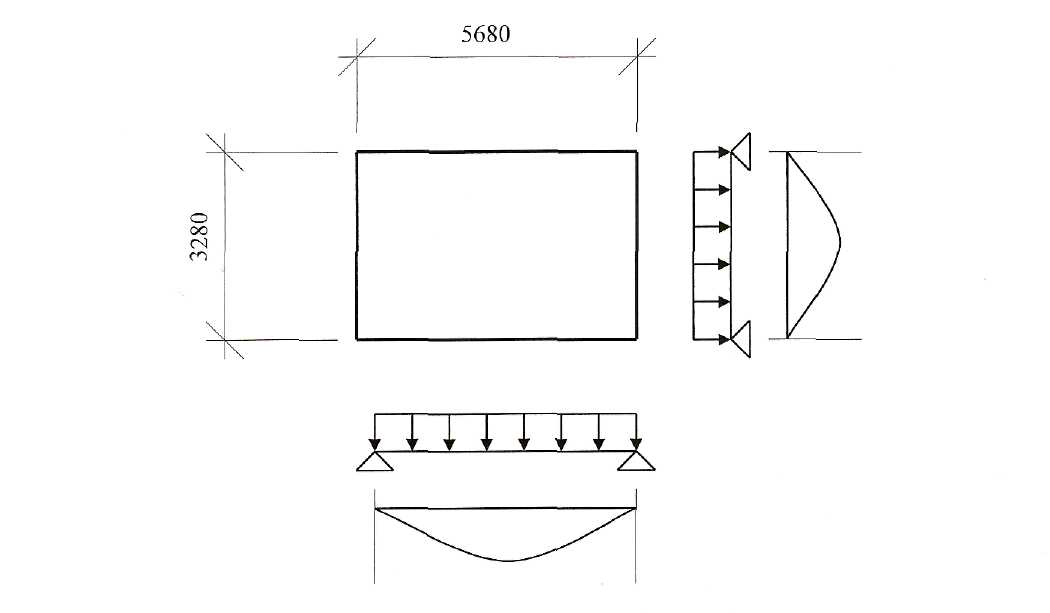

рис.5.3.1 Расчетная схема

Расчет рабочей арматуры будет производиться по двум направлениям на действие изгибающих моментов М₁ и М₂. Используем таблицу для расчета плит, опертых по контуру, при равномерно распределенной нагрузке:

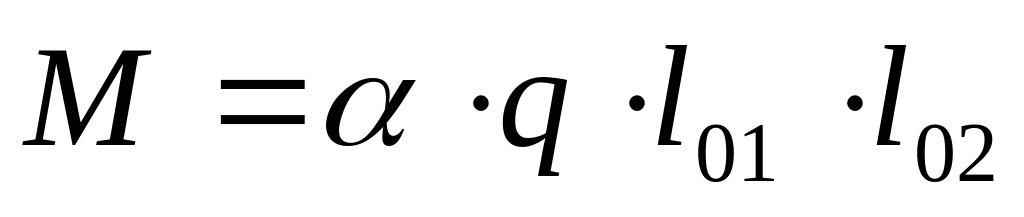

, (5.3.1)

где:α-табличный коэффициент, зависит от отношения сторон панели и характера их работы

l₀₁ и l₀₂ – расчетные длины панели в обоих направлениях, м

глубина опирания панели составляет 85мм:

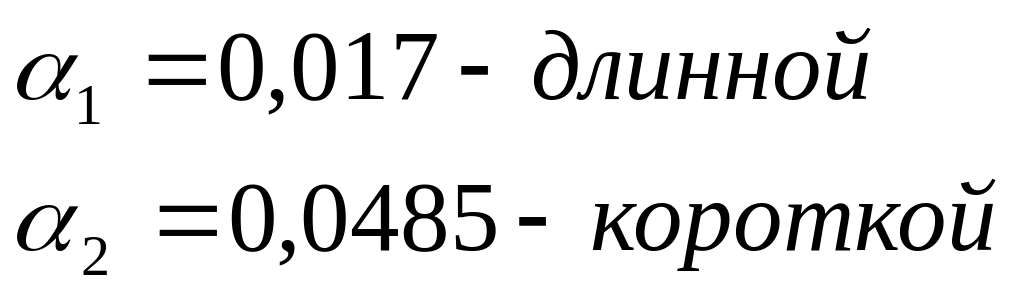

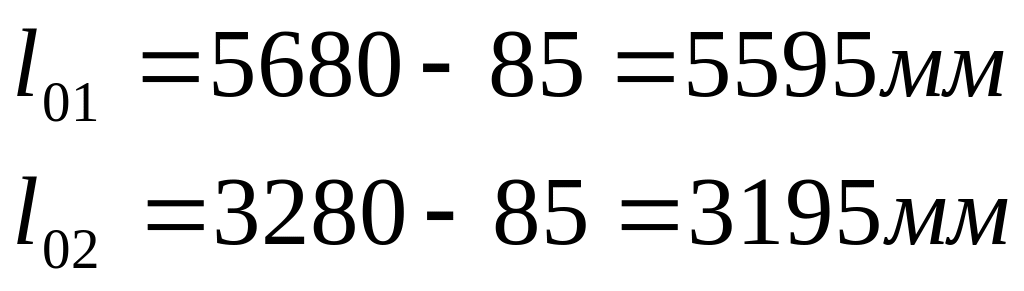

Тогда подставляя значения в формулу 5.3.1, получаем:

5.4 Расчет прочности

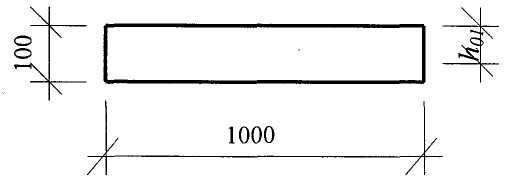

рис.5.4.1 Расчетное сечение по короткой стороне панели

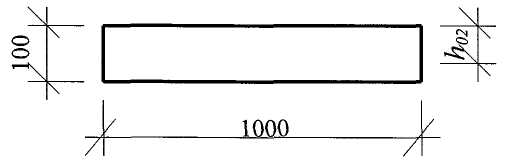

рис.5.4.2 Расчетное сечение по длинной стороне панели

Определяем рабочую высоту панели по обеим сторонам:

где: а – расстояние от центра тяжести рабочего стержня до крайнего нижнего волокна бетона, в первом случае, а=15мм; во втором случае, а=25мм:

Определяем коэффициент α₀ по короткому пролету:

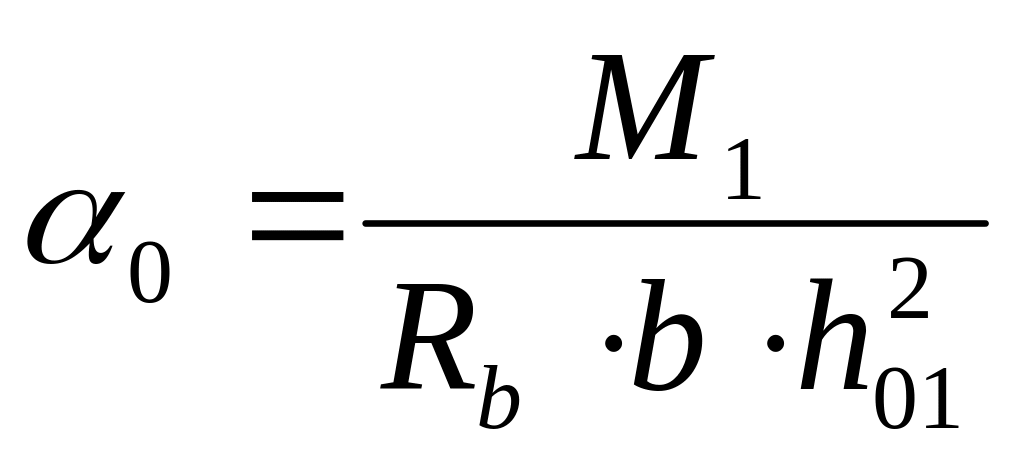

(5.4.1)

где:R_b-расчетное сопротивление бетона растяжению с учетом коэффициента γ_b2, кН/см²

Подставляем значения в формулу 5.4.1, получаем:

По α₀ определяем значение коэффициента η=0,965, определяем площадь поперечного сечения рабочей арматуры, по формуле:

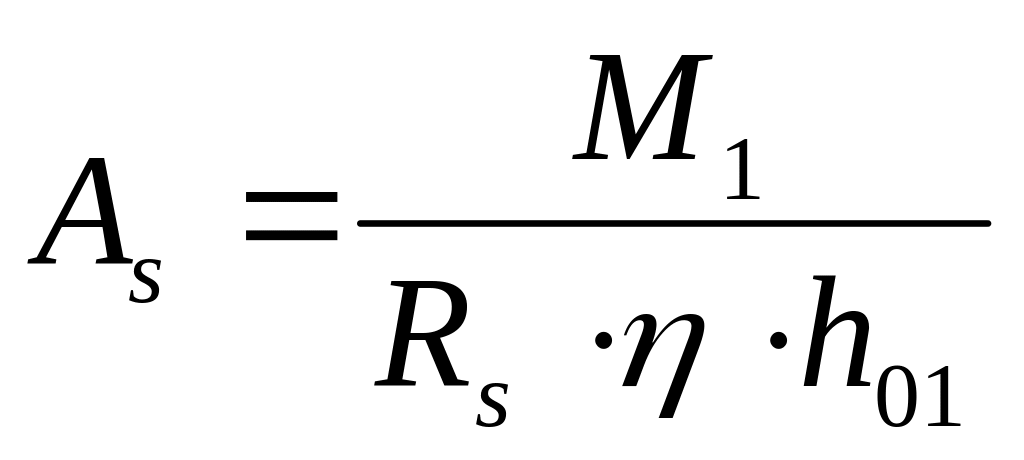

, (5.4.2)

где:R_s-расчетное сопротивление арматуры сжатию, кН/см²

Эта площадь сечения на 1м панели, расставим арматуру с шагом 200мм, получаем 6 стержней с площадью 1,76см², что соответствует Ø6 класса А400 с площадью 1,7см². Принятую арматуру укладываем по короткому пролету.

Производим расчет рабочей арматуры по длинному пролету. Определяем коэффициент α₀, по формуле:

, (5.4.3)

По α₀ определяем значение коэффициента η=0,985, определяем площадь поперечного сечения рабочей арматуры, по формуле:

, (5.4.4)

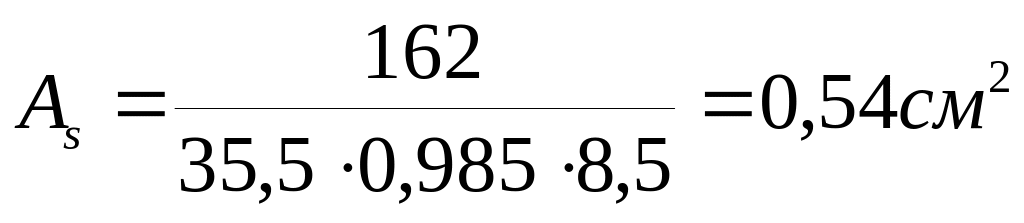

Эта площадь сечения на 1м панели, расставим арматуру с шагом 300мм, получаем 4 стержня с площадью 0,54см², что соответствует Ø5 класса В500 с площадью 1,7см². Принятую арматуру укладываем по длинному пролету.

5.5 Армирование панели

Армирование панели производим сеткой с рабочей арматурой в обоих направлениях. Подлинному пролету располагаем арматуру Ø5 класса В500 с шагом 300мм, по короткому пролету располагаем арматуру Ø6 класса А400 с шагом 200мм.

Для анкеровки устанавливаем петли Ø12 класса А240 в количестве 4 штуки. Для подъема панели устанавливаем 2 петли Ø25 класса А240.

6. Расчет лестничного марша плитной конструкции

Лестницы подразделяют на главные и вспомогательные. По количеству маршей в пределах одного этажа - на двухмаршевые, трехмаршевые и распашные.

Минимальная ширина марша для основных лестниц 1,2м, максимальная ширина 2,4м. В одном марше количество ступеней должно быть не менее трех и не более 16. Допускается увеличение ступеней, если лестница ведет на чердак или в подвал. Ширину лестничных площадок принимают не менее ширины марша.

Лестницы из сборных железобетонных элементов устраивают, как правило, двухмаршевыми, состоящими из площадочной плиты, монолитно окаймленной ребрами (балками), лестничного марша со ступенями. Марши опираются на консольные выступы крайних (лобовых) ребер площадочных плит и соединяются с ними с помощью закладных деталей не менее чем в двух местах.

При большом пролете (более 3м в горизонтальной проекции) марши можно проектировать раздельными – из косоуров и ступеней. Возможно также использование укрупненных лестниц, состоящих из полуплощадок и марша, изготавливаемых совместно.

Сборные марши изготавливают с полнотелыми железобетонными ступенями и с тонкостенными складчатыми ступенями. Складчатые ступени снижают расход бетона на 30%.

Укрупненные марши и площадочные плиты лестниц представляют собой ребристые железобетонные плиты, работающие на изгиб. Косоуры раздельных маршей являются балочными элементами, рассчитываемыми на изгиб как свободно опертая балка. При расчете лестниц необходимо учитывать угол наклона, который составляет ≈30^˚.
