3.2 Содержание задания

3.2.1. Определить основные размеры шпоночного соединения.

3.2.2. Выбрать поля допусков деталей шпоночного соединения.

3.2.3. Рассчитать размерные характеристики.

3.2.4. Выполнить схему расположения полей допусков деталей шпоночного соединения.

3.2.5. Выполнить эскизы шпоночного соединения в сборе.

3.2.6. Назначить посадки и определить предельные размеры деталей.

3.2.7. Выполнить эскиз шлицевого сопряжения.

3.3 Часть первая. Выполнение задания

Номинальный диаметр соединения 230 мм; соединение нормальное.

3.3.1 Определяем параметры шпоночного соединения согласно ГОСТ 23360-78. Для диаметра вала d=230 мм и в соответствии с условиями соединения записываем:

ширина шпонки b= 50 мм;

высота шпонки h= 28 мм;

длина шпонки l= 200 мм;

фаска S= 1,0 мм;

глубина паза на валу t₁= 17 мм;

- во втулке t₂=11,4 мм;

радиус закругления S₁=1,0 мм.

3.3.2 Согласно ГОСТ 26360-78 находим поля допусков.

ширина шпонки b = 50h9

высота шпонки h = 28h11

длина шпонки l = 200h14

ширина паза на валу b₁= 50N9

ширина паза во втулке b₂= 50Js9

длина паза по валу l₁= 200H15

3.3.3 Находим числовые значения размерных характеристик шпоночного соединения и заносим в таблицу.

Таблица 1

Наименование параметра	Буквен- ное обозна- чение	Номин размер, мм	Обоз- нач-е поля допус- ка	Предельные отклонения, мм		Предельные размеры, мм			Допус-ки, мм
				верхнее	нижнее	макс.		мин.
Ширина шпонки	b	50	h9	0	-0,062	50	49,938		0,062
Высота шпонки	h	28	h11	0	-0,130	28	27,87		0,130
Длина шпонки	l	200	h14	0	-1,150	200	198,85		1,150
Ширина паза на валу	b1	50	N9	0	-0.062	50	49,938		0.062
Ширина паза во втулке	b2	50	Js9	+0,032	-0,032	50,032	49,968		0.064
Длина паза на валу	l1	200	H15	+1.850	0	201,85	200		1.850
Глубина паза на валу	t1	17	-	+0,200	0	17,2	17		0,200
Глубина паза во втулке	t2	11,4	-	+0,200	0	11,6	11.4		0,200

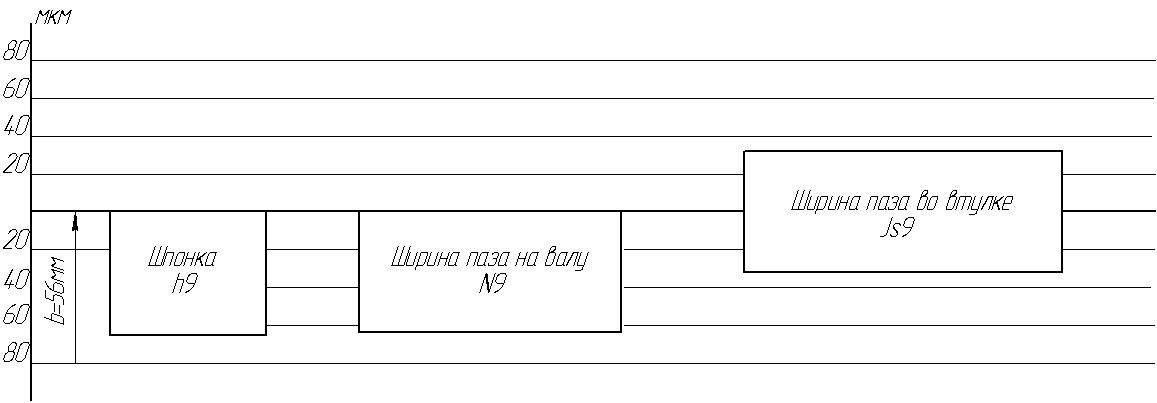

3.3.4 Выполняем схему расположения полей допусков шпоночного соединения (рис. 5).

рис. 5

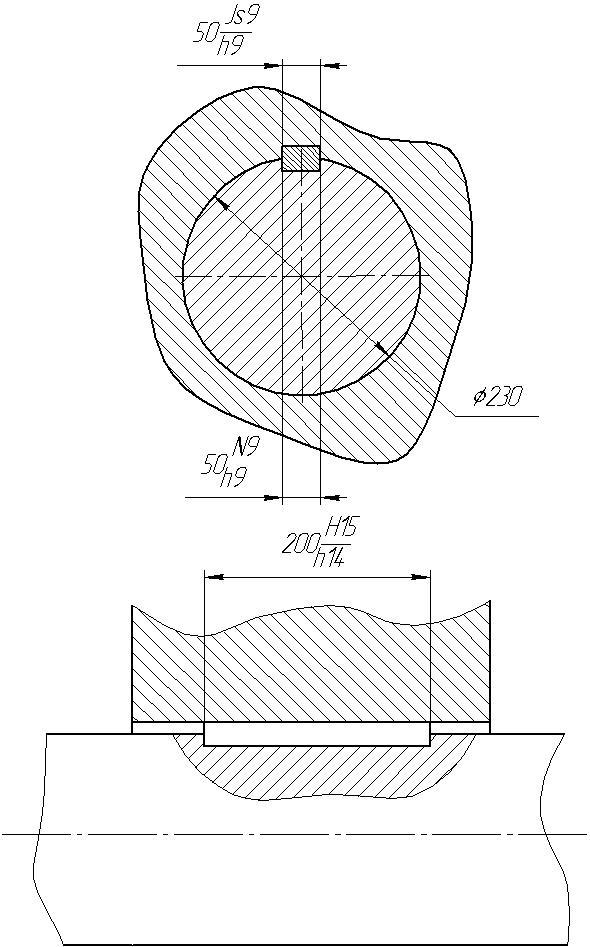

3.3.5 Выполняем эскиз шпоночного соединения с обозначением посадок

(рис. 6).

рис. 6
