10.6 Электронный блок управления (эбу)

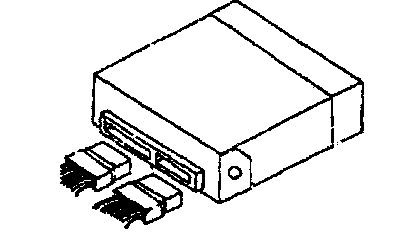

Рис.10.12.
Внешний вид ЭБУ.
Электронный блок управления (ЭБУ) расположен за панелью обивки с правой стороны салона автомобиля (Рис.10.12). ЭБУ является основным элементом системы впрыска топлива. ЭБУ постоянно получает сигналы от различных датчиков и осуществляет управление важнейшими системами и узлами двигателя. Кроме того, ЭБУ выполняет функции диагностики неисправностей систем и узлов двигателя. При обнаружении какой-либо неисправности ЭБУ включает сигнализатор "Требуется техобслуживание двигателя", определяет и заносит в память соответствующий код (коды) неисправности. Это облегчает в дальнейшем проведение диагностики отказов. На автомобиль установлен ЭБУ типа IEFI-6. При отказе ЭБУ заменяется в сборе, поскольку не содержит ремонтопригодных элементов. Параметры и алгоритмы управления хранятся в стираемом программируемом постоянном запоминающем устройстве (СППЗУ). Вариант программы, записанной в ПЗУ, обозначен номером ЭБУ, который соответствует идентификационному номеру автомобиля.
ЭБУ осуществляет питание различных датчиков и выключателей постоянным напряжением 5 и 12 В. Электрические цепи ЭБУ обладают высоким сопротивлением, поэтому при соединении клемм питания с контрольной лампой последняя не горит.
Для точного измерения напряжения питания следует применять цифровой вольтметр с высоким полным сопротивлением (10 МОм). ЭБУ управляет работой топливнык форсунок, клапаном холостого хода, сцеплением компрессора и т. д. с помощью специальных электронных устройств (4-х канальных драйверов), предназначенных для обработки выходных управляющих сигналов ЭБУ.
ЭБУ выполнен необслуживаемым. Поэтому при отказе ЭБУ он подлежит замене в сборе.
Контроль за работой узлов автомобиля осуществляют датчики, соединенные с ЭБУ.
Краткое описание некоторых датчиков приведем ниже.
10.6.1 Датчик температуры охлаждающей жидкости

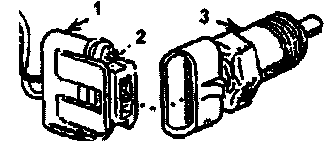

Рис. 10.13. Конструкция датчика температуры.
Датчик температуры охлаждающей жидкости показан на Рис. 10.13. Он содержит электрический разъем 1, лапку фиксатор 2 и корпус 3. Датчик температуры жидкости. ДТЖ установлен в системе охлаждения двигателя. В ДТЖ используется термистор, который изменяет электрическое сопротивление в зависимости от температуры. При низкой температуре охлаждающей жидкости (-40С) сопротивление термистора составляет около 100 кОм, а при высокой температуре (130С) – только 70 Ом. ЭБУ питает сеть ДТЖ постоянным опорным напряжением через последовательно включенное сопротивление. Напряжение сигнала ДТЖ велико, когда двигатель холодный и уменьшается по мере прогрева двигателя. По напряжению сигнала ДТЖ ЭБУ определяет температуру двигателя, которая учитывается при управлении многими системами и узлами двигателя. При отказе цепи ДТЖ ЭБУ устанавливает код неисправности (14) и записывает его в память. Для устранения отказа необходимо провести диатонику и отремонтировать проводку или заменить датчик.
10.6.2 Датчик температуры воздуха во впускном коллекторе (трубопроводе) (ДТВ).
В ДТВ используется термистор, который изменяет электрическое сопротивление в зависимости от температуры. При низкой температуре воздуха (-40° С) сопротивление термистора составляет около 100 кОм, а при высокой температуре (130° С) - только 70 Ом. ЭБУ питает цепь ДТВ постоянным опорным напряжением через последовательно включенное сопротивление. Напряжение сигнала ДТВ достаточно велико.
10.6.3. Датчик концентрации кислорода в отработавших газах (ДКК)

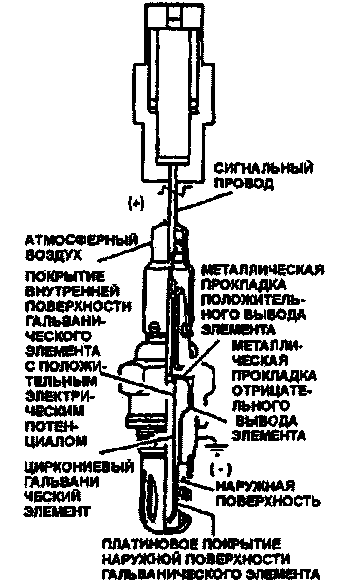

Рис.10.14. Датчик концентрации кислорода в отработавших газах.
ДКК установлен в выпускном трубопроводе и омывается потоком отработавших газов. В зависимости от содержания кислорода в отработавших газах изменяется напряжение сигнала датчика. Напряжение сигнала может изменяться от 0,1 В при высоком содержании кислорода.
10.6.4. Датчик положения дроссельной заслонки (ДДЗ)

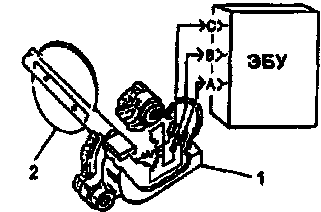

Рис.10.15.
Схема датчика положения дроссельной
заслонки.
1- датчик положения дроссельной заслонки. 2- дроссельная заслонка ДДЗ представляет собой потенциометр, который установлен в корпусе дроссельной заслонки и связан с ее осью. Проводка ДДЗ включает в себя провод питания с напряжением 5 В, "массовый" и сигнальный провода.
10.6.5. Датчик абсолютного давления во впускном трубопроводе (ДАД).

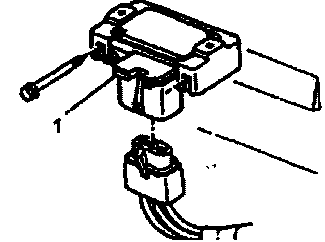

Рис.10.16. Датчик абсолютного давления во впускном трубопроводе (ДАД).
1- датчик абсолютного давления во впускном трубопроводе, ДАД предназначен для преобразования давления во впускном трубопроводе, которое зависит от нагрузки двигателя и частоты вращения коленчатого вала, в электрическое напряжение.
10.6.6. Датчик скорости автомобиля (ДСА)

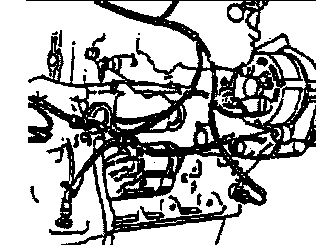

Рис.10.17. Схема датчика скорости автомобиля.
Датчик скорости автомобиля ДСА посылает в ЭБУ сигнал переменного напряжения, который преобразуется в скорость в единицах км/ч. Имеется несколько типов ДСА.
10.6.7. Датчик включения системы кондиционирования воздуха
Датчик подает на вход ЭБУ сигнал при нажатии на кнопку А/С. При получении этого сигнала ЭБУ корректирует режим холостого хода двигателя прежде, чем включит сцепление компрессора. При отсутствии сигнала компрессор не включатся.
10.6.8. Автомобильные видеодатчики.
Большинство автомобильных видеодатчиков, или неизлучающих датчиков изображений, имеют в своей основе принцип действия, применяемый в цифровых фотоаппаратах, камерах сотовых телефонов, видеокамерах или камкордерах. Как известно, цветная цифровая видеотехнология с мегапиксельным разрешением в настоящее время доступна по цене и привлекательна для многих автомобильных применений.
В отличие от обычных видеокамер и камер фотоаппаратов, к автомобильным видеодатчикам предъявляются очень жесткие требования:
способность функционировать в различных условиях освещенности;
обеспечение высокой надежности работы и гарантия дорожной безопасности в соответствии с автомобильными стандартами;
обеспечение стандартизированных показателей динамического диапазона, чувствительности, спектральной полосы;
автоматическое распознавание объектов в любых условиях сцены: освещенности, скорости движения объекта;
высокий показатель частоты смены кадров;
малое энергопотребление и включение схем отвода тепла при нагреве камеры вследствие рассеяния мощности — для повышения срока службы камеры и уменьшения температурных шумов пикселей;
стоимостная эффективность, доступность элементной базы в массовых объемах по низкой цене.
К важнейшим характеристикам автомобильных камер относятся:
оптический формат — физические размеры фоточувствительной матрицы, выражаемые в долях дюйма (1/4,1 /3);
разрешение — количество элементов матрицы, выражаемое численно по числу горизонтальных/вертикальных пикселей или их общему числу в мегапикселях.
Чем больше оптический формат (1/3>1/4), тем больший участок захватывает видеодатчик и тем меньше при прочих равных условиях геометрические искажения изображения, но камеры формата 1/4 являются более миниатюрными. Чем выше разрешение, то есть чем больше элементов матрицы задействовано в формировании изображения, тем выше качество изображения (четкость и чувствительность). В любой камере часть пикселей остается пассивной, поэтому при анализе чувствительности учитывается количество ее активных пикселей. Другие важные показатели в спецификации видеодатчиков.
Светочувствительная область в мм,
Размер пикселей в мкм.
Эти параметры определяют заполнение светочувствительной области пикселями и в дальнейшем характеризуют эффективность сбора света, или чувствительность. Меньшие по размеру пиксели, скомпонованные в матрице более плотно, обеспечивают более высокое разрешение изображения.
• Фактор заполнения пикселя — отношение светочувствительной области к общему размеру пикселя (характеризует заполнение пикселей, в которые встраиваются транзисторы).
Фактор заполнения, по сути, определяет долю площади микросхемы, чувствительной к свету. Для устранения малого фактора заполнения многие датчики оснащаются массивом микролинз. Большие размеры пикселей и повышенный фактор заполнения увеличивают чувствительность датчика. Больший пиксель, в сравнении с меньшим, произведенный по той же технологии, будет характеризоваться и меньшими шумами.
Частота смены кадров — число кадров в секунду, воспринимаемое камерой, — важнейший показатель скорости работы в динамических условиях окружающей среды: съемки объектов, движущихся с высокой скоростью.
Скорость передачи данных в мегапикселях за секунду (Мп/с).
Скорость обработки данных, или рабочая тактовая частота (порядка 27 МГц), или частота входной синхронизации — привязки видеосигнала к фазе напряжения внешнего источника синхроимпульсов или другого видеосигнала.
Динамический диапазон сцены — это отношение наиболее высокой интенсивности света к наименьшей. В диапазоне от освещения лунной ночи до яркого солнечного света диапазон сцены составляет 120 дБ.
Желаемый динамический диапазон автомобильных видеодатчиков — соотношение между самой темной и самой яркой областью сцены, которую датчик может захватить одновременно — также составляет 120 дБ (компания Omron заявляет в спецификации камеры HDRC динамический диапазон даже в 170 дБ), но, в зависимости от применения, для автомобильных камер с высокими рабочими характеристиками он может быть и меньшим — порядка 72 дБ. Если динамический диапазон камеры недостаточно широк в сравнении с динамическим диапазоном сцены, изображение будет терять детали на темных областях и насыщаться в ярких областях, что может повлиять на безопасность.
Чувствительность камеры определяется эффективностью работы матрицы (сбора света и преобразования фотонов в электроны) — соотношением выходного фототока и энергии воздействующего света (монохроматическая чувствительность на определенной длине волны), выходного фототока и светового потока (интегральная чувствительность), а также шумовым порогом обнаружения фотонов. Главным фактором, ограничивающим порог чувствительности, является темновой ток — ток пикселя в анодной цепи фотоэлемента, возникающий без влияния освещения катодной части вследствие термоэлектронной эмиссии; второй наиболее значимый фактор — тепловой (или термический) шум. В связи с технологией производства даже в пределах каждого пикселя уровни темнового тока и теплового шума различаются.
Помимо рабочей температуры, важным показателем видеодатчиков для эксплуатации в автомобильных условиях является их корпусирование — соответствие квалификационному стандарту Automobile Electronics Council (AEC Q100), работающих в жестких условиях эксплуатации.
