4.3.2 Вибір режиму тво
Режим ТВО включає: тривалість попередньої витримки; визначення температури ізотермічної витримки; тривалість періодів: підіймання температури, ізотермічної витримки, охолодження.
Тривалість попередньої витримки.
Основним призначенням попередньої витримки виробів до початку теплової обробки, є створення благоприємних умов для розвитку процесів гідратації цементів і формування початкової структури бетону, здатній сприймати температурні напруження без порушень.
Оптимальна тривалість попередньої витримки для різних бетонів не є постійною, вона залежить від активності цементу, В/Ц, рухомості бетону і температури оточуючого середовища та знаходиться в межах 1-5 годин. Чим вище марка цементу і бетону, а також чим вище температура оточуючого середовища і жорсткість бетонної суміші, тим може бути коротчий час попередньої витримки. Введення хімічних добавок (прискорювачів твердіння) призводить до скорочення, а поверхньоактивних добавок – до збільшення тривалості попередньої витримки.
Використання попередньої витримки особливо доцільно при пропарюванні розпалублених виробів, а також виробів з великими відкритими поверхнями.
Так як плита аеродромних покрить виготовляється з бетонної суміші жорсткістю Ж-1, обираю тривалість попередньої витримки τп.в. = 2 години.
Визначення температури ізотермічного прогріву.
Оптимальна температура ізотермічного прогріву в ямних камерах при використанні портландцементів складає 80-850С, а при використанні шлакопортландцементів та пуццоланових цементів – 90-950С.
Так як для виготовлення плит аеродромних покрить прийнято звичайний портландцемент, то приймаю температуру ізотермічної витримки tіз.в. = 850С.
Тривалість періодів ТВО.
Тривалість ТВО та окремих її періодів залежить від класу (марки) бетону, товщини виробу та виду бетону. Для плит аеродромних покрить виготовлених з важкого бетону, марка якого по міцності Rб = 350, при максимальній товщині виробу 140 мм, приймаю такий режим ТВО (приклад):
τтво = 9 (3+4+2) год.
τп.в. = 2 год. (Л.28, с.280, табл.22.2)
За рахунок введення до балки «Релаксол-Темп1» скорочую час ТВО (за рахунок тривалості ізотермічної витримки) на одну годину
Будую графік ТВО за такими данними:
τп.в. = 2 год.;
τ1 = 3 год.;
τ3 = 3 год.;
τ4 = 2 год.

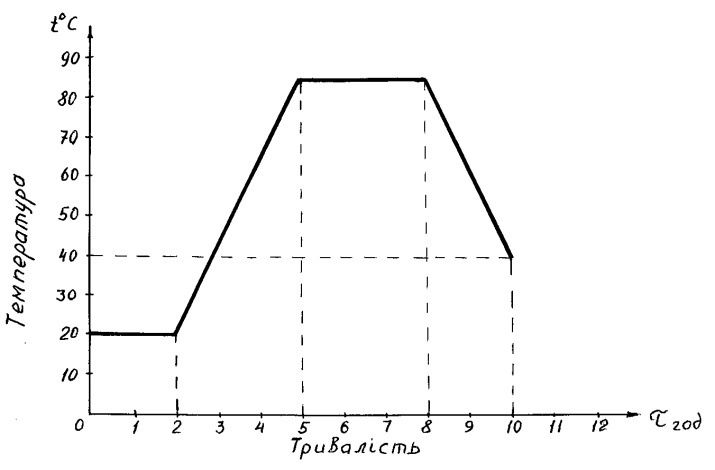

Мал. 9 Графік ТВО
4.3.3 Конструктивний розрахунок ямної пропарювальної камери
Лінійні розміри камери розраховують залежно від розмірів форм та їх кількість у камері
Внутрішні розміри камери:
4.3.3.1Довжина камери
lк = n∙lф+(n+1)∙l1, м
де n – кількість форм, які вкладають по довжині камери, шт;
lф – довжина форм, м;
l1 – відстань проміж формами, формами та стінкою камери з урахуванням зазору при укладанні виробів в камеру, l1 = 0,2-0,25м
lк = 1·6,56+(1+1)·0,25=7,06, м
6,56+2·0,25
4.3.3.2 Ширина камери
bк = n1∙bф+(n+1)∙b1,м
де n1 – кількість форм, які укладають по ширині камери, шт.;
bф – ширина форми, м;
b1 – відстань проміж формами, формами та стінкою камери з урахуванням борта форми, b1 = 0,2-0,25м
bк =2·1,58+(2+1)·0,25=3,91,м
4.3.3.3 Висота камери
hк = n2·hф + (n2-1)·hпр + h1+h2, м ,
де n2 – кількість форм по висоті камери, шт.;
hф – висота форми, м;
h1 – відстань між нижньою формою та дном камери, м; h1 = 0,15 м;
h2 – відстань між верхнім виробом та кришкою камери, м; h2 = 0,05м;
hпр – товщина прокладки, м; hпр=0,08м
hкдоп
n2 = ------------------------, шт. (округлити у меншу сторону до цілого числа)
hф + hпр
де hкдоп – допустима висота камери, м; hкдоп = 3м.
hк = __________________________, шт
4.3.3.4 Кільксть форм в камері
Nф.к. = n · n1 · n2 , шт.
4.3.3.5 Кількість виробів в камері
Nв.к. = Nф.к. · nв.ф. , шт.
де nв.ф. – кількість виробів в формі, шт.
4.3.3.6 Корисна ємність ямної камери
Ек = Vв · Nв.к., м3,
де Vв – обсяг бетону в виробах, м3
Nв.к. – кількість виробів в камері, шт.
Ек = ________________________, м3
4.3.3.7 Загальний обсяг камери
Vк = lk · bk · hk , м3
Vк = _______________________, м3
4.3.3.8 Коефіцієнт загрузки камери
Ек
К3 =---------------
Vк
4.3.3.9 Тривалість загрузки камери
nв.к. Nф.к. · τ΄
τ3= --------- + --------------------- , год
Г.Пгод 60
де τ΄ - тривалість зняття форми з віброплощадки та переміщення її до камери, хв.
4.3.3.10 Тривалість розгрузки камери
Nф.к. · τ΄΄
τрозг = -------------------- , год
60
де τ΄΄ - тривалість вийняття форми з камери і установки її на пост розпалублення, хв.
4.3.3.11 Тривалість обороту камери
То.к. = τ΄ + τп..в. + τтво + τ΄΄, год
То.к.= _____________________, год.
де τп..в. – тривалість попередньої витримки, год.
τтво – тривалість ТВО, год.
4.3.3.12 Коефіцієнт обернення камери.
Ко=
де Кв - коефіцієнт організації виробництва, який показує перехід від двозмінної роботи при формуванні до трьохзмінної роботи при ТВО; Кв = 0,6-0,7.
Ко = _______________________
4.3.3.13 Необхідна кількість ямних камер визначається за формулою
(Варіант №1)
Рріч · То.к
Nкрозр = ------------------------------------ , шт. ,
Тр· 0,943· 24· кв · Vв · Nв.к.
де Nкрозр – розрахункова кількість камер, шт.;
Р річ – річна продуктивність цеху, м3;
То.к – тривалість обороту камери, год;
Тр - кількість розрахункових робочих діб за 1 рік, Тр = 253;
0,943 – річний коефіцієнт використання основного технологічного обладнання;
24 – число годин на добу;
Nв.к.- кількість виробів в камері, шт.;
кв – коефіцієнт організації виробництва (кв = 0,6-0,8)
Nкрозр = ________________________, шт
(Варіант №2)
Nкрозр
=
Nкрозр = ________________________, шт
4.3.3.14 Приймаю камери резервні: Nкрез = 1 шт при Nкрозр < 10 шт
Nкрез = 2 шт при Nк ≥ 10 шт
4.3.3.15 Загальна кількість камер
Nк = Nкрозр + Nкрез
Nк =____________________, шт
Згідно з конструктивним розрахунком камери розраховую розміри камери:
4.3.3.16 З урахуванням шару цементно-пісчаного розчину
L1= lк + 0,05∙2 = ___________ м;
В1= вк + 0,05∙2 = __________ м;
Н1=hк + 0,05 = ___________ м;
4.3.3.17. З урахуванням утеплювача з мінеральної вати
L2= L1+0,1∙2= ____________ м;
В2= В1+0,1∙2 = ___________ м;
Н2=Н1+0,1= _____________ м;
4.3.3.18. З урахуванням огородження з бетону
L3= L2+0.2∙2= ___________ м;
В3=В2+0,2∙2= ___________ м;
Н3=Н2+0,2= ____________ м.
4.3.3.19. Обсяг цементно-пісчаного розчину
Vцпр= L1B1H1 – lк bк hк , м3
Vцпр= , м3
4.3.3.20. Обсяг мінеральної вати
Vогрмв = L2В2Н2 – L1B1H1,м3
Vогрмв = , м3
4.3.3.21. Обсяг бетону огороджень
Vогрб = L3B3H3 – L2B2 H2 , м3
Vогрб = , м3
4.3.3.22. Кришка камери, яка виконана з сталевого каркасу та обшивки
товщиною 0,003м, заповнена мінеральною ватою, товщиною 0,2 м
Довжина кришки L4 = lк + 0,4 = __________ м;
ширина кришки В4 = bк + 0,4 = м
висота кришки Н4 = 0,206 мм
4.3.3.23. Розміри утеплювача у кришці
L5 = L4 – 0.03∙2 = _________ м
В5 = В4 – 0,03∙2 = _________ м
Н5 = Н4- 0,03∙2 = __________ м
4.3.3.24. Обсяг мінеральної вати в кришці
Vкрмв = L5B5H5 , м3
Vкрмв = __________ м3
4.3.3.25. Обсяг металу кришки
Vметкр = L4B4H4 – L5B5H5,м3
Vметкр = ___________ м3
4.3.3.26. Сумарний обсяг мінеральної вати
Vмв = Vогрмв + Vкрмв, м3
Vмв = ____________ м3
4.3.3.27. Сумарний обсяг бетону та цементно-пісчаного розчину
V/б = Vогрб + Vцпр, м3
V/б = ____________ м3
