Мікроконтролер може бути як ATmega8 , так і ATmega328. Обидва мікроконтролера сумісні по розташуванню контактів, і розрізняються лише змістом «прошивки». В цілях зниження енергоспоживання , мікроконтролер працює від внутрішнього RC-генератора на 1 МГц. Програма мікроконтролера написана в середовищі FlowCode 4.3.6.61.

При подачі живлення, мікроконтролер на 1 секунду відображає рівень заряду акумулятора (на світлодіодній шкалі з 10 світлодіодів), потім світлодіодна шкала гасне, мікроконтролер переходить в режим енергозбереження, і чекає команд управління. Все управління зроблене на одній кнопці. При утримуванні кнопки більше 1 секунди, ШІМ- регулятор вмикається, на ШІМ- вихід подається сигнал з шпаруватістю 30% (1/3 яскравості світлодіода). При повторному утримуванні кнопки більше 1 секунди , ШІМ- регулятор вимикається, на ШІМ- вихід не подається сигнал (шпаруватість 0%). При короткочасному натисканні на кнопку, відбувається перемикання яскравості 30%- 60%- 100%, а також на 1 секунду відображається заряд акумулятора. Таким чином, одноразове натиснення змінює яскравість світлодіода, а довге натискання вмикає/вимикає світлодіод.

Правильно зібраний пристрій не потребує налаштування. При бажанні можна лише налаштувати мінімальну, середню, і максимальну яскравість на свій розсуд.

Світлодіоди, що відображають рівень заряду акумулятора, можуть бути будь-якими. Налаштувати їх яскравість в невеликих межах можна за допомогою зміни номіналу струмообмежувального резистора R1. Для відображення рівня заряду використовується динамічна індикація, завдяки якій досягається економія енергії, так як в один момент часу світиться тільки один світлодіод.

У схемі застосована мікросхема-джерело опорного напруги TL431. З її допомогою досягається непогана точність вимірювання напруги акумулятора. Живлення на TL431 подається з виводу PC1 мікроконтролера через резистор R3. Подача напруги живлення на TL431 відбувається тільки під час індикації рівня заряду. Після того, як світлодіоди індикації гаснуть, подача напруги живлення припиняється, забезпечуючи економію енергії акумулятора.

На рисунку 2 наведена схема електрична принципова регулятора яскравості.

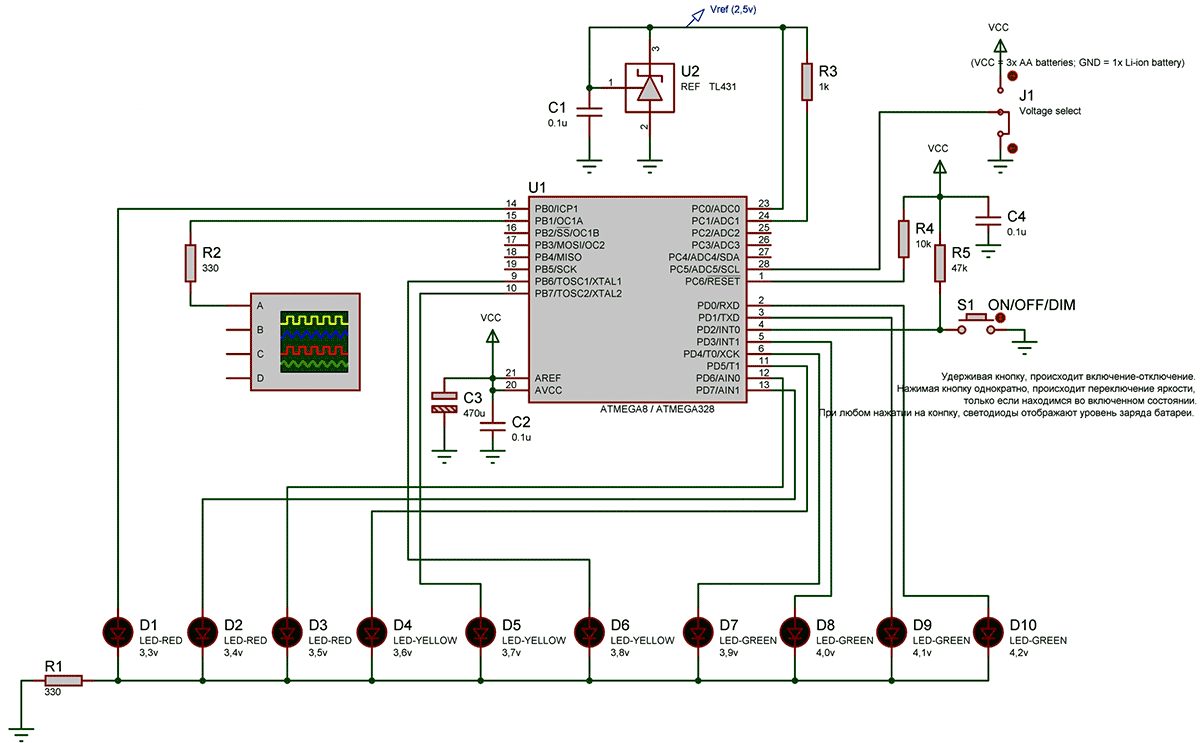

Р исунок 2- Cхема електрична принципова регулятора яскравості на мікроконтролері ATMEGA8

3.3 Економічні характеристики схеми е3 курсового проектування

В таблиці 1 наведені економічні характеристики схеми регулятора яскравості.

Таблиця 1- економічні характеристики схеми регулятора яскравості на мікроконтролері ATMEGA8

Позначення	Тип	Номінал	Кількість (шт.)	Ціна (грн.)
U1	МК AVR 8-біт	ATmega8-16PU	1	37,04
U2	Джерело опорної напруги	TL431ILP	1	2,89
	Резистори
R1, R2	Резистор постійний SMD 1206	330 Ом	2	0,10
R3	Резистор постійний SMD 1206	1 кОм	1	0,05
R4	Резистор постійний SMD 1206	10 кОм	1	0,05
R5	Резистор постійний SMD 1206	47 кОм	1	0,05
	Конденсатори
C1, C2, С4	Конденсатор керамічний SMD 1206	0,1 мкФ	3	0,60
C3	Конденсатор електролітичний	470 мкФ 10В	1	0,90
D1-D10	10-розрядний індикатор	DC-10EWA	1	24,93
S1	Кнопка тактова SMD	TACT 6x6-10	1	0,53
Разом			13	67,14
