1.3 Розрахункові характеристики матеріалів і з'єднань

1.3.1 Розрахункові опори прокату і труб слід визначати за формулами, наведеними у таблиці 1.3.1, де характристичні опори і слід приймати такими, що дорівнюють гарантованому значенню границі текучості і тимчасового опору, які встановлені стандартами чи технічними умовами.

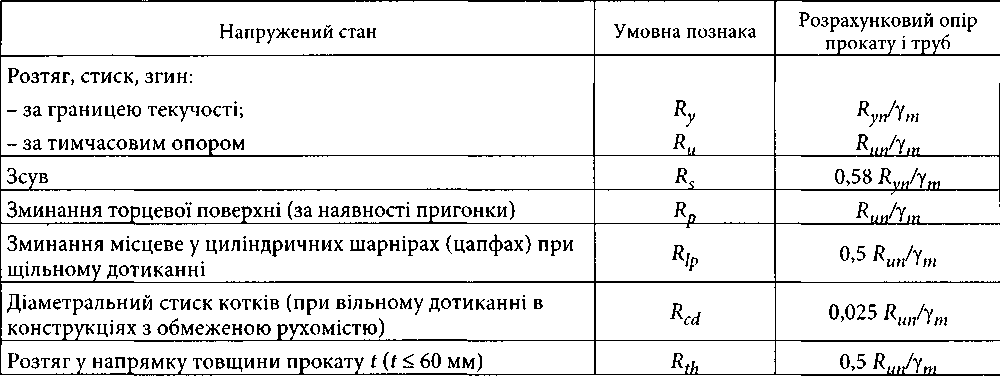

Таблиця 1.3.1 - Формули для визначення розрахункових опорів прокату і труб

Таблиця 1.3.2 - Коефіцієнт надійності за матеріалом

Державний стандарт або технічні умови на прокат	Коефіцієнт надійності за матеріалом
Для сталі згідно з ГОСТ 27772 (окрім сталей марок С590, С590К), за документами [1, 2], а також іншою нормативною документацією, що вимагає процедуру контролю властивостей прокату згідно з ГОСТ 27772	1,025
Для сортового прокату з границею текучості понад 380 Н/мм2 згідно з ГОСТ 19281 і для труб - ГОСТ 8731	1,100
Для решти прокату і труб, що задовольняють вимоги цих Норм	1,050

1.3.2 Можливі відхилення в несприятливий бік фактичних значень границі текучості і тимчасового опору від характристичних значень, а також розмірів перерізу прокатних профілів від номінальних розмірів слід враховувати за допомогою коефіцієнта надійності за матеріалом . При визначенні коефіцієнтів слід виходити з того, що забезпеченість значень розрахункових опорів повинна бути не меншою за 0,998. Для матеріалів масового застосування (1.2.2.1) коефіцієнти надійності за матеріалом приймаються за таблицею 1.3.2.

Розрахункові опори листового, широкосмугового універсального, фасонного прокату і труб масового застосування наведені в таблицях Е2 і Е3 додатка Е.

3. Розрахункові опори гнутих профілів слід приймати такими, що дорівнюють, як правило, розрахунковим опорам листового прокату, з якого вони виготовлені; допускається враховувати зміцнення сталі листового прокату в зоні гнуття.

4. Розрахункові опори круглого, квадратного та смугового прокату слід визначати за формулами, наведеними у таблиці 1.3.1, де значення і слід приймати відповідно до ГОСТ 535 і ГОСТ 19281.

Розрахункові опори прокату зминанню торцевої поверхні, місцевому зминанню у циліндрич­них шарнірах, діаметральному стисканню котків наведені в таблиці Е4 додатка Е.

Розрахункові опори виливків із вуглецевої сталі та сірого чавуну необхідно приймати за таблицями Е6 і Е7 додатка Е.

1.3.5 Розрахункові опори зварних з'єднань слід визначати за формулами, наведеними в таблиці 1.3.3.

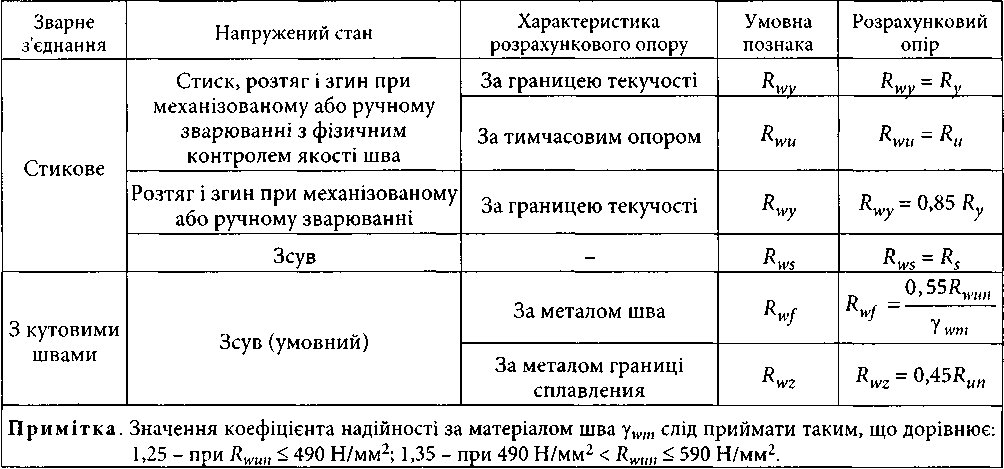

Таблиця 1.3.3 - Формули для визначення розрахункових опорів зварних швів

Розрахункові опори зварних стикових з'єднань із сталей із різними характристичними опора­ми слід приймати як для стикових з'єднань із сталі з меншим значенням характеристичного опору.

Характеристичні опори металу шва і розрахункові опори металу кутових швів наведені в таблиці Ж2 додатка Ж.

6. Розрахункові опори одноболтових з'єднань слід визначати за формулами, наведеними в таблиці 1.3.4. Розрахункові опори зрізу та розтягу болтів, а також зминанню елементів, що з'єднуються болтами, наведені у таблиці Ж5 додатка Ж.

6. Розрахунковий опір розтягу фундаментних болтів слід визначати за формулою

Розрахункові опори розтягу фундаментних болтів наведені у таблиці Ж6 додатка Ж.

Розрахунковий опір розтягу U-подібних болтів слід визначати за формулою

1.3.8 Розрахунковий опір розтягу болтів у фрикційному з'єднанні слід визначати за формулою

де - найменший тимчасовий опір болта розриву, що приймається відповідно до таблиць Ж4, Ж7 додатка Ж.

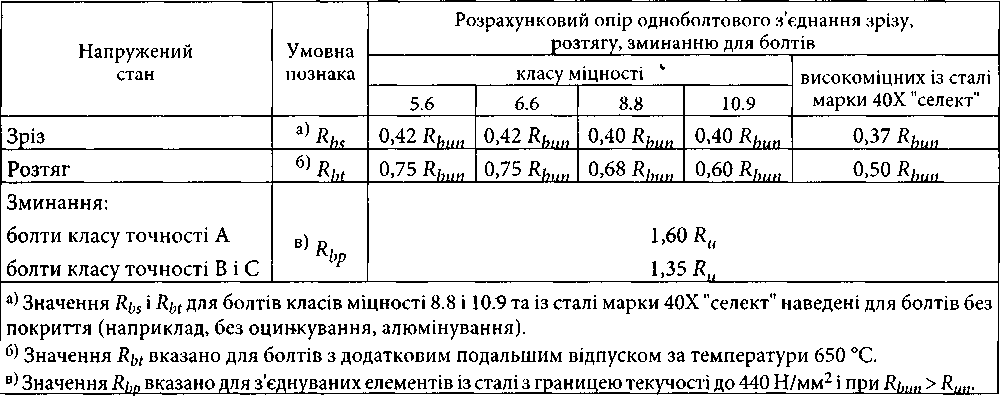

Таблиця 1.3.4 - Формули для визначення розрахункових опорів болтових з'єднань

1.3.9 Розрахунковий опір розтягу високоміцного сталевого дроту , який використовується як пасма або у вигляді пучків, слід визначати за формулою

1.3.10 Значення розрахункового опору (зусилля) розтягу сталевого канату слід приймати таким, що дорівнює значенню розривного зусилля для каната в цілому, встановленому стандар­тами або технічними умовами на сталеві канати, поділеному на коефіцієнт надійності = 1,6.
