1.13.2 Відстань між температурними швами
1.13.2.1
Відстань
між температурними швами сталевих
каркасів одноповерхових будівель і
споруд, як правило, не повинна перевищувати
найбільших значень
наведених у таблиці 1.13.1.
1.13.2.2
Значення найбільших відстаней
наведені в таблиці 1.13.1 у будівлях з
висотою колон
або

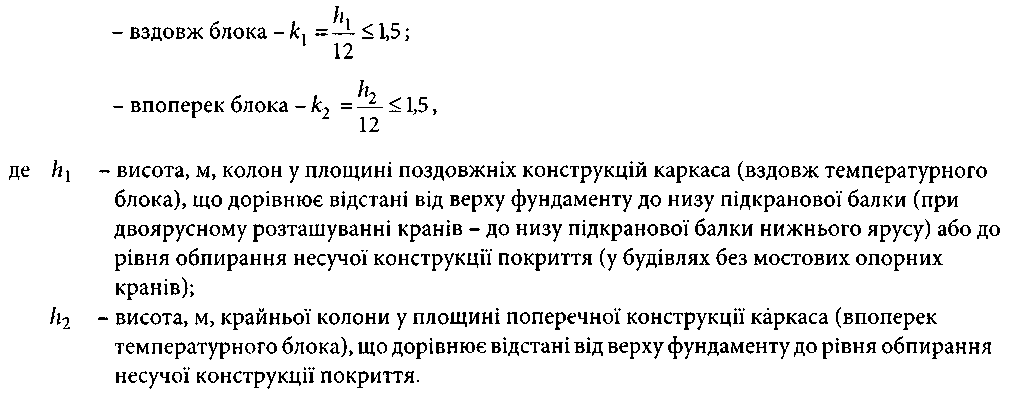

понад 12 м, допускається збільшувати
множенням на коефіцієнт, який приймається
таким, що дорівнює:
Таблиця 1.13.1 - Найбільша відстань між температурними швами
Характеристика |
Найбільша
відстань
|
|||
будівлі і споруди |
відстані |
вищою за 0 °С |
нижчою на 0 °С |
|
Опалювана будівля |
вздовж блока |
350 |
280 |
|
поперек блока |
230 |
180 |
||
Неопалювана будівля |
вздовж блока |
300 |
240 |
|
поперек блока |
180 |
150 |
||
Гарячий цех |
вздовж блока |
230 |
180 |
|
поперек блока |
140 |
120 |
||
Відкрита естакада |
вздовж осі |
180 |
150 |
1.13.2.3
Вертикальні
в'язі, влаштовані між колонами в границях
висоти
вздовж температурного блока, повинні
задовольняти такі умови:
відстань від будь-якого торця температурного блока до осі найближчої в'язі не повинна перевищувати
;
відстань між осями крайніх в'язей при їх влаштуванні в декількох місцях не повинна перевищувати
, де
- найбільша довжина блока відповідно до вимог 1.13.2.1 і 1.13.2.2.
1.13.2.4
Найбільші
відстані
що встановлюються згідно з вимогами
1.13.2.2 і 1.13.2.3, допускається збільшувати
на підставі розрахунку на кліматичні
температурні навантаження з урахуванням
впливу стін або інших огороджувальних
конструкцій, непружних деформацій
конструкцій і піддатливості вузлів.
1.13.3 Ферми і структурні плити покриттів
1.13.3.1 Осі стрижнів ферм і структур повинні бути, як правило, центрованими в усіх вузлах. Центрування стрижнів у фермах і структурних плитах слід виконувати: при зварних з'єднаннях у вузлах - за центрами ваги перерізів (із округленням до 5 мм); при болтових з'єднаннях - за рисками кутиків, найближчих до обушка.
Зміщення осей елементів поясів ферм при зміні їх перерізів по довжині допускається не враховувати, якщо воно не перевищує 1,5% висоти елемента пояса меншого перерізу.
За наявності ексцентриситетів у вузлах елементи ферм і структур слід розраховувати з урахуванням дії відповідних згинальних моментів. У разі прикладання навантажень поза вузлами ферм пояси повинні бути розраховані на сумісну дію поздовжніх зусиль і згинальних моментів.
1.13.3.2 При розрахунку плоских ферм з'єднання елементів решітки з поясом у вузлах ферм допускається приймати шарнірними при типах поперечних перерізів елементів:
з кутиків або таврів;
двотаврових, Н-подібних і трубчастих, якщо відношення
де
- висота перерізу,
- геометрична довжина елемента (відстань між вузлами).
При
перевищенні зазначених відношень
слід враховувати додаткові згинальні
моменти, що виникають в елементах ферми
від жорсткості вузлів; при цьому
допускається враховувати жорсткості
вузлів у фермах наближеними методами,
а осьові зусилля визначати за шарнірною
схемою.
1.13.3.3
Відстань
між краями елементів ґратки і пояса у
фермах зі зварними вузловими з'єднаннями
на фасонках слід приймати не меншою за
мм, але не більшою за 80 мм, де
- товщина фасонки, мм.
Між торцями елементів поясів ферм, що стикуються і перекриваються накладками, слід залишати зазор величиною не менше ніж 50 мм.
Зварні шви, які прикріплюють елементи ґратки ферм до фасонок, слід виводити на торець елемента на довжину 20 мм.
У вузлах ферм з поясами з таврів, двотаврів і одиночних кутиків кріплення фасонок до полиць поясів встик слід здійснювати з проваром на всю товщину фасонки. В конструкціях 1-ї групи прилягання вузлових фасонок до поясів необхідно виконувати згідно з додатком У (таблиця У.3, поз. 7).
При розрахунку вузлів ферм зі стрижнями трубчастого і двотаврового перерізів і прикріпленням елементів ґратки безпосередньо до пояса (без фасонок) необхідно перевіряти несучу здатність:
- стінки пояса при місцевому згинанні (продавлюванні) у місцях примикання елементів ґратки (для стрижнів з круглих і прямокутних труб);
- бічної стінки пояса в місці примикання стиснутого елемента ґратки (для стрижнів з прямокутних труб);
полиць пояса на відгин (для стрижнів двотаврового перерізу);
стінки пояса (для стрижнів двотаврового перерізу);
елементів ґратки в перерізі, що примикає до пояса;
зварних швів, які прикріпляють елементи ґратки до пояса.
При перевірці міцності стінки необхідно враховувати сумісну дію зусиль у полиці і в прилеглому елементі ґратки.
1.13.3.6 При прольотах ферм покриттів, що складають понад 36 м, рекомендується передбачати будівельний підйом, що дорівнює теоретичному прогину конструкції від розрахункових експлуатаційних постійних і тривалих навантажень. При плоских покрівлях будівельний підйом слід передбачати незалежно від величини прольоту, приймаючи його таким, що дорівнює прогину від суми розрахункових експлуатаційних постійних і тривалих навантажень, збільшеному на 1/200 прольоту.
