1.10 Розрахунок листових конструкцій
1.10.1 Розрахунок на міцність

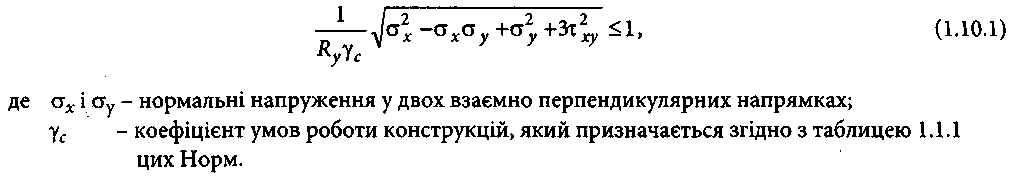

1.10.1.1 Розрахунок на міцність листових конструкцій (оболонок обертання), які перебувають у безмоментному напруженому стані, слід виконувати за формулою
При
цьому абсолютні значення головних
напружень повинні бути не більшими за
значення розрахункових опорів, помножених
на
.

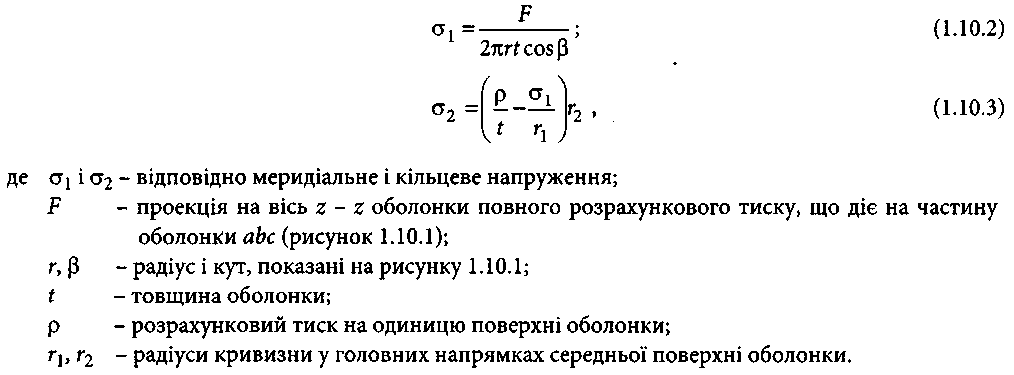

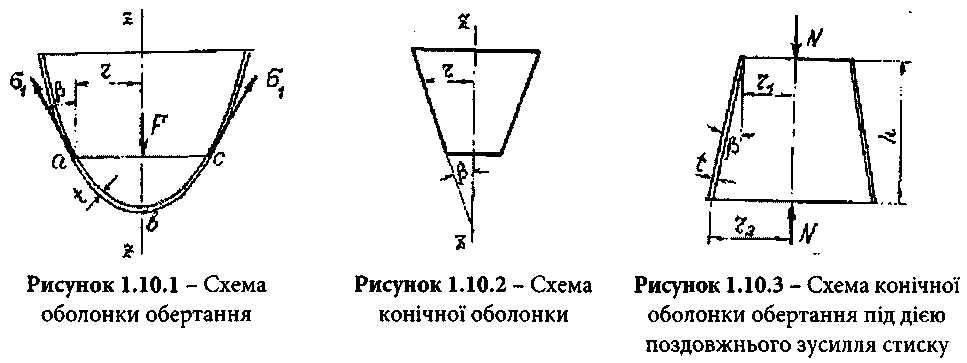

1.10.1.2 Напруження у безмоментних тонкостінних оболонках обертання (рисунок 1.10.1), які перебувають під тиском рідини, газу або сипкого матеріалу, слід визначати за формулами:
1.10.1.3 Напруження у стиснутих безмоментних тонкостінних оболонках обертання, що перебувають під внутрішнім рівномірним тиском, слід визначити за формулами: - для циліндричних:
- для сферичних:
- для конічних:
1.10.1.4 При перевірці міцності оболонок у місцях зміни їх форми чи товщини, а також зміни навантаження слід враховувати місцеві напруження (крайовий ефект).
1.10.2 Розрахунок на стійкість

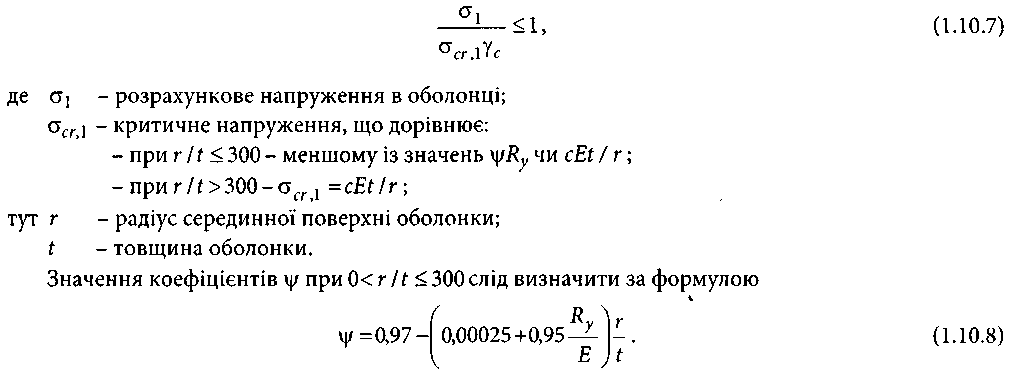

1.10.2.1 Розрахунок на стійкість замкнутих кругових циліндричних оболонок обертання, рівномірно стиснутих у паралельному до твірної напрямку, слід виконувати за формулою
Значення коефіцієнта с слід визначати за таблицею 1.10.1.
Таблиця 1.10.1 - Коефіцієнт с для розрахунку оболонок на стійкість
|
100 |
200 |
300 |
400 |
600 |
800 |
1000 |
1500 |
2500 |
с |
0,22 |
0,18 |
0,16 |
0,14 |
0,11 |
0,09 |
0,08 |
0,07 |
0,06 |
У
випадку позацентрового стиску у
паралельному до твірної напрямку або
в разі чистого згину в діаметральній
площині при значеннях дотичних напружень
у розрахунковому перерізі, де діє
найбільший згинальний момент, що не
перевищують значення
,
напруження
повинно бути збільшене в
разів, де
- найменше напруження (при цьому напруження
розтягу необхідно приймати зі знаком
"мінус").
1.10.2.2
У трубах, що розраховуються як стиснуті
або позацентрово стиснуті стрижні за
умовної гнучкості
повинна бути виконана умова
Такі
труби слід розраховувати на стійкість
згідно з вимогами розділів 1.4 і 1.6
незалежно від розрахунку на стійкість
їх стінок. У випадку, якщо
,
то розрахунок на стійкість стінок
безшовних чи електрозварних труб не
потрібен.

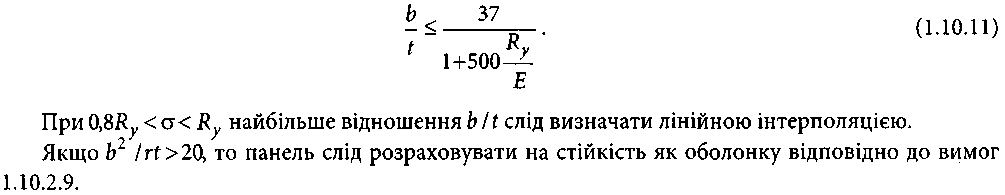

1.10.2.3
Циліндрична панель, обперта вздовж двох
твірних і двох дуг напрямної, рівномірно
стиснута вдовж твірних, при
(де
-
ширина панелі, виміряна вздовж дуги
напрямної) повинна бути розрахована на
стійкість як пластинка за формулами:
-
при розрахунковому напруженні
:
-
при розрахунковому напруженні
:
1.10.2.4
Розрахунок
на стійкість замкнутої кругової
циліндричної оболонки обертання при
дії зовнішнього рівномірного тиску
,
спрямованого нормально до бічної
поверхні, слід виконувати за формулою
При
напруження
слід визначати за лінійною інтерполяцією.
Та
ж сама оболонки, але підкріплена
кільцевими ребрами жорсткості, розміщеними
з кроком
між
осями ребер, повинна бути розрахована
на стійкість за формулами (1.10.12) - (1.10.14)
із заміною в них значення
на значення
.
У
цьому випадку повинна задовольнятися
перевірка загальної стійкості ребра у
своїй площині, виконана як для центрально
стиснутого стрижня відповідно до вимог
1.4.1.3 на дію поздовжнього зусилля
при розрахунковій довжині стрижня
при цьому у розрахунковий переріз ребра
жорсткості слід включати ділянки
оболонки завширшки
з кожного боку від осі ребра, а умовна
гнучкість стрижня
не повинна перевищувати 6,5.
При використанні одностороннього ребра жорсткості його момент інерції слід обчислювати відносно осі, що збігається з найближчою поверхнею оболонки.

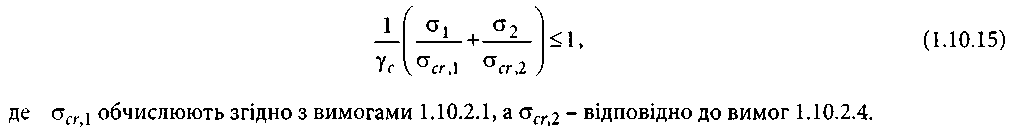

1.10.2.5 Розрахунок на стійкість замкнутої кругової циліндричної оболонки обертання, яка підлягає одночасній дії зусиль, зазначених у 1.10.2.1 і 1.10.2.4, слід виконувати за формулою
1.10.2.6
Розрахунок
на стійкість конічної оболонки обертання
з кутом конусності
60°,
стиснутої поздовжньою силою N
вдовж
осі (рисунок 1.10.3), слід виконувати за

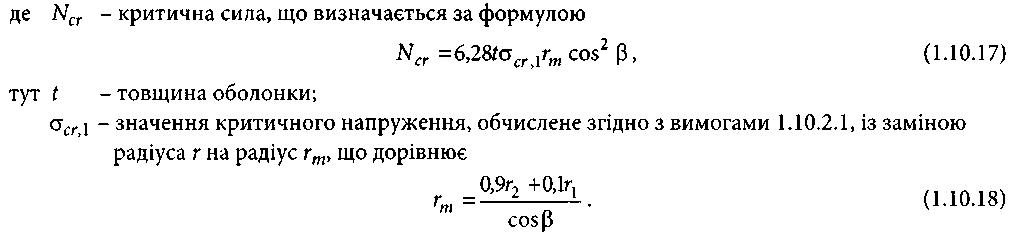

формулою

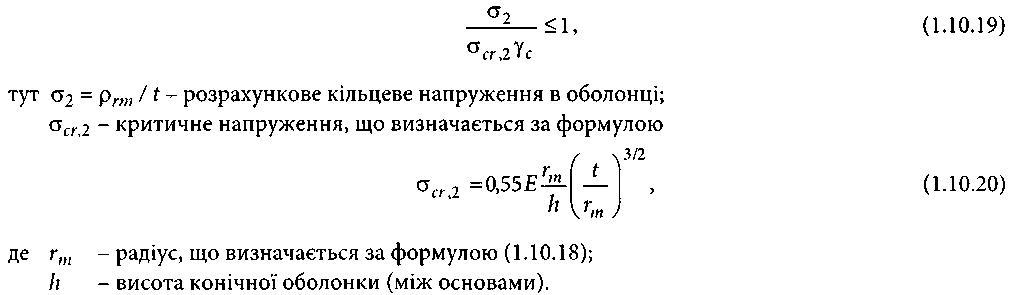

1.10.2.7
Розрахунок
на стійкість конічної оболонки обертання
при дії зовнішнього рівномірного
тиску
,
спрямованого нормально до бічної
поверхні, слід виконувати за формулою

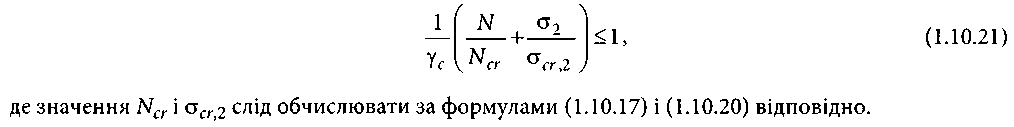

1.10.2.8 Розрахунок на стійкість конічної оболонки обертання, що підлягає одночасній дії навантажень, зазначених в 1.10.2.6 і 1.10.2.7, слід виконувати за формулою

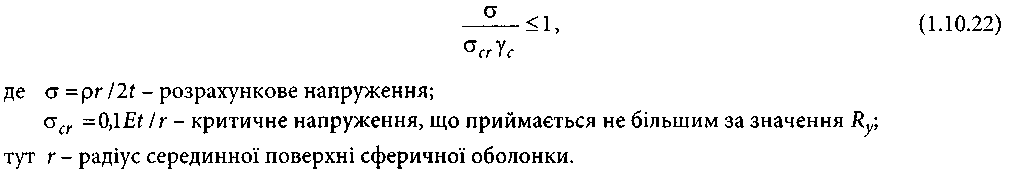

1.10.2.9
Розрахунок
на стійкість повної сферичної оболонки
(чи її сегмента) при
750
і дії зовнішнього рівномірного тиску
,
спрямованого нормально до її поверхні,
слід виконувати за формулою
