1.7 Розрахунок опорних плит

1. Генеральні розміри (габарити) опорної плити необхідно визначати з умови розрахунку на міцність фундаменту. Передача розрахункового зусилля на опорну плиту може здійснюватись через фрезерований торець колони, що обпирається на стругану поверхню опорної плити (в базах з фрезерованим торцем), або через зварні шви (у базах із траверсами і консольними ребрами).

2. Товщину опорної плити слід визначати з умови міцності при згині за формулою

1.8 Розрахунок опорних частин

1.8.1 Розрахунок на зминання в циліндричних шарнірах (цапфах) балансирних опор слід вико­нувати за формулою

1.8.2 Розрахунок на діаметральний стиск котків необхідно виконувати за формулою

1.9 Розрахункові довжини і граничні гнучкості елементів сталевих конструкцій

1.9.1 Розрахункові довжини елементів плоских ферм, в'язей і структурних конструкцій

1.9.1.1 Розрахункові довжини і стиснутих елементів конструкцій плоских ферм і в'язей у їх площині та з площини (рисунок 1.9.1 а, б, в, г), за винятком елементів, зазначених у 1.9.1.2 і 1.9.1.3, слід приймати за таблицею 1.9.1.

1.9.1.2 Розрахункову довжину елемента ферми із площини конструкції, по довжині якого діють зусилля стиску N₁ і N₂ (N₁ > N₂) (рисунок 1.9.2), необхідно визначати за формулою

При цьому розрахунок загальної стійкості елемента слід виконувати на дію поздовжнього зусилля N₁.

Розрахункові довжини і елементів постійного за довжиною перерізу, розкріплених в'язями на ділянках однакової довжини, в яких діють різні поздовжні зусилля, допускається визначати згідно з таблицею С1 додатка С.

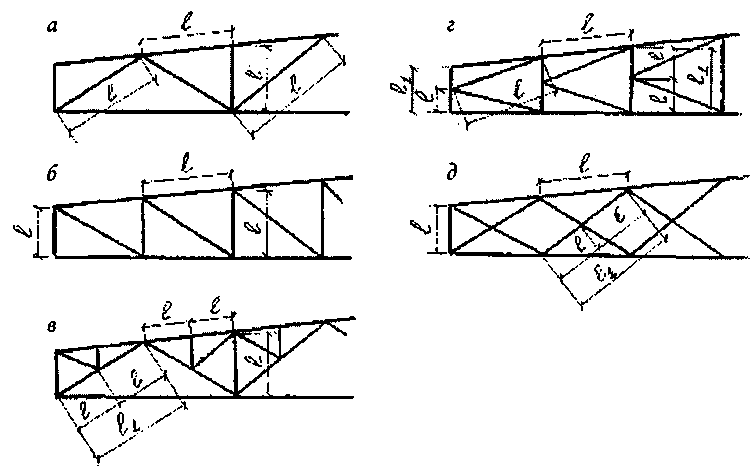

a - трикутна зі стояками; б - розкісна; в - трикутна зі шпренгелями; г - напіврозкісна трикутна; д - хрестова

Рисунок 1.9.1 - Схема ґраток ферм для визначення розрахункових

довжин стиснутих елементів

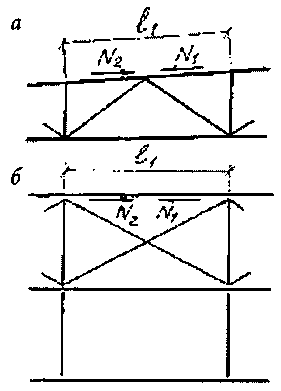

а - схема ферми; б - схема поперечних горизонтальних в'язей між фермами (вид зверху)

Рисунок 1.9.2 - Схема для визначення розрахункових довжин пояса ферми

1.9.1.3 Розрахункові довжини і розкосів ферми із хрестовою ґраткою за наявності з'єднань у вузлах перетину елементів ґратки (рис. 1.9.1 д) слід приймати:

• у площині ферми - такими, що дорівнюють відстані між центрами вузлів кріплення розкосу до пояса ферми і перетину елементів ґратки ;

• з площини ферми: для стиснутих елементів - за таблицею 1.9.2; для розтягнутих елементів - такими, що дорівнюють відстані між вузлами кріплення елементів ґратки до нижнього і до верхнього поясів ферми

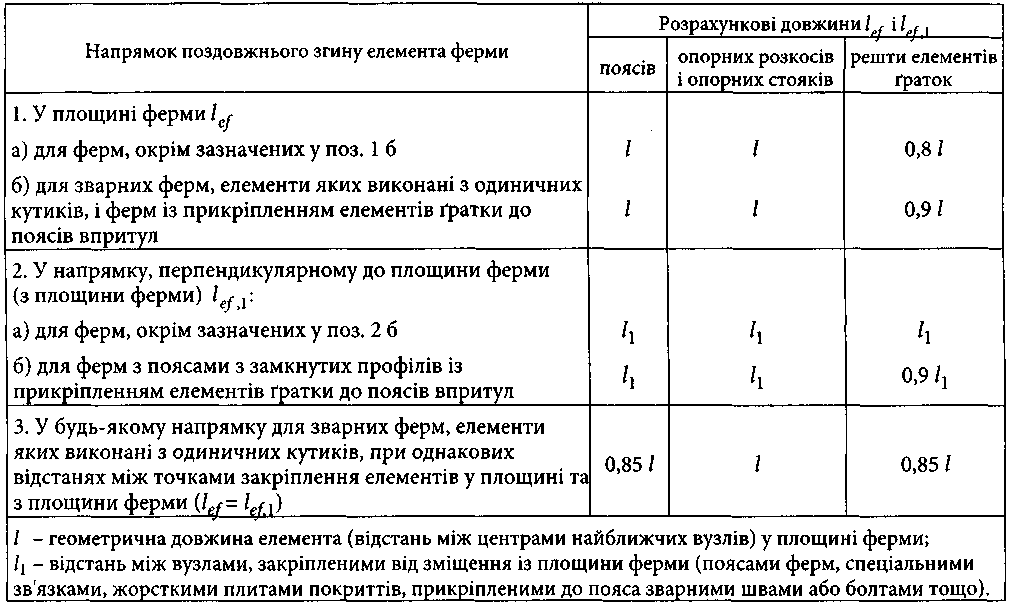

Таблиця 1.9.1 - Розрахункові довжини елементів плоских ферм і в'язей

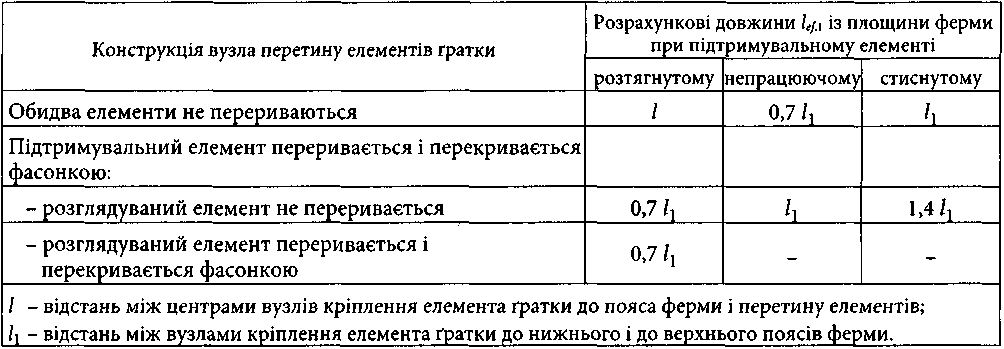

Таблиця 1.9.2 - Розрахункові довжини елементів перехресної ґратки

1.9.1.4 Радіус інерції і перерізів елементів із одиночних кутиків при визначенні гнучкості слід приймати таким, що дорівнює:

-мінімальному радіусу інерції - при розрахунковій довжині елемента, не меншій за 0,85 (де - відстань між центрами найближчих вузлів);

- радіусу інерції кутика відносно його осі, що проходить перпендикулярно або паралельно площині ферми , залежно від орієнтації площини згину ферми - у решті випадків.

1.9.1.5 Розрахункові довжини елементів структурних конструкцій слід приймати за таблицею 1.9.3.

Радіуси інерції перерізів і елементів структурних конструкцій при визначенні гнучкості слід приймати таким, що дорівнюють:

• радіусу інерції кутика відносно його осі, що проходить перпендикулярно або паралельно площині ферми - для стиснутих елементів, що сприймають позавузлове поперечне навантаження;

• мінімальному радіусу інерції - у решті випадків.

Таблиця 1.9.3 - Розрахункові довжини елементів структурних конструкцій

Елементи структурних конструкцій	Розрахункова довжина
1. Окрім зазначених у поз. 2 і 3
2. Нерозрізні (що не перериваються у вузлах) пояси, а також елементи поясів і ґраток, що прикріплюються у вузлах зварюванням впритул до кульових або циліндричних вузлових елементів	0,85
3. З одиночних кутиків, що прикріплюються у вузлах однією полицею:
а) зварними швами або болтами (не менше ніж двома), розміщеними вздовж елемента, при :
- до 90 включно;
- понад 90 до 120 включно;	0,90
- понад 120 до 150 включно (лише для елементів ґратки);	0,75
- понад 150 до 200 включно (лише для елементів ґратки);	0,70
б) одним болтом при :
- до 90 включно;
- понад 90 до 120 включно;	0,95
- понад 120 до 150 включно (лише для елементів ґратки);	0,85
- понад 150 до 200 включно (лише для елементів ґратки)	0,80
- геометрична довжина елемента (відстань між центрами вузлів структурної конструкції).
