2. График движения рабочих

График движения рабочих разрабатывается на основании календарного плана производства работ. На рис.2а приведен график движения рабочих.

Форма графика может быть различная. На количественный и профессиональный состав рабочих могут оказывать влияние следующие факторы:

• технология выполнения отдельных производственных операций;

• сроки производства работ, обусловленные контрактами согласованной с генподрядчиком очередностью сдачи под монтаж элементов зданий, сооружений и отдельных помещений;

• метод организации работ;

• график поставки оборудования заказчиком;

• график комплектации объекта материалами, изделиями монтажными заготовками;

• календарный план организации работ на группе объектов, включающих рассматриваемый объект;

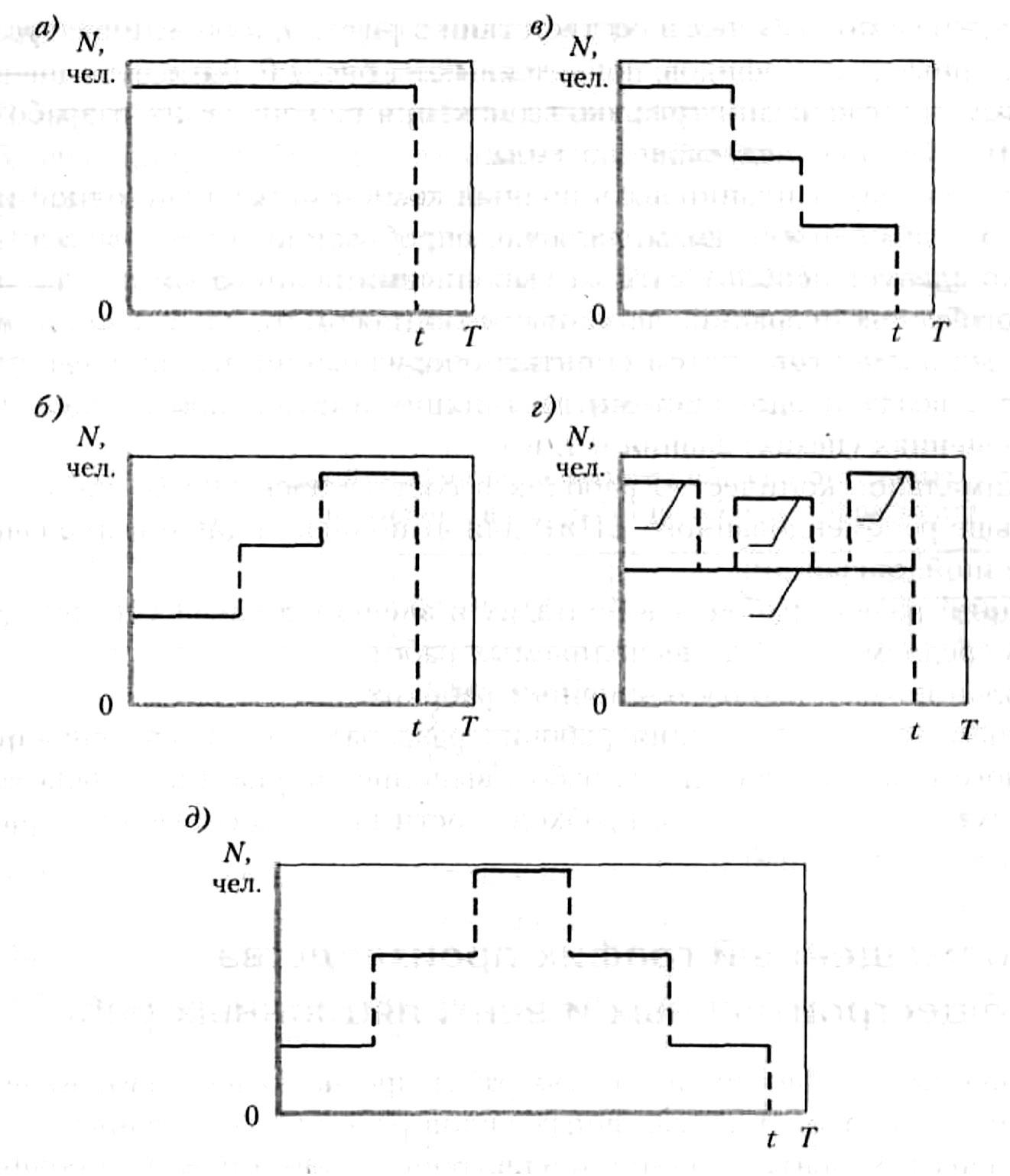

На рис. 2 приведены наиболее распространенные графики движения рабочих, отражающие влияние указанных факторов.

Рис. 2. Общий вид графиков движения рабочих.

2.1. Оценка качества разработки графика движения рабочих

В курсовом проекте необходимо произвести оценку качества разработки графика движения рабочих.

График движения рабочих оценивается двумя показателями: коэффициентом неравномерности изменения рабочих кадров по их количеству и коэффициенту неравномерности распределения трудоемкости работ.

Коэффициент неравномерности изменения рабочих кадров по их количеству находим по формуле:

а,

где среднее количество рабочих;

максимальное количество рабочих;

- общая трудоемкость работ;

Т – продолжительность работ.

Коэффициент неравномерности трудоемкости работ определяем как отношение трудоемкости, расположенной на графике выше среднего количества рабочих, к общей трудоемкости по формуле:

где трудоемкость, которая находится выше линии среднего количества рабочих.

- общая трудоемкость работ.

Необходимо, чтобы соблюдалось условие .

2.2. Сводный график потребности в рабочих кадрах

На основании календарного плана и графика движения рабочих составляется график потребности в рабочих кадрах, в котором отражаются данные по количеству необходимых рабочих и их профессионально-квалификационному составу. Способ построения графика аналогичен графику движения рабочих. Пример графика потребности в рабочих кадрах приведен в табл. 2.1.

2.3. Графики потребности в оборудовании и заготовках.

На основании календарного плана составляются графики потребности в оборудовании и заготовках, в которых отражены требования по поставкам оборудования и заготовок на объект. Для обеспечения бесперебойной работы необходимо планировать поступление оборудования и заготовок на складскую площадку объекта как минимум на 1 день раньше, чем начало монтажа данного вида оборудования по календарному плану. Пример составления графиков приведен в табл. 2.2, 2.3.

3. Разработка технологии монтажа систем овк. (Указания по производству работ).

В курсовом проекте необходимо разработать технологию монтажа систем ОВК. Технология работ разрабатывается на виды работ и системы согласно задания выбранного по номеру зачетной книжки.

В процессе разработки технологии работ по монтажу систем ОВК должны быть определены:

- основные виды работ и последовательность их выполнения;

- перечень технологических операций, входящих в состав каждого вида работ;

- способы выполнения технологических операции;

- основные требования к строительной готовности здания (сооружения) и смежным видам работ.

Технология работ может быть приведена в табличной форме (табл. 3.1).

К основным видам работ относятся: доставка материалов, оборудования, конструкций и монтажных заготовок в рабочую зону (внутрипостроечные транспортные работы); монтаж оборудования вентиляционных камер; прокладка воздуховодов; пуск и опробование оборудования.

При доставке конструктивных элементов вентсистем в рабочую зону следует использовать механизированные средства горизонтального и вертикального транспорта, имеющиеся на строительной площадке (башенные краны, подъемники). Для перемещения элементов систем внутри помещений и монтажа оборудования необходимо ориентироваться на применение механизированных и ручных лебедок, талей, мачт и других такелажных приспособлений.

Особое внимание следует обращать на наличие предусмотренных проектом монтажных проемов и возможность перемещения громоздкого оборудования и укрупненных узлов через дверные проемы.

В состав технологических операций должны быть включены работы по доставке материалов, оборудования, изделий и заготовок в рабочую зону; разметке мест прокладки трубопроводов и воздуховодов; установке средств крепления оборудования и воздуховодов; подаче элементов систем в проектное положение; сборке узлов и деталей (на резьбе, фланцах, сварке и т.д.).

При определении способов выполнения технологических операций должны быть приняты решения по применению средств механизации работ (в том числе механизированного инструмента), такелажных и иных приспособлений; методам закрепления кронштейнов к строительным конструкциям (пристрелкой, установкой в просверленные отверстия и т. д.); методам производства работ на высоте и т. д. (табл. 1.4 ).

Количество средств механизации работ и приспособлений, а также продолжительность их использования на объекте определяются по результатам разработки календарного плана производства работ.

Работы по монтажу вентиляционных систем зданий и сооружений должны осуществляться в условиях необходимой строительной готовности. Поэтому при разработке технологии монтажных работ должны быть указаны конкретные требования ДБН А.3.1-5-96 [3] к строительной готовности конструктивных элементов здания (сооружения) или степени завершенности предшествующих работ, которые позволили бы выполнять монтажные работы в соответствии с принятой технологией.

Технология работ может быть выполнена в табличной форме и дополнена указаниями по производству работ. Пример оформления технологии работ приведена ниже (таблицы 3.1, 3.2, указания по производству работ).
