1.1 Расчет площадок под склады.

Размер складских площадок принимается с учетом запаса материалов, гарантирующего бесперебойный монтаж систем отопления и вентиляции.

Запас материалов на площадках определяется по формуле:

где Q - объем монтажных работ, м²

N – запас воздуховодов N=0,5*T,

T – продолжительность работ.

Размер складской площадки определяется по формуле

где q = 6 м² воздуховодов – средняя нагрузка на 1 м² складской площади.

К_g = 0,5 коэффициент, учитывающий дополнительную площадь складской территории на проезды, проходы, загрузку воздуховодов.

При складировании и хранении заготовок на приобъектных складских площадках необходимо соблюдать следующие требования:

а) воздуховоды круглого сечения нужно укладывать вертикально;

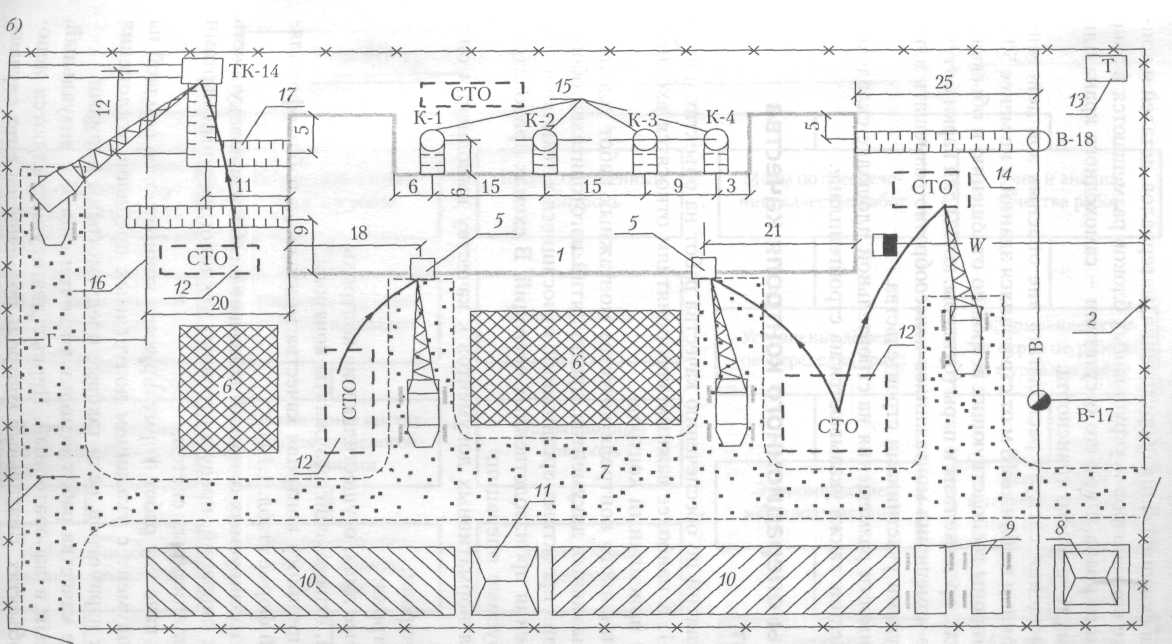

Рис. 1.1 Строительный генеральный план монтажа санитарно-технических систем с использованием самоходного крана:

1- строящееся здание; 2- ограждение строительной площадки; 5 – выносные площадки для приема узлов и деталей сантехники; 6- площадки для складирования материалов (СТО – санитарно-технических); 7- временные дороги; 8 – теплое временное здание; 9- мобильные бытовые помещения монтажников сантехсистем; 10- бытовые и складские помещения других подрядчиков; 11 – неотапливаемое складское помещение монтажников; 12 – площадки для временного складирования санитарно-технических материалов; 13- туалет; 14-17 - траншеи для вводов наружных сетей и выпусков канализации; 19 - граница опасной зоны работы крана.

б) воздуховоды прямоугольного сечения можно укладывать в штабеля, прямые участки высотой не более 2,7 м ; фасонные части не более 2-х метров.

в) воздуховоды укладывают в штабеля с учетом последовательности монтажа. Штабель снабжают соответствующими указателями. Между штабелями необходимо оставлять проход шириной 1 м. Через каждые 3 штабеля должны быть устроены проезды для транспорта.

2. Календарный план производства работ

В составе курсового проекта разрабатывается календарный план производства монтажных работ по отоплению и вентиляции.

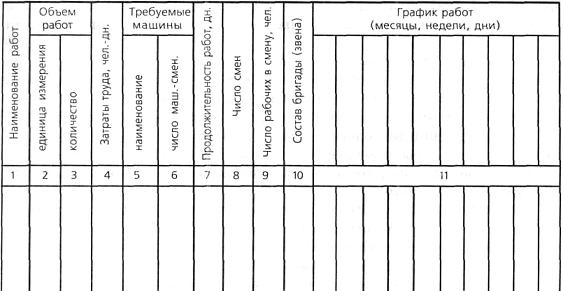

Рис. 1.2 Типовая форма календарного плана производства работ.

Исходными данными для разработки календарного плана производства работ являются: сроки производства работ, технология работ, объемы и трудоемкость работ, численный и профессиональный состав рабочих, совмещенный график производства различных видов работ на объекте.

Календарный план производства работ разрабатывается по форме установленной ДБН А.3.1-5-96. Организация строительного производства [2] см. рис.1.2.

Пример календарного плана производства работ приведен в табл.1;

Затраты труда на основные работы определяются по ресурсным сметным элементным нормам (РЕСН):

• ДБН Д.2.2.-16-99. РЕСН. Трубопроводы внутренние. Сборник 16. [3].

• ДБН Д.2.2.-18-99. РЕСН. Отопление – внутренние устройства. Сборник 18. [4].

• ДБН Д.2.2-20-99. РЕСН. Вентиляция и кондиционирование воздуха. Сборник 20. [5].

Таблица 1.

Обоснование по РЕСН	Наименование работ	Средний разряд работ	Объем работ		Трудоемкость работ, чел-дн.		Состав бригады (звена)	Производительность труда, %	Продолжительность работ, дн.	График работ, дни.
			Ед. изм.	Кол-во	По норме	По плану				1	2	3	4
1	2	3	4	5	6	7	8	9	10	11
20-1-1	Прокладка воздуховодов из листовой стали класса Н, толщиной 0,5 мм:	3,2	100м2	1	32,7	32	2р-3 чел., 3р-2 чел., 4р-1 чел., 5р-1 чел., 6р-1 чел.	102,2	4		8
18-6-1	Установка радиаторов чугунных	3,1	100 кВТ	2	27,8	28	2р-2 чел., 3р-3 чел., 4р-1 чел., 5р-1 чел.	100	4		7
	Итого				60,5					15	15	15	15

Наименование, единицы измерения и объемы работ (столбцы 2, 4, 5 см. табл. 1) заносятся в календарный план из задания по приложению А согласно 2 последних цифр зачетной книжки.

Обоснование по РЕСН, затраты труда на выполнение каждого вида работ и средний разряд работ определяются по соответствующему сборнику РЕСН (приложение Б) и заносятся в календарный план (столбцы 1, 3, 6), причем значения трудоемкости принятые по РЕСН в чел-час., необходимо перевести в чел-дн., по соотношению:

Тр = Тр_РЕСН (чел-час.)/8 , чел-дн.,

Пример 1: Затраты труда на прокладку 100 м² воздуховодов из листовой стали класса Н (нормальные), согласно ДБН Д.2.2-20-99. [5], позиция 20-1-1, составляют 261,8 чел-час., тогда в чел-дн. трудоемкость будет равна

Тр_н = Тр_РЕСН (чел-час.)/8= 261,8/8=32,7 чел-дн.

Численность рабочих N, которых следует запланировать для выполнения монтажных работ определяется по формуле

где Тр_н – нормативная трудоемкость работ (столбец 6), чел.-дн; t – продолжительность работ, дн. (устанавливается по договорам подряда или производства работ); ПТ – производительность труда (принимается в пределах 103-107% с таким расчетом, чтобы средняя численность рабочих равнялась целому числу).

Пример 2: Определить численность рабочих для монтажа воздуховодов в объеме 100 м² (см. пример 1) в течение 4 дней:

Для выполнения монтажа 100 м² воздуховодов принимаем звено 8 человек, тогда фактическая производительность будет равна:

Примечание: Фактическая производительность труда может приниматься в пределах от 95-115 % в зависимости от вида работ и графика движения рабочих.

Профессиональный состав рабочих должен отражать специфику выполняемых работ. Критерием, определяющим квалификацию рабочих является средний разряд звена (Р_ср ), который должен быть не ниже среднего разряда данного вида работ (Р΄_ср)определенного по РЕСН. При этом должно соблюдаться соотношение Р_ср Р΄_ср . Превышение среднего разряда рабочих над средним разрядом работ не должно быть больше 0,1-0,3. Это связано с тем, что при недостаточном уровне квалификации рабочих нельзя рассчитывать на своевременное и качественное выполнение работ, а в случае существенного превышения среднего разряда рабочих по отношению к среднему разряду работ увеличиваются расходы на заработную плату.

Средний разряд рабочих определяется по формуле:

,

где P_i =1-6 – разряды рабочих, предусмотренные тарифной сеткой; N_i – количество рабочих данного разряда рассматриваемого звена (бригады);

Пример 3: Для бригады численностью 8 человек (см. пример 1, 2), выполняющей работы по монтажу воздуховодов, при среднем разряде работ 3,2 профессионально-квалификационный состав рабочих с учетом распределения трудоемкости работ по разрядам может быть представлен следующим образом (табл. 1)

Таблица.1 Распределение рабочих по разрядам

Профессия рабочих	Разряд					Всего
	2	3	4	5	6
Монтажник систем вентиляции	3	2	1	1	1	8

В рассматриваемом примере средний разряд рабочих будет равен:

3,5 –

– что соответствует условию сформулированному выше.

Столбец «Трудоемкость работ по плану» следует заполнять с учетом принятой в расчетах производительности труда (столбец 7). Эта графа обычно заполняется с разработкой правой «графической» части календарного плана (столбцы 10, 11).

Если в результате расчетов появляются неполные рабочие смены, то возможны следующие решения:

1. Сокращение продолжительности работ до ближайшей полной рабочей смены. При этом увеличение норм выработки не должно превышать 115%, если оно не подкреплено дополнительными расчетами.

2. Продление продолжительности работ до ближайшей полной рабочей смены (следующего дня). Это допустимо при условии, если плановая производительность труда не будет меньше 100%, т.е. плановые трудозатраты не окажутся больше нормативных.

3. Изменение численности звена на одном из этапов работы, чаще всего это делается на начальном или заключительном этапах, когда 1-2 рабочих либо заканчивают работы на предыдущем объекте (виде работ), либо переводятся на другую работу, запланированную для данного звена рабочих. Однако работа одиночек должна быть сведена к минимуму, поскольку большинство производственных операций предполагает участие нескольких человек. Кроме того, одиночные рабочие требуют повышенного контроля со стороны бригадиров и инженерно-технических работников.

4. Наряду со сроками работ определяющим параметром является минимально допустимая численность рабочих, указанная в ЕНиР для выполнения данного вида работ (технологической операции). Если звено рабочих рекомендуемой численности при плановой трудоемкости работ выполнит требуемый объем работ за промежуток времени, который устраивает производителя работ, то можно этим и ограничится. Если продолжительность работ превысит установленные сроки, то численность рабочих в данном звене следует увеличить.

Пример 4. Проверить соответствие бригады выполняющей работы по монтажу воздуховодов, (см. пример №3), минимально допустимым требованиям по численности и квалификации рабочих, указанным в ЕНиР для выполнения данного вида работ.

Согласно «ЕНиР на строительные, монтажные и ремонтно-строительные работы». Сборник Е10. Сооружение систем вентиляции, кондиционирования воздуха, пневмотранспорта и аспирации. Глава 2. Монтаж вентиляционных систем и деталей из листовой стали. § Е10-5. Прямые и фасонные части воздуховодов укрупненными блоками.

Минимальный состав звена для выполнения данной работы представлен следующим образом:

Монтажник систем вентиляции	5 разр.	-	1
"	4 "	-	1
"	3 "	-	1
"	2 "	-	1

Определим за какое время данное звено выполнит требуемый объем работы с трудоемкостью 32,7 чел.-дн. ( см. пример №1, №2) по формуле:

Полученная продолжительность выполнения работ 8 дней не укладывается в требуемый график (работа должна быть выполнена за 4 дня), поэтому численность рабочих необходимо увеличить следующим образом:

- звено рекомендуемое ЕНиР (базовое) увеличивается за счет включения в него рабочих (различных разрядов) так, чтобы средний разряд полученного (увеличенного) звена был не ниже чем требует РЕСН для данного вида работ;

- полученное звено (бригада) должна выполнить планируемые работы в срок устраивающий производителя работ (в данном примере 4 дня).

Составим сравнительную таблицу для звена по ЕНиР (базового) и выбранного (увеличенного) звена.

Монтажник систем вентиляции	По ЕНиР	По расчету	РЕСН
6 разр.		1
5 разр.	1	1
4 "	1	1
3 "	1	2
2 "	1	3
Всего	4 чел.	8 чел.
Средний разряд	3,5	3,5	3,2

Вывод: Выбранная бригада состоящая из 8 человек соответствует требованиям ЕНиР и РЕСН по своему количественному и профессионально-квалификационному составу и может выполнить работу в требуемый срок 4 дня.

В графе «Состав бригады (звена)» (столбец указывается количество рабочих и их квалификационные разряды по каждой строке таблицы (см. рис. 1.2).

После заполнения части календарного плана производится суммирование количества рабочих, занятых на производстве в каждый из рабочих дней. Суммарные трудозатраты по правой части календарного плана (чел-дн.) должны соответствовать плановым (см. рис.1.2). Если плановые трудозатраты изменились по отношению к первоначальным, то следует уточнить производительность труда и среднюю численность рабочих.

Пример 5. Определить количество рабочих занятых на монтаже систем ОВ и сравнить плановую трудоемкость по левой и правой частям календарного плана.

Согласно приведенного фрагмента календарного плана работы выполняются 2 бригадами:

1. Воздуховоды систем вентиляции монтирует – бригада монтажников систем вентиляции из 8 чел., работы проводятся в течение 4 дней плановая трудоемкость составляет 32,7 чел.-дн. Фактическая трудоемкость данного вида работ по правой части календарного плана составляет:

Тр_ф = NnПТ = 841,022= 32,71  32,7 чел.-дн.

где N – количество рабочих, чел.; n – количество дней; ПТ – производительность труда, %, (в долях от единицы).

2. Чугунные секционные радиаторы системы отопления монтирует бригада монтажников внутренних санитарно-технических систем и оборудования из 7 чел., работы проводятся в течение 4 дней плановая трудоемкость составляет 27,8 чел.-дн. Фактическая трудоемкость данного вида работ по правой части календарного плана составляет:

Тр_ф = NnПТ = 741= 28  27,8 чел.-дн.

Общая фактическая трудоемкость по правой части календарного плана составит:

Тр_ф =32,71+28= 60,71 чел.-дн.

Общая плановая трудоемкость составит:

Тр_пл =32,7+27,8= 60,5 чел.-дн.

Тогда Тр_ф =60,71 чел.-дн.  Тр_пл= 60,5 чел.-дн. – что допустимо.

При составлении календарного плана необходимо соблюдать следующую последовательность операций:

- монтаж вентиляционных систем, как правило, нужно начинать с установки оборудования, которое должно быть завезено на объект заказчиком в соответствии с графиком поставки.

- кондиционеры на отметке 0,00 монтировать при помощи козлового устройства. При монтаже секций кондиционеров и другого вентиляционного оборудования необходимо руководствоваться Типовыми технологическими картами серии 900-04-1: монтаж металлических кондиционеров; монтаж центробежных вентиляторов на клиноременной передаче; монтаж крышных электровентиляторов.

- воздуховоды следует монтировать укрупненными узлами, руководствуясь указаниями Типовых технологических карт серии ТТК-7.05.01: монтаж горизонтальных воздуховодов; монтаж вертикальных воздуховодов в здании методом “наращивания снизу”.

- средства крепления воздуховодов и такелажные приспособления нужно устанавливать до начала монтажа, используя для этого инвентарные передвижные монтажные вышки, подмости и лестницы.
