2. Дослідження роботи системи ардс за наявності постійно діючого збурення за напругою мережі живлення

Збурення імітується зміною напруги холостого ходу джерела живлення.

1. Встановити зразок-пластину горизонтально в межах колії зварювального трактора.

2. Ввімкнути джерело живлення та встановити за вказівкою керівника значення напруги холостого ходу U₀. Результат вимірювання занести в табл. 2.3 (дослід № 1).

3. Виконати наплавлення валика на одному з режимів, вживаних при дослідженні роботи системи АРДС у статичному режимі. Під час наплавлення зафіксувати середні значення U_д і I_д. Результати занести в табл. 2.3.

4. Встановити (за вказівкою керівника) нове значення напруги U₀ джерела живлення і занести його в табл. 2.3(дослід № 2).

5. Виконати наплавлення валика на пластину. Параметри режиму зварювання занести в табл. 2.3.

6. Повторити досліди за п.п. 4 та 5.

8. За даними табл. 2.3 побудувати статичні характеристики системи АРДС при дії збурення за напругою мережі живлення, користуючись вказівками до п. 5 дослідження роботи системи у статичному режимі.

8. Розрахувати відносні статичні похибки системи за струмом та напругою як

9. Скласти звіт по роботі.

Звіт повинен містити:

7. Назву роботи, її мету.

2. Короткі теоретичні відомості про методи аналізу властивостей системи АРДС при роботі в статичному режимі та під час впливу збурень різного роду.

3. Таблиці дослідів та результати розрахунків.

4. Статичні характеристики системи АРДС при роботі у статичному режимі та під час дії збурень за швидкістю плавлення електродного дроту і напругою мережі живлення.

5. Висновки по роботі з порівняльним аналізом отриманих результатів.

Таблиця 2.1

Номер досліду	Параметри режиму зварювання
1
2
3

Таблиця 2.2

Спосіб зварювання	Номер досліду	Вимірювання				Розрахунок
		Початок шва		Кінець шва		Зміна параметрів		Статична похибка
«На пусток»	1
	2
	3
Середє значення		-		-
	4
	5
	6
Середє значення		-		-

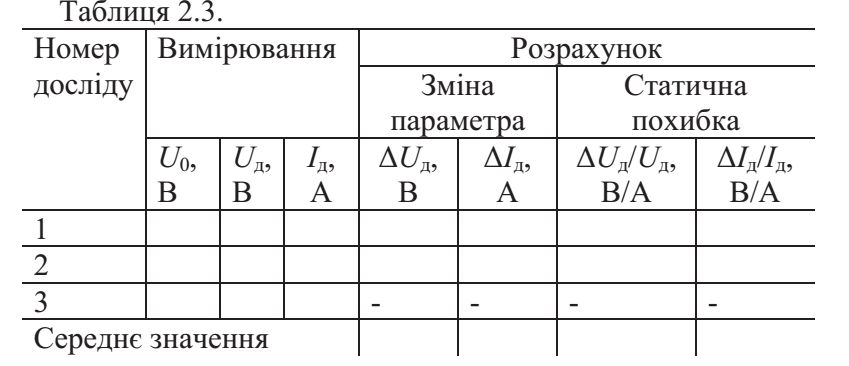

Таблиця 2.3

Номер досліду	Вимірювання			Розрахунок
				Зміна параметра			Статична похибка
1
2
3
