2. Техника работы карандашом

Работа

карандашом, как правило, предшествует черчению тушью. Карандашом обычно выполняют вспомогательные ра­боты; построение рамок, сеток, условных знаков, шрифтов и т. п. Съемочные и составительские оригиналы топографиче­ских карт также вначале вычерчиваются карандашом.

Карандашный рисунок должен иметь высокое качество: от­четливость и законченность изображения всех элементов со­держания. Предъявляемые к карандашному рисунку требова­ния могут быть выполнены, если соблюдать определенные пра­вила работы карандашом. Во-первых, работать нужно остро заточенным карандашом, с одинаковым нажимом на бумагу. Во- вторых, не следует сильно нажимать на карандаш, так как об­разовавшиеся в этом случае на бумаге бороздки будут мешать последующему вычерчиванию тушью. В-третьих, необходимо со­блюдать постоянство в приемах вычерчивания: проводить ли­нии по линейке слева направо, держа карандаш параллельно груди с небольшим наклоном в сторону движения и не повора­чивая его вокруг своей оси. Последнее обеспечивает необходи­мую графическую точность исполнения.

В зависимости от характера работ приемы вычерчивания ка­рандашом, так же как и применяемая твердость карандаша, могут быть различны. В отличие от черчения по линейке чер­чение от руки карандашом выполняется способом наращива­ния линии, который широко применяется при вычерчивании горизонталей, рек и других условных знаков, так как он обес­печивает графическую точность и высокое качество линии. Не­допустимо простое проведение линии карандашом, так как это ведет к отклонению ее от точного положения контура и полу­чению линий разной толщины. Как правило, линия, вычерчи­ваемая на себя, получается толще, чем линия, вычерчиваемая горизонтально. Необходимо, правда, отметить, что простое про­ведение линии карандашом от руки более производительно, чем способ наращивания. Поэтому им пользуются на производ­стве, как правило, опытные работники с хорошей графической подготовкой.

3. Точность графических работ

Топографическое черчение отличается высокой точностью. Сте­пень точности обычно характеризуется отклонениями получен­ного результата от заданного, т. е. величиной ошибки. Чем меньше величина отклонения, тем выше точность.

Предельная графическая точность — около 0,1 мм. Ошибки выше 0,1 мм недопустимы. На точность чертежа влияют квали­фикация и аккуратность исполнителя, качество инструментов, материалов и принадлежностей для черчения. Например, накол иглой циркуля должен давать точку не более 0,1 мм. Это дела­ется легким нажимом иглы на бумагу. Игла при этом должна быть перпендикулярна к чертежу. Накол должен быть углубле­нием, а не отверстием в бумаге. При многократном использова­нии накола (при вычерчивании окружностей, многократном от­кладывании отрезков) последний разрабатывается и центр его смещается. Чтобы точка не увеличивала своих размеров н не меняла положения, пользуются специальным центриком (ме­таллический кружок, имеющий форму круга с небольшой игол­кой на одной стороне, которую вставляют в накол, и углубле­нием для иглы циркуля на другой).

Обозначение точек наколами широко используется в топо­графическом черчении. Контролем проведения карандаша че­рез точку является небольшой «щелчок». Если этого не прои­зошло, значит, карандаш не прошел через центр накола. Следовательно, неправильно была установлена линейка или на­клонился карандаш на себя или от себя.

Точность проведения прямой линии через две точки зависит от величины наколов и от расстояния между ними: чем больше это расстояние и чем меньше иаколы, тем точнее будет поло­жение линии (рис. 2).

Чтобы отложить отрезок линии заданной длины, вначале его отмеряют циркулем-измерителем по масштабной линейке. При этом измеритель слегка отклоняют от себя, чтобы концы иголок и деления линейки были хорошо видны.

При откладывании отрезка одну ножку измерителя ставят в исходную точку, накол второй иголкой производят, приведя ее в вертикальное положение. Для более точного наведения иглы ее направляют левой рукой. Чтобы наколы на бумаге можно было легко найти, их обводят карандашом.

Длинные линии меряют и откладывают по частям, так как при большом раздвижении ножек измерителя снижается точ­ность выполняемых работ. Измерение отрезка по масштабной линейке

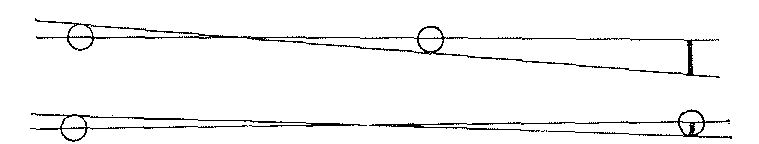

Рис. 2. Схема зависимости точности проведения линий от ее длины

штангенциркулем более точно, чем микроизмерителем и циркулем-измерителем.

Суммарную среднюю квадратическую ошибку откладывания отрезка заданной длины вычисляют по формуле

где т_и т₂, ..., т_п — ошибки отдельных факторов (измерения отрезка, заточки иглы, точности линейки и т. п.).
