§ 15. Черчение рейсфедерами

Рейсфедер заправляют тушью с помощью узкой полоски пла­стика или спички, очинённой в виде лопаточки, при разведен­ных створках на 0,2—0,3 мм. При этом рейсфедер держат в пра­вой руке в наклонном положении и стараются, чтобы тушь не попала на внешние стороны створок. Высота столбика заправ­ленной в рейсфедер туши должна быть в пределах 5—7 мм.

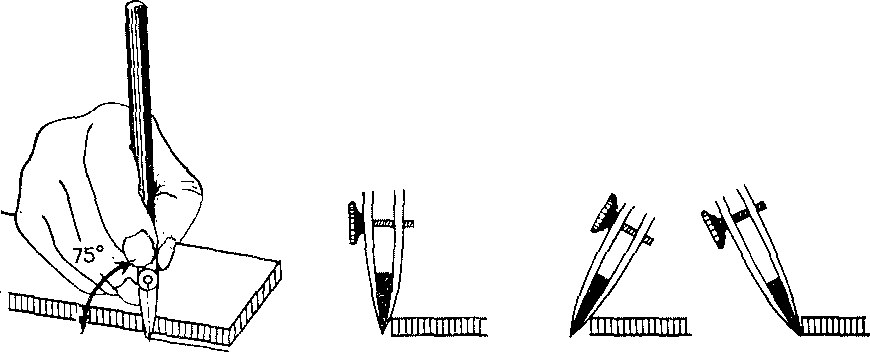

При вычерчивании линий по линейке (рис. 30) рейсфедер следует держать винтом от себя при небольшом наклоне в сто­рону движения или перпендикулярно. Ось рейсфедера должна проектироваться на направление вычерчиваемой линии. Иначе при наклоне рейсфедера на себя передняя створка не будет ка­саться бумаги и верхняя сторона вычерченной линии окажется рваной. При наклоне от себя рваной окажется нижняя сторона линии (часто при таком положении тушь подливается под линейку).

Неправильно

Вычерчивание ведут слева направо с небольшой равномер­ной скоростью и легким нажимом, без задержек и повторений, выдерживая графическую точность. Кисть руки должна, опи­раясь на линейку, скользить по ней. При этом не следует сильно прижимать створки к линейке и поворачивать рейсфедер вокруг его оси. Перед чистовым проведением линии следует проверить рейсфедер на пробной бумажке. Если тушь не сходит со ство

Правильно

Чтобы получить линию необходимой толщины, створки рей­сфедера устанавливают по шкале толщин вначале приблизи­тельно, затем рейсфедер опробывают и корректируют выбран­ный раствор. Рейсфедером можно вычерчивать линии толщиной 0,1—1,0 мм.

Вычерчивание толстых линий производится в несколько при­емов. Вначале вычерчивают широким раствором рейсфедера верхнюю часть линии. При этом верхняя створка рейсфедера должна совпадать с верхней границей линии. Затем проводят нижнюю часть линии, совмещая нижнюю створку рейсфедера с нижней границей линии. Если в середине линии остался про­свет, его заливают тушью с помощью рейсфедера или кисти. Применение двойного рейсфедера значительно упрощает вы­черчивание толстых линий.

Вращающийся рейсфедер называется кривоножкой. Криво­ножки бывают одинарными и двойными. Одинарная криво­ножка (рис. 31, а) имеет рейсфедер с изогнутыми створками пера. Рейсфедер прикреплен к стержню, свободно вращающе­муся в ручке (трубке), если между гайкой и ручкой на стержне есть зазор. Контргайка предназначена для сохранения положения, приданного гайке. Если гайка с контргайкой завин­чена до упора, кривоножка будет работать как рейсфедер. Чем короче створки рейсфедера и круче их изгиб, тем подвижнее кривоножка.

Двойная кривоножка — это вращающийся двойной рейсфе­дер (рис. 31,6). Предназначена для одновременного вычерчи­вания двух параллельных кривых.

Кривоножка должна отвечать тем же требованиям, которые предъявляются к рейсфедеру. Дополнительным условием явля­ется свободное вращение стержня, на котором укреплена криво­ножка, внутри ручки. Если стержень погнут, его прокатывают между металлическими пластинками. Ржавчину и грязь счи­щают шкуркой и тряпочкой, смоченной в керосине. Заточку кривоножки выполняют так же, как и рейсфедера, при этом гайку и контргайку завинчивают до упора. Двойную криво­ножку точат так же, как и одинарную.

Хорошо заточенная кривоножка должна давать линии оди­наковой толщины с ровными краями. В плохо заточенной кри­воножке короткая створка дает рваную линию, а длинная ре­жет бумагу.

При работе кривоножкой зазор между гайками должен быть не более 0,5 мм, так как больший зазор затрудняет установку кривоножки на чертеже. Кривоножку следует держать строго вертикально (рис. 32), это одно из важнейших условий качест­венной работы. Не следует вращать пальцами ручку криво- ножки, так как это нарушает вертикальность положения. На­жим и скорость такие же, как и при работе рейсфедером. Од­нако при крутых изгибах линии нажим необходимо несколько усилить, а движение замедлить, при этом кривоножку ведут движением кисти, опираясь на мизинец. Слабо изогнутые линии проводят движением всей руки, удобное положение которой из­бирается самим

Рис. 32. Положение кривоножки при черчении

Рис. 31. Кривоножки

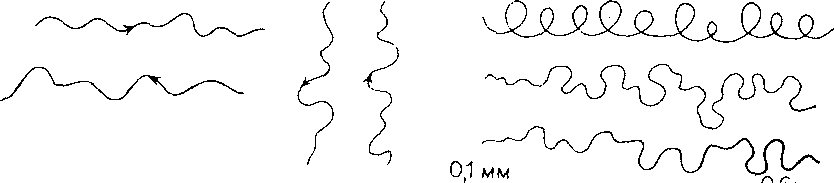

Рис. 33. Упражнения по работе кривоножкой

Чертить кривоножкой можно в любом направлении. Чтобы овладеть навыками работы с кривоножкой, выполняют упраж­нения по вычерчиванию линии «по следу» вправо, влево, от себя и к себе (рис. ЗЗК Если кривоножка сошла с линии оригинала или необходимо переменить положение руки, ее приподнимают и, оставив небольшой разрыв, вновь опускают на линию, про­должая движение. Разрывы в конце работы соединяют пером.

ЧЕРТЕЖНЫЕ ЦИРКУЛИ

Чертежный (круговой) циркуль (рис. 34, а) применяется при вычерчивании дуг и окружностей диаметром более 5 мм тушью или карандашом. Одна ножка циркуля имеет шарнирное

соединение с наконечником, в который вставляют карандаш (рис. 32,6) или циркульный рейсфедер. Шарнирное соединение обеспечивает перпендикулярность рейсфедера к плоскости чер­тежа. Для вычерчивания окружностей диаметром более 150 мм используется удлинитель (рис. 34, в). При проведении из одного центра нескольких концентрических окружностей приме­няют специальные иголки и центрики (рис. 34, г). Ножка цир­куля с иглой должна быть немного длиннее ножки с рейсфеде­ром или графитом, при таком состоянии циркулем легче рабо­тать.

Кронциркуль (рис. 35, а). Предназначен для вычерчивания дуг и окружностей небольших размеров —до 7 мм. Чтобы ка­чество черчения было высоким, стержень с иглой должен сво­бодно вращаться в полом цилиндре и не качаться. Ось щечек рейсфедера должна находиться в одной плоскости с осью иглы и совпадать с ее острием (рис. 35,6).

Во время работы кронциркулем игла должна быть пер­пендикулярна к плоскости чертежа. При черчении вначале устанавливают иглу, затем опускают рейсфедер и вращают его слева направо один раз до получения требуемого изображения. Размер вычерчиваемой окружности устанавливается регулиро­вочным винтом, толщина линии-—зажимным винтом. По окон­чании работы сначала поднимают рейсфедер, а затем иглу.

Перед началом работы выполняют проверку и заточку цир­кулей. Если иглы в циркуле неправильной формы или они за­тупились, их затачивают. Для этого иглу вынимают из ножки циркуля и равномерно обтачивают боковые стороны на наж

Рис. 34. Чертежный циркуль

дачной бумаге. При установке игл в циркуле необходимо до­биться их одинаковой длины и сходимости в одной точке. После этого их закрепляют зажимными винтами. Разведение ножек циркуля регулируется винтами шарнирного устройства.

Чтобы устранить качание иглы, ее вывинчивают, отделяют рейсфедер от полого цилиндра и ударами молоточка умень­шают отверстие нижнего конца цилиндра. Боковое качание рей­сфедера устраняется прочным закреплением пружины. Тугое вращение иглы в трубке указывает на ее искривление. Погну­тый стержень прокатывают между металлическими пласти­нами. Ржавчину и грязь очищают шкуркой и протирают тря­почкой, смоченной в керосине.

Затем приступают к заточке рейсфедера, кронциркуля. Уравнивание створок рейсфедера выполняется вращением крон­циркуля на бруске при вертикальном положении иглы. После этого выполняют заточку внешних сторон створок рейсфедера, предварительно вынув иглу из кронциркуля. Заточка кронцир­куля проверяется вычерчиванием окружностей разного диа­метра и толщины. Если линия получается рваной, рейсфедер затачивают вновь.
