Практичне заняття №2 на тему: «Приклад розрахунку гранично допустимого тиску на палю динамічним методом по формулі професора н. М. Герсеванова.»
Мета заняття: закріплення теоретичних знань та практичних навичок по даній темі, виробити вміння проводити розрахунок простих статично визначених балок на двох опорах на нерухоме навантаження та навчитись будувати лінії впливу зусиль в даному перерізі балки.
Студент повинен знати: що таке гранично допустимий тиск, що таке динамічний метод розрахунку паль, які є види розрахунку паль.
Студент повинен вміти: визначати гранично допустимий тиск паль, проводити аналіз отриманих даних після розрахунку паль.
Визначити граничну несучу здатість по формулі професора Н.М. Герсеванова:
і розрахунковий опір палі по формулі:
,
якщо відомо:
Паля залізобетонна, перерізом 0,35 х 0,35, довжина палі L=10м
е – фактична відома маса палі від одного удару, яка = 0,0024м.
Молот одиничної дії СССМ-007. Всі дані по молоту в таблиці 1.
Вага ударної частини молота
Повна вага молота
Висота падіння ударної частини Н = 1,44 м.
Коефіцієнт, який приймається в залежності від матеріалу палі і способу забивання n =150 тс /м (див табл 2)
qc – вага палі,
qн – вага наголовника, рівна 0,09 тс.
q – повна вага палі з наголовником і підбабком, рівна 3,21 тс.
А- площа поперечного перерізу палі, рівна 0,1225 м.
qn – вага підбабку, рівна 0,06 тс.
18- кількість паль у ростверку.
Гранична несуча здатність палі, забитої зазначеним молотом з відмовою
е = 0,0024м, буде дорівнювати:
Визначимо розрахунковий опір палі по грунту:
де:
– коефіцієнт умови роботи палі, який
враховує розподіляючу здатність
ростверків, рівний 1,0;
– коефіцієнт
надійності по грунту, рівний 1,55 при
кількості паль у ростверку 18 шт.

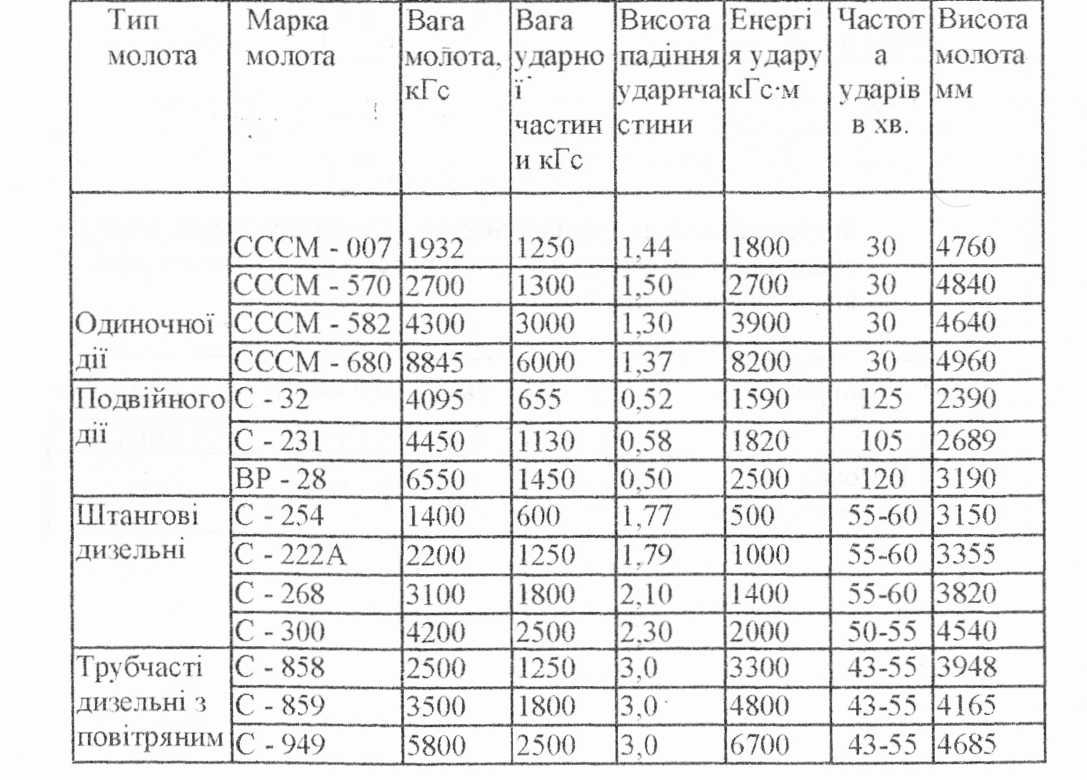

Таблиця 1: Палебійні молоти (технічна характеристика).

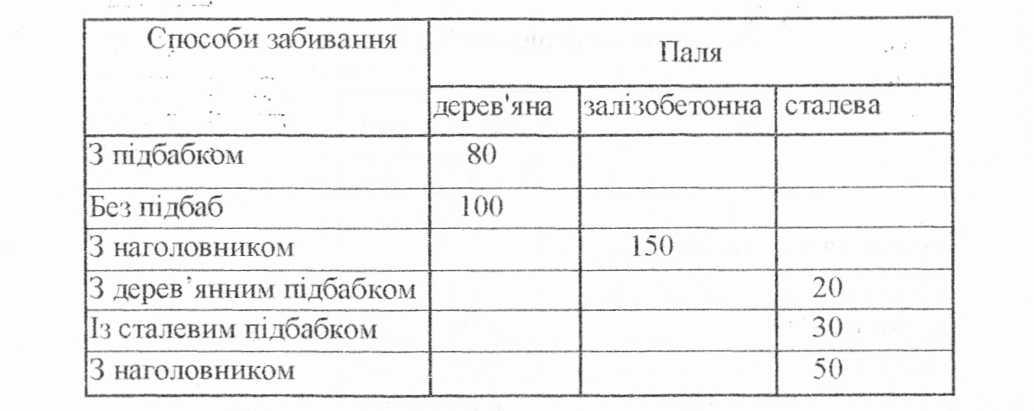

Таблиця 2: коефіцієнт який залежить від матеріалу палі і способу забивання «n» , тс/м2.
