Практичне заняття №8,9,10 на тему: «Розрахунок прогонової будови із звичайного залізобетону»

Мета заняття: закріплення теоретичних знань та практичних навичок по даній темі, виробити вміння проводити розрахунок прогонових будов із звичайного залізобетону.

Студент повинен знати: що таке прогін, що таке прогонова будова, які є види розрахунку прогонових будов із звичайного залізобетону.

Студент повинен вміти: визначати реакції в прогонах, проводити розрахунок прогонових будов, проводити висновки після проведених розрахунків.

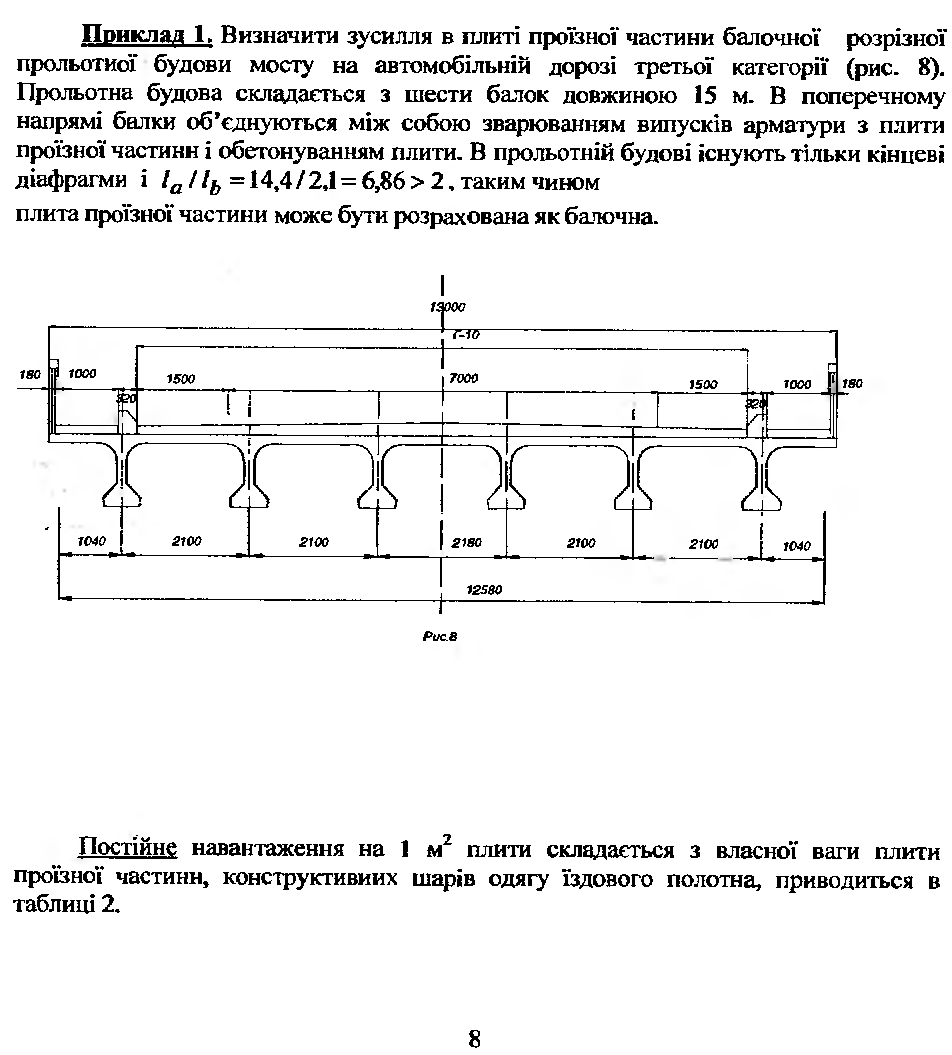

Визначити зусилля в плиті проїздної частини блочної проїздної частини балочної розрізної прольотної будови мосту на автомобільній дорозі третьої категорії (рис. 8) . Прольотна будово складається з шести балок довжиною 15 м. В поперечному напрямі балки об`єднуються між собою зварюванням випусків арматури з плити проїздної частини і обетонуванням плити . В прольотній будові існують тільки кінцеві діафрагми і

=14.4/2.1=6.86˃2 . Таким чином плита проїздної частини може бути розрахована як балочна .

(Рис.1)

Постійне навантаження на 1 плити складається з власної ваги плити проїздної частини , конструктивних шарів одягу їздового , приводиться в таблиці 2 .

Вид навантаження	Нормативне навантаження , кН/	Коефіцієнт надійності по завантаженню,γ f	Розрахункове навантаження , кН/
Асфальтобетонне покриття (0.07×23=1.61)	1.61	1.5	2.42
Захисний шар з армованого бетону (0.04×25=1.0)	1.0	1.3	1.3
Гідроізоляція (0.01×15=0.15)	0.15	1.3	0.20
Вирівнюючий шар з цементного розчину (0.03×21=0.63)	0.63	1.3	0.82
Залізобетонна плита проїзної частини (0.15×25=3.75)	3.75	1.1	4.12
Р А З О М :	=7.14		g=8.86

Тимчасове навантаження. Плита проїзної частини розраховується на тимчасові навантаження А-11 та НК-80 .

Розглядаються такі випадки навантаження :

В прольоті плити розміщується адна колія навантаження А-11 (рис.9) .

Розрахунковий прольот плити

Р/2=9.81хК/2=9.81х11/2=54кН

v/2=0.98хК/2=0.98х11/2=5.4 кН/м

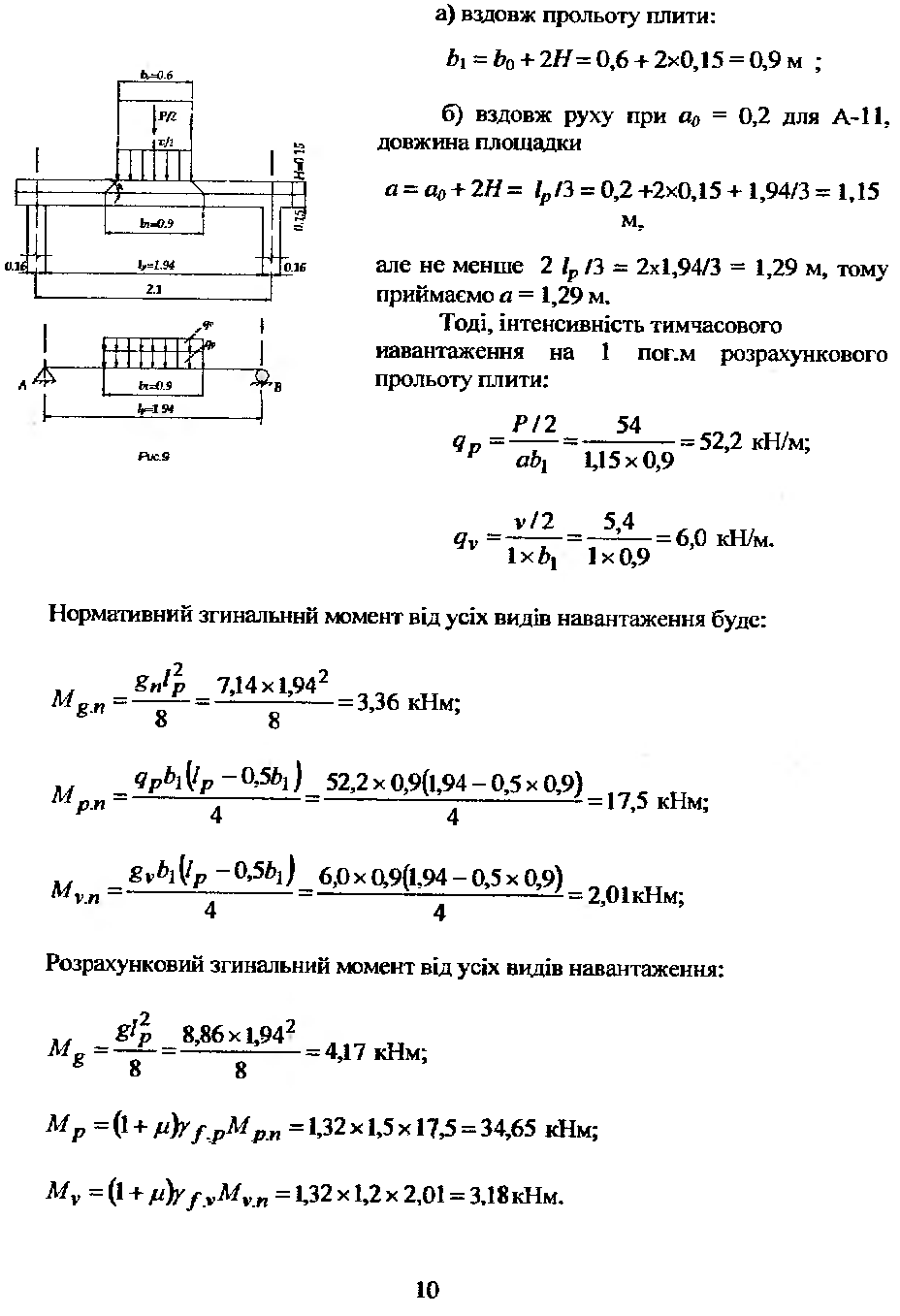

При ширині колії навантаження А-11 b=0/6м і розподілі її в точці дорожнього одягу Н=0.15м під кутом 45 розміри площадки розподілу навантаження будуть :

а ) вздовж прольоту плити :

б) вздовж руху при =0.2 для А-11 , довжина площадки

Але не менше 2 , тому приймаємо а=1.29 м .

Тоді інтенсивність тимчасового навантаження на 1 пог.м розрахункового прольоту плити :

Нормативний загальний момент від усіх видів навантаження буде :

Розрахунковий загинальний момент від усіх видів навантаження :

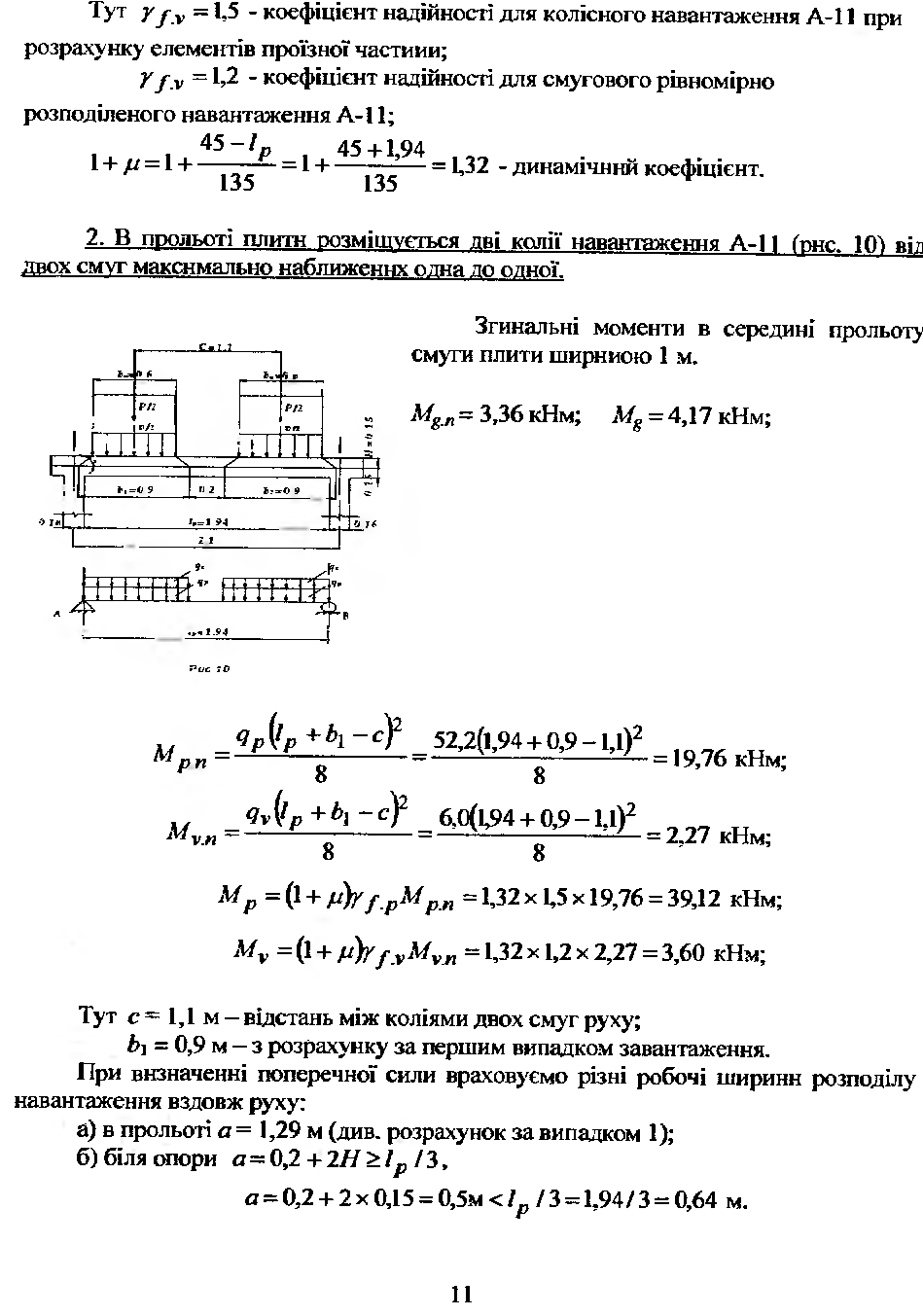

Тут – коефіцієнт надійності для колісного навантаження А-11 при розрахунку елементів проїзної частини ;

y =1.2 – коефіцієнт надійності для смугового рівномірно роз приділеного навантаження А-11 ;

-динамічний коефіцієнт.

2 .В прольоті плити розміщується дві колії навантаження А-11 (рис.10) від двох смуг максимально наближених одна до одної .

Згинальні моменти в середині прольоту смуги плити шириною 1м.

Тут c=1.1м – відстань між коліями двох смуг руху ;

– з розрахунку за першим випадком завантаження .

При визначенні поперечної сили враховуємо різні робочі ширини розподілу навантаження вздовж руху :

а)в прольоті а=1.29м(див.розрахунок за випадком 1);

б)біля опори а=0.2+2Н≥ .

a =0.2+2

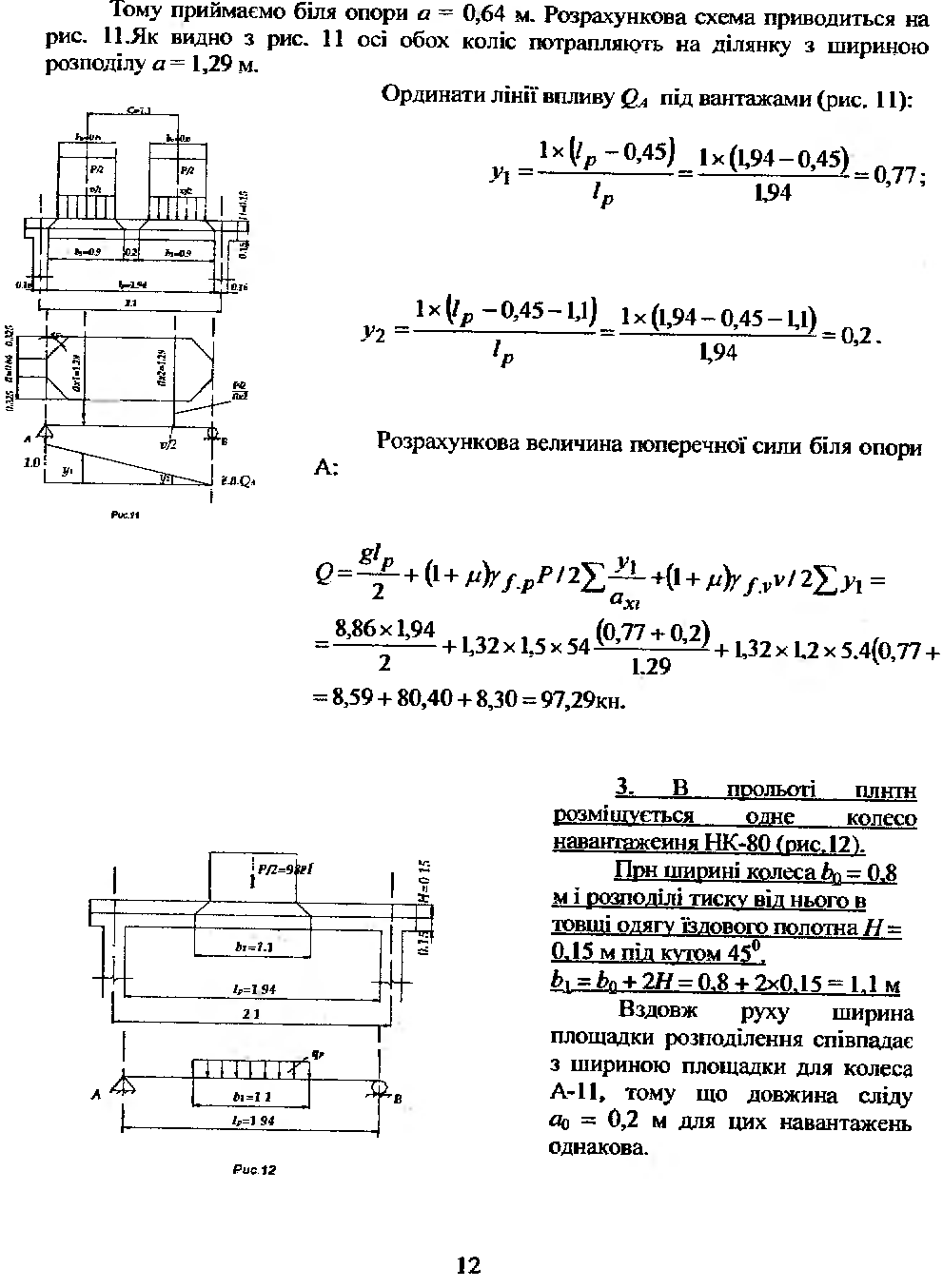

Тому приймаємо біля опори a = 0,64 м. Розрахункова схема приводиться на рис. 11. Як видно з рис. 11 осі обох коліс потрапляють на ділянку з шириною розподілу a = 1,29 м.

Ординати лінії впливу Q_A під ввантажами(рис. 11)

=

Розрахункова величина поперечної сили біля опори

А:

3. В прольоті плити розміщується одне колесо навантаження НК-80(рис.12)

При ширині колеса м. і розподілі тиску від нього в товщі одягу їздового полотна Н=0.15м. під кутом

Вздовж руху ширина площадки розподілення співпадає з шириною площадки для колеса А-11, тому що довжина сліду м для цих навантажень однакова.

Величина а=1.29 м більша відстані між осями навантаження НК-80, яка дорівнює 1.2м. В цьому випадку приймаємо спільну площадку з розміром вздовж руху:

Тому приймаємо

При розташуванні колеса P/2 біля опори

Тоді інтенсивність навантаження на 1 пог.м розрахункового пролботу плити:

Динамічний коефіцієнт для навантаження НК-80 визначаємо за інтерпуляцією між значенями (1+ )=1,3 при

Нормативний згинальний момент в середині прольоту плити проїздної частини, як балки на двох опорах від навантаження НК-80:

Р озрахунковий згинальний момент:

Тут -- коефіцієнт надійності для навантаження НК-80

Для визначеня поперечної сили визначаємо площадку розподілу вантажів на тлінію розподілу від опори А (рис.13)

Розрахункова величина поперечної сили біля опори:

Для подальших розрахунків плити вибираємо х таблиці 3 максимальні величини згинальних моментів та поперечних сил(розрахункових-для розрахунків міцності та витривалості, нормативних-для розрахунків тріщиностійкості) для різних випадків навантаження. При цьому, згідно норм, навантаження згідно норм, навантаження НК-80 не враховують при розрахунків плити проїздної частини на тріщиносьтійкість та витривалість

Нормальні чи розрахункові зусилля	1 випадок А-11(1кол.)	2випадок А-11(2 кол.)	3 випадок НК-80
	17,5 2,01	19,76 2,27	27,86 -----
	34,65 3,18	39,12 3,60	34,91 -----
	3,36	3,36	3,36
	4,17	4,17	4,17
Q,кНм	----	97,29	80,51

Дійсну роботу плити, як нерозрізної системи на пружних опорах з частковим защемленням плити в ребрах, враховуємо використовуючи поправочні коефіцієнти згідно табл. 1

Для цього переріз балки приводимо до прямокутних форм.

Приведені товщини:

• Верхньої плити

• Нижньох плити при ширині

Момент інерції на кручення:
