11.2. Оборудование для электроакустических измерений
Симулятор торса человека.

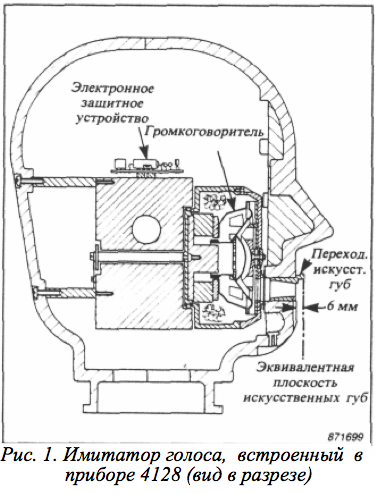

Предназначен для осуществляемых на месте эксплуатации исследований и объективной оценки параметров телефонов,наушников, микрофонов, головных телефонов, звукоусилительных устройств, слуховых аппаратов, средств защиты слуха и др. Прибор находит применение также в области архитектурной и строительной акустики, при исследованиях электроакустического оборудования транспортных средств и при оценке мероприятий по снижению шума этих средств. В конструкции прибора учтено минимальное число параметров, отображающих акустические свойства и средние антропометрические данные взрослого человека. Имитатор головы и торса способствует моделированию звукового поля, соответствующего звуковому полю вблизи головы и торса человека. Встроенный в приборе имитатор голоса дает возможность создания звукового поля, которое точно соответствует полю человеческого голоса, включая происходящее в зависимости от частоты перемещение акустического центра.
ПРИМЕНЕНИЕ:
• Исследования и определение параметров электроакустического оборудования (например, телефонов, наушников, головных телефонов, слуховых аппаратов и др.) на месте его эксплуатации
• Оценка параметров средств защиты слуха
• Оценка свойств используемых на малом расстоянии микрофонов и специальных противошумовых микрофонов .
Оценка параметров головных телефонов
• Исследования в области архитектурной и строительной акустики и оценка качества передачи и разборчивости речи
• Оценка параметров электроакустического оборудования транспортных средств и мероприятий по снижению шума этих средств
• Исследования стереоэффектов в звуковых полях.
Имитатор уха.
Имитатор уха предназначен для измерений параметров наушников, связываемых со слуховым каналом посредством ушных вкладышей в виде трубок, пробок или индивидуальных раковин и используемых, например, в слуховых аппаратах и др.

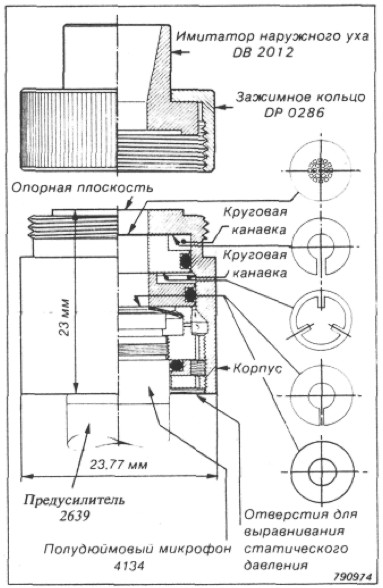

Рис. 2 Имимтатор уха c имитатором наружного
уха и зажимным кольцом (вид в разрезе)
ПРИМЕНЕНИЕ:
• Определение частотных хатактеристик, чувствительности и искажения вставляемых в уши наушников, слуховых аппаратов и др.
• Техническое обслуживание слуховых аппаратов
• Заводские испытания наушников.
Поворотная платформа.

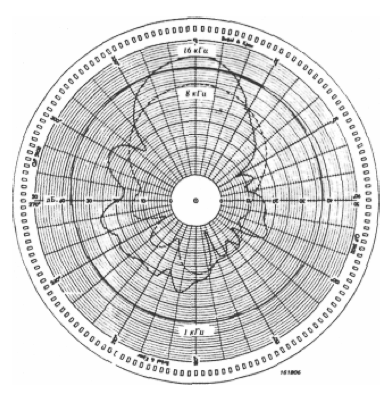

Поворотная платформа предназначена для вращения исследуемого или испытуемого объекта (антенны, громокоговорителя, микрофона и др.) синхронно с движением бумаги с полярной сеткой на самописце уровня. Сочетание этих приборов образует систему для записи в полярных координатах, способствующую автоматической регистрации разного рода характеристик направленности. Запись ведется на белой бумаге диаметром 200 мм с отпечатанными сеткой и угловыми отметками от 0 до 360°. Образец бумаги показан на рис.
ПРИМЕНЕНИЕ:
• Измерения характеристик направленности излучателей звука
• Исследования антенн
• Исследования громкоговорителей
• Исследования микрофонов
• Исследования гидрофонов
Имитатор голоса .
Имитатор голоса разработан для использования при проверке телефонных передатчиков и других микрофонов, при которой необходимо создание звукового поля, подобного полю человеческого голоса. Прибор отдает звук с минимальным уровнем звукового давления 110 дБ (в частотном диапазоне от 200 Гц до 4 кГц) на расстоянии 25 мм от кольца искусственных губ. Создание уровня звукового давления, превышающего 120 дБ, возможно при импульсной работе.таким образом, что его ось составляет угол 0° или 90° с осью имитатора голоса .

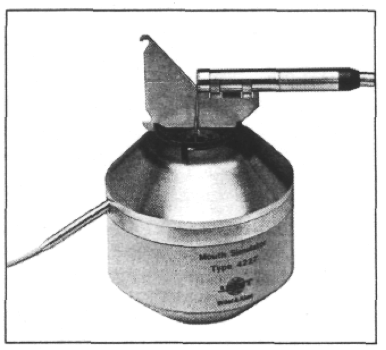

Имитатор голоса, показанный вместе с микрофоном
звукового давления, закрепленным на калибровочном зажиме
ПРИМЕНЕНИЕ:
• Контроль качества и измерения частотной характеристики и искажения телефонных передатчиков и микрофонов ближнего действия
• Источник звука при акустических исследованиях.
Зонд акустический.
Устройство для измерения звукового давления в заданной точке звукового поля, обеспечивающее минимальные искажения поля, вызванные самим процессом измерения. Зонд акустический представляет собой тонкую трубку А (рис.) или твердый стержень, изолированный от окружающей среды, один конец которого вводится в исследуемую область звукового поля, а второй соединяется с приёмником звука D.
Для исключения резонансных явлений и осуществления режима бегущей волны за приёмником к трубке (стержню) присоединяется длинный звукопровод В, обладающий в значительной степени поглощением. Зонд акустический применяется для измерений в малых объёмах и труднодоступных местах.
