8.2. Звукоизоляция студий

Рассмотрим более подробно некоторые способы решения проблем звукоизоляции студий. Звукоизоляция студий определяет максимально допу­стимый уровень акустических шумов, ограничивающий передаваемый динамический диапазон сигнала снизу. Так как этот уровень мал (не должен превышать 30 дБ), то необходимо принимать меры в отношении тщательной изоляции студий от шума. Радиодома и те­лецентры должны располагаться на тихих улицах. Сту­дии должны располагаться в уединенных местах зда­ний, подальше от проезжей части наиболее тихой ули­цы. Предпочтительны первый и цокольный этажи. Сту­дии должны быть удалены от шумных помещений. Нельзя располагать студии в смежных помещениях. Должны применяться специальные двойные двери с уп­лотнителями (рис.1а), «плавающие» полы и подвес­ные потолки (рис.2). Студии первого и цокольного этажей должны иметь отдельный фундамент, изолиро­ванный от основного. Все студии снабжаются тамбура­ми для прохода в них из коридоров, аппаратные долж­ны быть отделены от студий просмотровым окном из трех рам с непараллельными стеклами во избежание резонанса объема между стеклами (рис. 1б).

Так как в студиях отсутствуют окна, то единствен­ным способом очистки воздуха должна быть специаль­ная мощная приточно-вытяжная вентиляция (особенно в телестудиях, в которых обычно в работе участвует большое количество людей и включены мощные све­тильники). В настоящее время во многих студиях при­меняется кондиционирование. Устройства кондиционирования воздуха и обычная приточно-вытяжная вентиля­ция создают высо­кие уровни шумов. Шумы создаются как самими венти­ляторами, так и их двигателями, а так­же из-за турбулент­ности потока возду­ха вследствие боль­ших скоростей этих двигателей. Акустические шу­мы ослабляют с по­мощью акустических фильтров и путем облицовки стенок вентиляционных каналов поглощающими материалами.

­

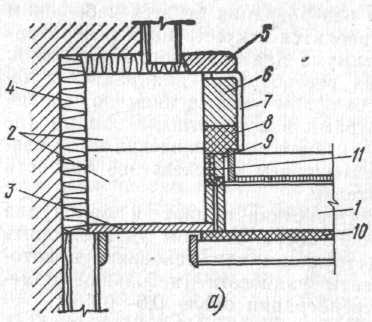

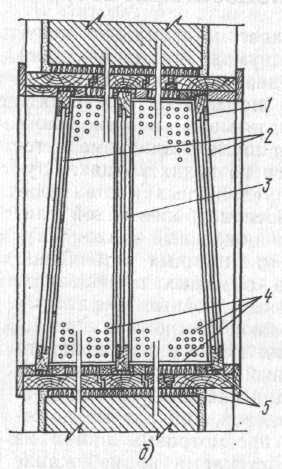

Рис. 1. Конструкция студийных дверей и окон: а) двери (1 — дверное полотно»

2 — бруски коробки, 3 — дубовая облицовка, 4 — минеральный вой­лок, 5 —наличник, 6 — накладка, 7 — скоба, 8 — накладка, 9, 10 — губчатая резина, 11 — прорезиненная ткань); б) смотровые окна (1—пористо-губчатая резина, 2 — стекло зеркальное толщиной 8 мм, 3 — то же 10 мм, 4 — звукопог­лощающая конструкция, 5 — ми­неральный войлок)

Такая облицовка снижает интенсивность шумов по длине каналов по экспоненциальному закону, т. е. линейному, в логарифмическом масштабе (затухание составляет от 0,16 до 0,8 дБ/м в зависимости от вида облицовки кана­лов). Акустическими фильтрами не всегда удается снизить уровни вен­тиляционных шумов до приемлемых значений. Применяют дополнительные устрой­ства снижения шума. Из-за громоздкости всех этих соору­жений трудно добиться доста­точного снижения уровня шу­мов.

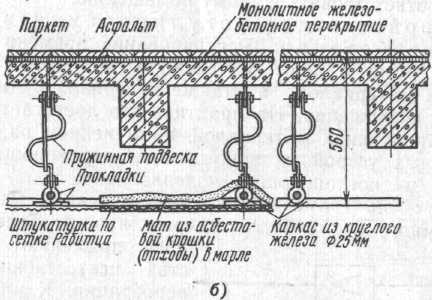

Рис. 2. Конструкция: а) плавающих полов; б) подвес­ных потолков

Для снижения уровня шумов от вибраций двигате­ля приходится принимать специальные меры по вибро­изоляции. В основном эти шумы ослабляют с помощью виброизоляцнонных прокладок под двигателями.
