4.7. Конструкції високовольтних контактів
Конструкції
комутаційних контактів високовольтних
апаратів також різноманітні. На рис.
4.8 приведені варіанти найбільш простих
торцевих
контактів.

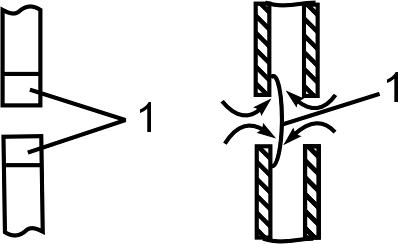

В торцевому контакті (рис. 2.8,а)
поверхня контактування незначна,
самоочищення відсутнє, все це разом зі
значними електродинамічними відштовхуючими
зусиллями, що викликані малою кількістю
точок контактування, потребує великих
стискуючих зусиль. Щоб зменшити
інтенсивність руйнування поверхні
контактів і їх швидкої заміни,
використовують змінні наконечники 1,
виконані з тугоплавких матеріалів.
а б
Рис. 2.8
На рис. 2.8, б зображено торцевий трубчастий контакт, який широко використовується в повітряних вимикачах. Дуга 1 якщо на неї дмухати , втягується всередину контакту, зменшуючи тим самим оплавлення торців контактів.
У
вимикачах та роз’єднувачах як основні
часто використовують різновид врубних
контактів – пальцеві
контакти (
1
3
4
2
рис. 2.9). В положенні „Ввімкнено” рухомий контакт 5 входить в зазор (щілину) між пальцями 2, притискаючи другу сторону пальців до контактної
пластини
3.
Необхідне
5
зусилля притискання з
абезпечують
пружини 1
та 4.
Р
ис.
2.9
Кількість пар пальців (1, 2 чи 3) обирають залежно від номінального струму.
Недолік такого пристрою, – практично відсутнє самозачищення в місці контактування пальців з пластиною 3.
Р
5
6
озеткові контакти (рис. 2.10), завдяки своїй надійності, широко використовуються в високовольтних вимикачах. Вони складаються з декількох контактних сегментів 2 выполненных из меди с вольфрамовыми вставками. Кожний сегмент власною пружиною 3 упирається в кільце 4.Струмоз’ємними 5 з’єднують
сегменти з основою контакту 6.
Рухомий контакт 1 при вході в розетку розсуває сегменти, виконує їх самозачищення і забезпечує в кожному з них лінійне контактування.
Рис. 4. 10
К
4
овзні контакти замінили менш надійні при великих струмах та значних переміщеннях гнучкі струмопідводи. На рис. 2.11 приведена конструкція такого контакту з використанням роликів.
М
4
іж
двома нерухомими направляючими стрижнями
1
по конічних роликах 3
переміщується рухомий контакт – стрижень
2.
Кількість пар роликів вибирають залежно
від номінального струму.
1
1
2
3
Рис. 2. 11
Наприклад, вимикач типу ВМП –10, який широко вико-ристовується в сучасних мережах 10 кВ, при номінальному струмі 630 А має шість пар роликів.
Контрольні питання:
Що називають електричним контактом?
На які три характерні зони можна розділити всю поверхню контакту?
Поясніть причини підвищення опору в місці контактування.
Напишіть формулу для розрахунку опору свіже-зачищеного контакту і поясність фізичний зміст величин, що входять в неї.
Які фізичні процеси відбуваються в контактному з’єднанні при підвищенні його температури?
На скільки повинна відрізнятися температура контактної поверхні хорошого контакту від температури його тіла при протіканні номінального струму?
Поясніть причини виникнення в контактах електродинамічних сил відштовхування.
Які основні вимоги ставляться до матеріалів контактів?
Охарактеризуйте властивості срібла і вольфраму з позиції використання їх у контактних з єднаннях.
Охарактеризуйте властивості міді та алюмінію з позиції використання їх у контактних з’єднаннях.
Що таке металокераміка?
Які з вивчених вами зразків контактів відносяться до крапкових?. Які переваги та недоліки таких контактів?
Які з вивчених вами зразків контактів відносяться до площинних?. Які переваги та недоліки таких контактів?
Які з вивчених вами зразків контактів відносяться до лінійних?. Які переваги та недоліки таких контактів?
Які основні конструкції контактів використовують в електричних апаратах до 1000 В?
Які основні конструкції контактів використовують в електричних апаратах вище 1000 В?
Чим пояснюється зменшення перехідного попру при збільшенні сили стискання контактів?
Спираючись на дані експерименту назвіть доцільний діапазон зусиль стискання досліджуваних контактів.
З якою метою в комутаційних апаратах роблять поділ контактів на основні та дугогасні?
Які технічні рішення використовують в конструкціях контактів для зменшення їх підгоряння?
