1 Технологическео описание механизма сн тэс, его h-q характеристики

Сетевые насосы в составе энергетической станции относятся к классу основного оборудования и предназначены для подачи сетевой воды по теплофикационным сетям ТЭЦ, ТЭС, промежуточных насосных станций систем магистрального теплоснабжения.

Сетевые насосы перекачивают чистую сетевую воду с содержанием твердых включений не более 5 г/м³ размером до 0,2 мм.

К основной особенности режима работы сетевых насосов относится колебания температуры сетевой воды в довольно широких пределах, что заметно изменяет текущие нагрузки на насосы. Кроме того, сетевые насосы должны обеспечивать широкий диапазон подачи, что требует от них стабильной формы напорной характеристики.

Являясь частью внутреннего контура генерирующей станции и, в зависимости от функциональной привязки, сетевые насосы подразделяются на следующие типы:

− сетевые насосы первого подъема (подача воды из обратного трубопровода);

− сетевые насосы второго подъема;

− сетевые насосы рециркуляции водогрейных котлов;

− сетевые насосы ВВТО котлов-утилизаторов и прочие.

Основными требованиями к сетевым насосам являются:

− высокая надежность, поскольку перебои в работе насосов напрямую сказываются на режиме работы всей станции, и отражается на конечных потребителях;

− конструкция и материалы проточной части должны соответствовать условиям эксплуатации сетевых насосов, поскольку эксплуатацией предусмотрены температурные колебания сетевой воды, что ведет к повышенным нагрузкам на узел вала и проточную часть в целом, а также является причиной линейного расширения узлов агрегата;

− стабильная форма напорной характеристики, что вызвано значительными перепадами в водопотреблении системы напорного трубопровода в процессе работы насоса;

− надежная герметизация.

Назначение и конструкция сетевых насосов типа СЭ.

От насосов типа Д эти насосы отличаются применением модифицированного чугуна для изготовления корпуса, крышки и рабочего колеса, а также наличием водяной рубашки охлаждения около узлов уплотнения. Основная область применения − теплофикационные сети. Нормальные условия работы − подпор перед входом в рабочее колесо до 100 м.в.ст. Габаритный чертёж агрегата СЭ-2500-180-8 показан на (рис.1). А сами габариты агрегата

сведены в (табл.1).

Рисунок 1 − Габаритный чертеж агрегата СЭ 2500-180-8

Таблица 1 – габариты агрегата СЭ 2500-180-8

L	L1	L2	B	B1	B2	H	H1	H2	H3	D1	D2	d	d1	d2	n1	n2
1975	1040	1005	960	800	900	1345	910	400	400	600	585	42	35	42	20	16

Перекачиваемая жидкость сетевых насосов типа СЭ.

Сетевые электронасосы типа СЭ представляют собой одну из модификаций горизонтальных одноступенчатых насосов, с колесом двухстороннего входа и предназначены для воды с температурой до 180С°, с концентрацией твердых включений до 5 мг/л, размером до 0,2 мм.

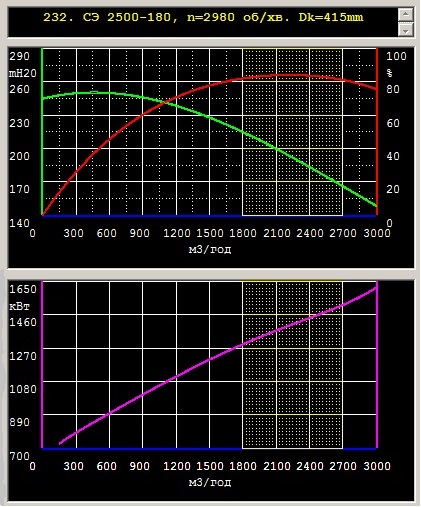

Рабочие характеристики агрегата СЭ 2500-180-8 (зависимости напора, КПД и мощности от подачи) показаны на (рис.2).

Рисунок 2 − Рабочие характеристики агрегата СЭ 2500-180-8
