1 Кинематический расчет привода

Тяговая сила цепи F₄ = 2,2 кН

Скорость перемещения смеси V₄ = 1,5 м/сек

Наружный диаметр шнека D=500 мм

Срок службы привода – 6 лет

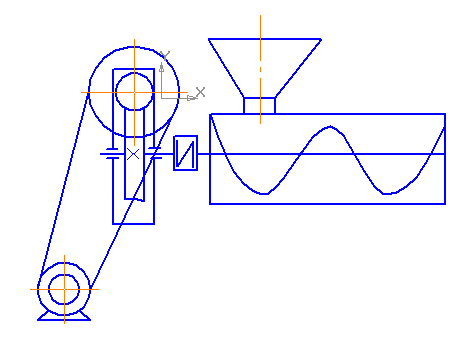

Рисунок 1 – расчетная схема привода к шнеку-смесителю

Общий КПД привода:

, (1.1)

где: - КПД соединительной муфты;

- КПД червячного редуктора;

- КПД открытой цилиндрической зубчатой передачи ;

- КПД подшипников качения.

принимаем

Определяем мощность IV вала привода, квт:

N = F V (1.2)

N =

Определение частоты вращения IV вала привода, об/мин:

n = (1.3)

n =

Определение мощности на I валу привода:

N = (1.4)

N = = 5,4 (кВт)

Зададимся передаточными отношениями передач привода[1]:

U = 16

U = 4

Определяем передаточное отношение привода:

(1.5)

Определяем частоту вращения I вала привода:

n = n U (1.6)

n = 57 64 = 3648 (об/мин)

Выбираем электродвигатель [1]:

Закрытый обдуваемый с повышенным пусковым моментом - двигатель 4АМ100L2Y3

n = 3000 об/ми

N = 5,5 кВт

Уточняем передаточное отклонение открытой передачи:

(1.7)

1.2 Определение скоростей вращения и крутящих моментов валов привода

Определяем частоту вращения всех валов привода:

n = n = 3000 об/мин (1.8)

n = n = 3000 об/мин (1.9)

n = (1.10)

n = = 187,5 об/мин

n = (1.11)

n = = 58,59 об/мин

Определяем крутящие моменты всех валов привода:

T = (1.12)

T = (1.13)

T = = 17,51 (Н м)

T = T (1.14)

T = 17,51 3,2 0,8 = 44,82 (Н м)

T = T U (1.15)

T = 44,82 16 0,8 0,99 =568 (Н м)

T = T U (1.16)

T = 568 0,98 0,99 =551,07 (Н м)
