Приложение к разделу 10.3 Графические зависимости к расчету возможности образования гидратов

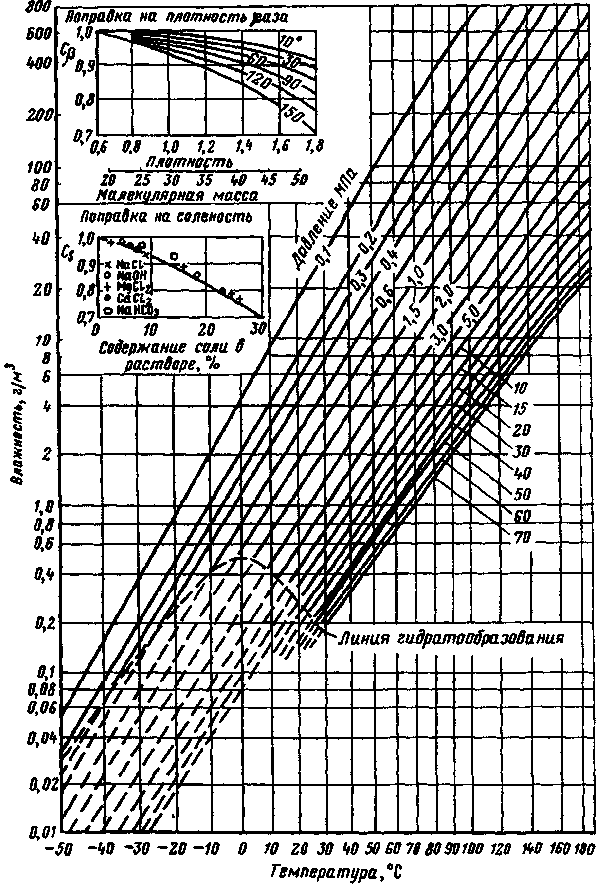

Рисунок10.2 — нормограмма равновесного содержания водяного пара в природном газе

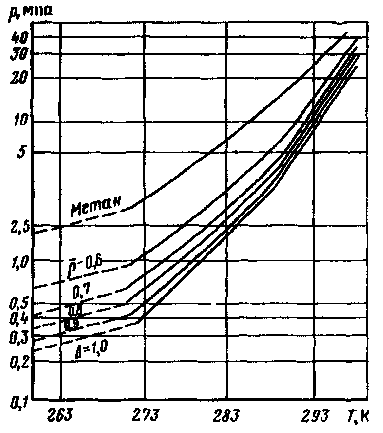

Рисунок 10.3 — Зависимости для определения равновесных условий начала образования гидратов для природных газов разной относительной плотности

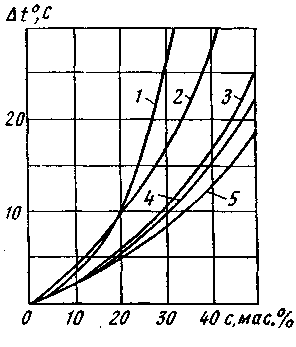

Рисунок 10.4— Снижение температуры гидратообразования в зависимости от концентрации отработанного ингибитора: 1 — CaCl2; 2 — CH3OH; 3 — ТЭГ; 4 — ДЭГ; 5 — ЭГ
*** При решении всех задач обязательно обращаться к соответствующим разделам теоретической части, изложенным в учебном пособии «Сбор и подготовка скважинной продукции», расчетную часть выполнять в программе EXCEL.
Приложение
1. Таблицы констант фазового равновесия углеводородов
При давлении схождения 68,95 МПа
АЗОТ
Температура, оС
оС |
Давление (абсолютное), МПа |
||||||||||||||
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
1,0 |
1,5 |
2,0 |
3,0 |
5,0 |
10,0 |
15,0 |
20,0 |
30,0 |
50,0 |
|
100 80 60 |
592 609 648 |
324 342 362 |
226 235 249 |
172 178 187 |
149 154 160 |
77 82 84 |
54 56 58 |
41,5 42,5 44 |
27,5 30,0 30,5 |
18 18,5 19 |
9,15 9,45 9,8 |
6,2 6,4 6,65 |
4,6 4,8 4,95 |
2,8 2,95 3,1 |
1,56 1,59 1,625 |
40 |
718 |
374 |
256 |
194 |
164 |
85,5 |
59 |
45 |
31 |
20 |
10 |
6,8 |
5,05 |
3,2 |
1,65 |
30 |
677 |
358 |
244 |
187 |
154 |
81,5 |
56,5 |
43 |
29,5 |
19,5 |
9,65 |
6,5 |
4,85 |
3,1 |
1,63 |
20 |
635 |
330 |
230 |
174 |
144 |
75 |
51,5 |
39 |
27 |
17,5 |
9,05 |
6,05 |
4,55 |
2,9 |
1,595 |
10 |
590 |
300 |
207 |
160 |
130 |
68 |
47 |
36 |
24,5 |
15,5 |
8,3 |
5,6 |
4,2 |
2,75 |
1,55 |
0 |
550 |
283 |
195 |
148 |
124 |
64,5 |
44,4 |
34 |
23,5 |
15 |
7,9 |
5,35 |
4,0 |
2,65 |
1,51 |
-10 |
504 |
262 |
182 |
140 |
116 |
60,5 |
41,5 |
32 |
22 |
14 |
7,3 |
5,0 |
3,85 |
2,55 |
1,45 |
