4 Оформление курсовой работы

Оформление текстовой части курсовой работы. Текстовая часть курсовой работы выполняется на одной стороне листа бумаги формата А4 (210x297 мм) ГОСТ-2.301, допускается, при необходимости, при выполнении таблиц и иллюстраций использование листа формата АЗ (297x420 мм). Объем курсовой работы должен составлять 30-40 страниц.

Текстовую часть документа выполняют одним из следующих способов:

- рукописным с высотой букв и цифр нс менее 2,5 мм. Цифры и буквы необходимо писать четко (тушью, чернилами или шариковой ручкой, одним цветом - синим, фиолетовым, черным) на всем протяжении документа;

- с применением печатающих и графических устройств вывода на ЭВМ. Шрифт - Times New Roman, обычный, кегль 14, межстрочный интервал одинарный. Применение цветных паст, чернил в одном текстовом документе, а равно и подчеркиваний - не допускается.

Разрешается вписывать в документы, напечатанные на ЭВМ, отдельные слова, формулы, условные знаки рукописным способом, а также выполнять иллюстрации черной тушью или черными чернилами

Поля текста должны оставляться по всем четырем сторонам листа. Размер левого поля - 30 мм, правого не менее 10 мм, размеры верхнего 20 мм и нижнего полей - не менее 25 мм.

Абзацы в тексте начинают отступом, равным 7,5 мм рукописного текста или с четвертого знака текста при выводе на ЭВМ.

Опечатки, описки и графические неточности, обнаруженные в процессе выполнения документа, допускается исправлять подчисткой или закрашиванием белой краской с нанесением на том же месте исправленного текста (графики) машинописным способом или рукописным способом (черными чернилами или черной тушью).

Повреждения листов текстовых документов, помарки и следы не полностью удаленного прежнего текста (графики) не допускаются.

Наименования структурных элементов курсовой работы "Содержание", "Нормативные ссылки", "Определения", "Обозначения и сокращения", "Введение", "'Заключение", "Список использованной литературы" служат заголовками структурных элементов работы.

Курсовая работа следует делить на разделы и подразделы. Каждый раздел и подраздел должен содержать законченную информацию.

Наименования разделов в совокупности должны раскрывать тему курсового работы, а наименования подразделов в совокупности должны раскрывать соответствующий раздел.

Наименования разделов и подразделов должны метко и кратко отражать их содержание.

Разделы должны иметь порядковые номера в пределах всею курсового работы, обозначенные арабскими цифрами без точки и записанные с абзацного отступа. Подразделы должны иметь нумерацию в пределах каждого раздела. Номер подраздела состоит из номеров раздела и подраздела, разделенных точкой. В конце номера подраздела точка не ставится. Разделы, как и подразделы, могут состоять из одного или нескольких пунктов.

Наименования разделов и подразделов следует печатать с абзацного отступа с прописной буквы без точки в конце, не подчеркивая.

Переносы слов в наименовании не допускаются. Если наименование состоит из двух предложений, их разделяют точкой. Наименование разделов и подразделов допускается выполнять полужирным шрифтом.

Расстояние между наименованием раздела и текстом, при выполнении документа должно быть равно: при выполнении рукописным способом — 15 мм, с выводом на ЭВМ - 2 вводам. Расстояние между наименованием раздела и подраздела, а также расстояние между наименованием подраздела и текстом, должно быть равно - при выполнении рукописным способом — 8 мм, с выводом на ЭВМ - 1 вводу.

Наименование и последующий текст должны находиться на одном листе. Перенос наименования с одного листа на другой не допускается.

Пример

1 Типы и основные размеры

1.1

0. Нумерация подразделов первого раздела документа

1.2

2Технические требования

2.1

2.2 Нумерация подразделов первого раздела документа

2.3

Каждый раздел курсовой работы следует начинать с нового листа (страницы). Подразделы внутри одного раздела разделяются между собой отступлением в две строки от текста.

В текстовых листах курсовой работы не допускается наличие свободного пространства. Все листы документа должны быть заполнены (за исключением последнего листа раздела).

Допускается слово "Содержание" и слово "Аннотация" выделять полужирным шрифтом. Наименования, включенные в содержание, записывают строчными буквами, начиная с прописной буквы с разделителем.

Пример:

Содержание

Задание;

Аннотация;

Содержание;

Нормативные ссылки;

Определения;

Обозначения и сокращения;

Введение;

1Основная часть

1.1 Круглые пластинки. Колебания и устойчивость

1.1.1 Усилия, возникающие при изгибе круглой пластинки

1.2 Оссимметричная деформация круглых пластинок, лежащих на упругом основании

2 Собственные исследования

3 Техника безопасности

Заключение

Список использованной литературы

Приложения

Нумерация страниц курсовой работы.

Страницы курсовой работы следует нумеровать арабскими цифрами, соблюдая сквозную нумерацию по всему тексту. Номер страницы проставляют в центре нижней части листа без точки.

Титульный лист включается в общую нумерацию страниц. Номер страницы на титульном листе не проставляют.

Иллюстрации и таблицы, расположенные на отдельных листах, включают в общую нумерацию страниц курсовой работы.

Иллюстрации, таблицы на листе формата АЗ учитывают как одну страницу.

Нумерация страниц курсовой работы и приложений, входящих в состав курсовой работы), должна быть сквозной.

Формулы и уравнения

Формулы и уравнения следует выделять из текста в отдельную строку. Выше н ниже каждой формулы или уравнения должно быть оставлено не менее одной свободной строки. Если уравнение не умещается в одну строку, то оно должно быть перенесено после знака равенства ( ) или после знаков плюс (+), минус (-), умножения (х), деления (:), или других математических знаков, причем знак в начале следующей строки повторяют.

Пояснение значений символов и числовых коэффициентов следует приводить непосредственно под формулой в той же последовательности, в которой они даны в формуле.

Формулы в курсовом проекте (работе) следует нумеровать порядковой нумерацией в пределах всей работы арабскими цифрами в круглых скобках в крайнем правом положении на одной строке.

Пример:

А=а:в

В=с+д

Ссылки в тексте на порядковые номера формул дают в скобках.

Пример - в формуле .

Допускается нумерация формул в пределах раздела. В этом случае номер формулы состоит из номера раздела и порядкового номера формулы, разделенной точкой.

Формулы, помещаемые в приложения, должны нумероваться отдельной нумерацией арабскими цифрами в пределах каждого приложения с Добавлением перед каждой цифрой обозначения приложения, например: и формуле

Оформление иллюстраций

Иллюстрации (чертежи, карты, графики, схемы, диаграммы, фотоснимки) следует располагать в курсовой работе непосредственно после текста, в котором они упоминаются впервые или па следующей странице.

Иллюстрации могут быть и компьютерном исполнении, в том числе и цветные. На все иллюстрации должны быть даны ссылки и курсовой работе.

Чертежи, графики, диаграммы, схемы, иллюстрации, помещенные в курсовом работе, должны соответствовать требованиям государственных стандартов Единой системы конструкторской документации (ЕСКД).

Иллюстрации за исключением иллюстраций приложений, следует нумеровать арабскими цифрами сквозной нумерацией.

Если рисунок один, то он обозначается «Рисунок 1», Слово «Рисунок» и его наименование располагают по середине строки.

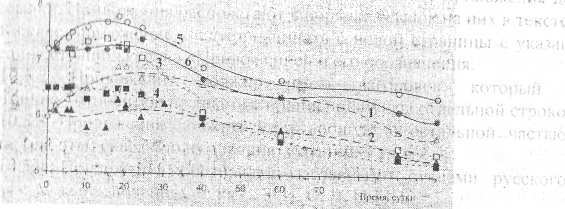

Обозначения кривых: 1,2 — бактерии; 3,4 - актиномицеты; 5,6 — грибы 1,3,5 - 0,1% нефти в почве; 2,4,6- 10% нефти в почве.

Рисунок 1. Кинетика роста численности микроорганизмов

Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоят из номера раздела и порядкового номера иллюстраций, разделенных точкой.

Например: Рисунок 1.1

Иллюстрации, при необходимости, могут иметь наименование и пояснительные данные (подрисуночный текст). Слово «Рисунок» и его наименование помещают после пояснительных данных и располагают следующим образом:

Рисунок 1. Кинетика роста численности микроорганизмов

При ссылках на иллюстрации следует писать "... в соответствии с рисунком 2" при сквозной нумерации и "...в соответствии с рисунком 1.2" при нумерации в пределах раздела.

Пример:

На рисунке 1 представлена кинетика роста численности микроорганизмов для загрязненных нефтью почв при влажности почвы 50% и температуре 30°С.

Приложения

Приложения оформляют как продолжение данной курсовой работы.

В тексте курсового работы на все приложения должны быть даны ссылки. Приложения располагают в порядке ссылок на них в тексте.

Каждое приложение следует начинать с новой страницы с указанием сверху посередине страницы слова «Приложение» и его обозначения.

Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой.

Приложения должны иметь общую с остальной частью курсовой работы сквозную нумерацию страниц.

Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Ё, 3, И, О, Ч, Ь, Ы,Ъ.

Допускается обозначение приложений буквами латинского алфавита, за исключением букв I и О.

Если в документе одно приложение, оно обозначается «Приложение А».

Построение таблиц

Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Название таблицы ДОЛЖНО отражать содержание, быть точным, кратким. Название таблицы следует помещать над таблицей с абзацным отступом на следующей строке после слов «таблица 1».

Таблицу следует располагать непосредственно после текста, в котором она упоминается впервые, или на следующей странице.

На все таблицы должны быть ссылки в курсовой работе. При ссылке следует писать «таблица» с указанием ее номера.

Пример оформления таблицы:

В таблице 5 приводится влияние степени загрязнения почвы нефтью на количественный состав аборигенной микрофлоры

Таблица 5- Влияние степени загрязнения почвы нефтью на количественный аборигенной микрофлоры

Номер пробы	Содержание Нефти, %	I g концентрации клеток, КОЕ/г
10 Серо-бурые	0,1	6,1	6,5	7,1
	1	6,7	7,1	7,3
	5	7,8	7,1	8,2
	7	7,7	6,7	8,0
	10	5,6	5,0	6,3

Таблицу с большим количеством строк допускается переносить на другой лист (страницу). При переносе части таблицы на другой лист (страницу) слово "Таблица" и номер ее указывают один раз слева над первой частью таблицы, над другими частями пишут слово "Продолжение" и указывают номер таблицы, например: "Продолжение таблицы 1". При переносе таблицы на другой лист (страницу) заголовок помещают только над ее первой частью. При переносе части таблицы нижнюю горизонтальную черту, ограничивающую таблицу, не проводят.

Таблицу с большим количеством граф целесообразно выносить в приложение.

Если повторяющийся в разных строках (графах) таблицы текст состоит из одного слова, то его после первого написания допускается заменять кавычками; если из двух и более слов, то при первом повторении его заменяют словами "То же", а далее - кавычками. Ставить кавычки вместо повторяющихся цифр, марок, знаков.

математических и химических символов не допускается. Если цифровые или иные данные в какой-либо строке таблицы не приводят, то в ней ставят прочерк.

Таблицы, за исключением таблиц приложений, следует нумеровать арабскими цифрами сквозной нумерацией.

Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделен­ ных точкой. Например: «Таблица 3.1».

Заголовки граф и строк таблицы следует писать с прописной буквы в единственном числе, а подзаголовки граф - со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблиц точки не ставят.

Таблицы слева, справа и снизу, как правило, ограничивают линиями. Допускается применять размер шрифта в таблице меньший, чем в тексте.

Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф. Головка таблицы должна быть отделена линией от остальной части таблицы.

Ссылки на использованную литературу

В конце текстовой части документа приводится список литературы, которая была использована при его составлении. Выполнение списка и ссылки на него в тексте - по ГОСТ 7.1-2003.

Список литературы включают в содержание документа.

Ссылки на использованные источники следует приводить в квадратных скобках.

Сведения о литературе следует располагать в порядке появления ссылок на литературу в тексте курсовой работы, нумеровать арабскими цифрами без точки и печатать с абзацного отступа.

Общие правила оформления чертежей, схем и текстовых документов курсового проекта.

Форматы листов определяются в соответствии с ГОСТ 2.301. На чертежных листах следует наносить внутреннюю рамку и внешнюю рамку (линию обрезки листа). При необходимости чертежный лист может быть разделен на зоны отметками (черточками) между внешней и внутренней рамками.

Основная надпись на чертежах и текстовых документах выполняется по ГОСТ 2.104 и должны соответствовать на чертежах и схемах по форме 1 (Приложение Д); на текстовых документах: на заглавных листах по форме 2 . На последующих листах чертежей и схем допускается применять форму 2а. В графах основных надписей и дополнительных графах указывают наименования в соответствии с ГОСТ 2.109, ГОСТ 2.102, ГОСТ 2.601, ГОСТ 2.602, ГОСТ 2.701, ГОСТ 2.201, ГОСТ 2.302, ГОСТ 2.503 (Приложение Д).

В соответствии с ГОСТ 2.108 спецификация документа, определяющий состав сборочной единицы, комплекса и комплекта, является обязательным основным документом.

Составляю спецификацию на отдельных листах формата А4 по угловым формам 2 и 2а с приложением форм спецификации для первого и последующих листов спецификации. Спецификация определяет состав изделия и необходима для его изготовления, комплектования конструкторских документов и планирования запуска в производство. 15 общем случае1 спецификация состоит из разделов, которые располагают в такой последовательности: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты (Приложение Д).

Схема - графический конструкторский документ, на котором представлены составные части изделия и связи между ними в виде условных изображений и графических обозначений. ГОСТ 2.701 устанавливает виды и типы схем изделий всех отраслей промышленности и общие требования к выполнению этих схем. Схемы выполняют на листах стандартных форматов. Наименование схемы вписывают в графу 1 основной надписи носит наименования изделия, для которого выполняется схема, шрифтом меньшего размера, чем наименование изделия. Каждой схеме присваивается код, состоящий из буквы, определяющей тип схемы. Перечень элементов схемы помещают на первом листе схемы выполняют в виде самостоятельного документа. Перечень элементов оформляют и виде таблицы, заполняемой сверху вниз. При выполнении перечня на первом листе схемы его располагают над основной надписью на расстоянии не менее 12 мм от нее. При необходимости продолжение перечня элементов помешают слева от основной надписи, повторяя головку таблицы (Приложение Д).

Графические документы должны быть выполнены на стандартных форматах по ГОСТ 2.301 с основной надписью по ГОСТ 2.104 (Приложение Д),

При выполнении чертежей, схем, ЭСКИЗОВ должны быть соблюдены правила, установленные стандартами ЕСКД, ЕСТД, ЕСПДС, включая ГОСТ 2.701, также требования СТ ЮКГУ 4.02-2008.
