2. Расчет искомого места дефекта по взаимному расположению донного импульса и импульса от «дефекта»

Установить параметры реостата (ΔR, %) в соответствии с таблицей 6.1 и рисунком 6.2. Измерить амплитуду U_m синусоидального сигнала на экране осциллографа в режиме Expand (рисунок 6.4) с помощью красного визиря; результат измерения – в окошке VA1. Значения напряжений , чуть меньше амплитудных, установить в качестве управляющих для ключа (рисунок 6.3). По экрану осциллографа измерить расстояние l по горизонтали от начала развертки до переднего фронта импульса.

Изменить значение (ΔR, %) параметра реостата в соответствии с таблицей 6.1. Провести измерения в соответствии с описанным выше алгоритмом. Результаты измерений и расчетов занести в таблицу 6.1. Сравнить рассчитанную относительную величину расположения дефекта на объекте ( ) с установленным значением на реостате (ΔR, %), где - значение l при . Объяснить причины расхождения указанных данных в верхней и нижней строках.

Таблица 6.1 – Результаты измерения и расчета

ΔR, %	100	75	50	20	1
Um	8,899
l	7
	100

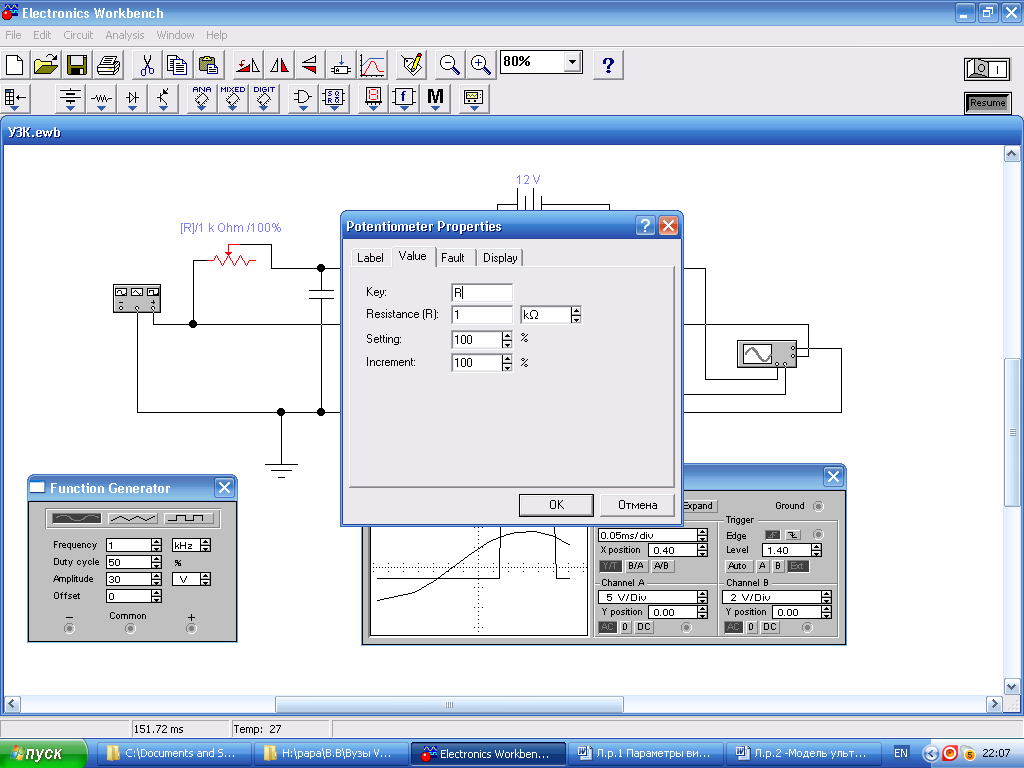

Рисунок 6.2 – Диалоговое окно реостата

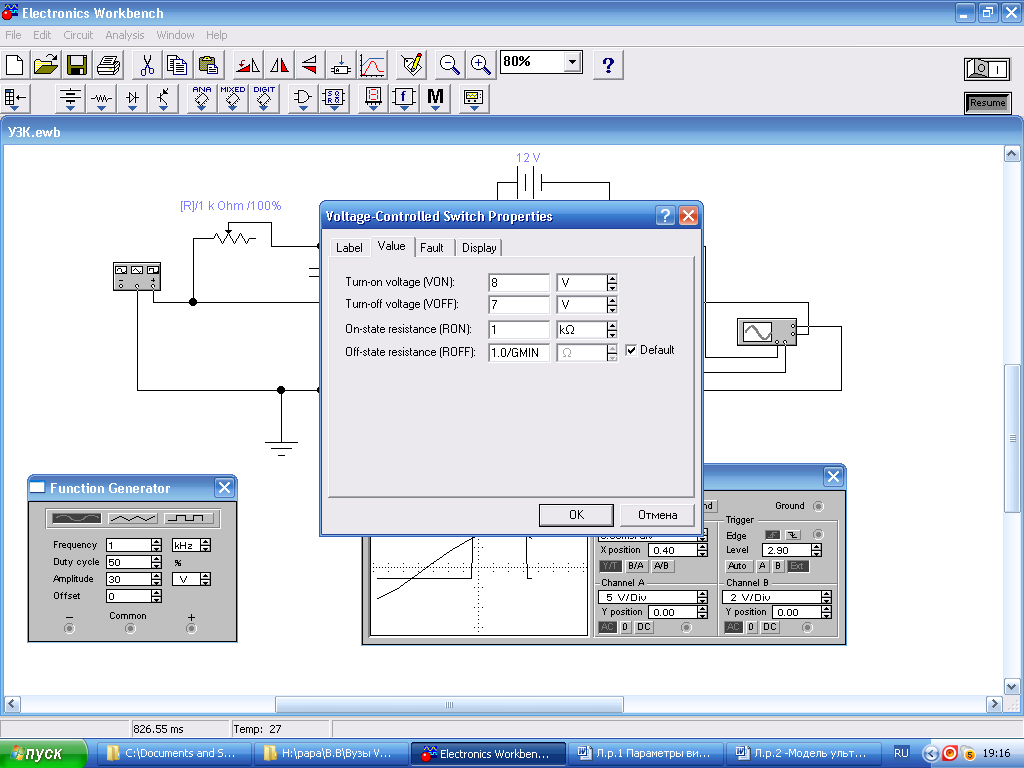

Рисунок 6.3 – Диалоговое окно ключа

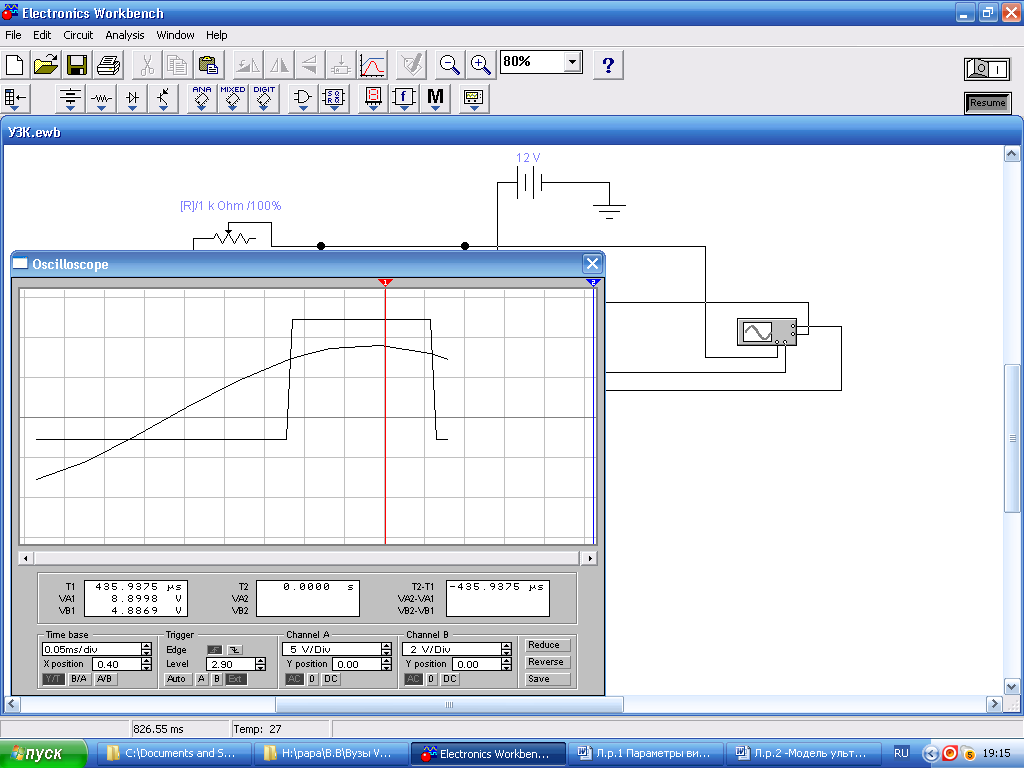

Рисунок 6.4 - Панель осциллографа в режиме Expand

Практическое занятие № 7

Тема: «Построение моделей акустико-эмисионного (АЭ) контроля»

Цель занятия: исследовать основные методы измерений фазового сдвига сигналов, поступающих из источника акустической эмиссии (ИАЭ) на разнесенные датчики; дать сравнительную характеристику.

Вопросы занятия:

1. Измерение фазового сдвига между сигналами, поступающими от ИАЭ на разнесенные датчики, в режиме линейной развертки.

2.Измерение фазового сдвига между сигналами, поступающими от ИАЭ на разнесенные датчики, в режиме синусоидальной развертки (по эллипсу).

Рекомендуемая литература:

Богданов Е.А. Основы технической диагностики нефтегазового оборудования. – М.: Высш шк., 2006. – С. 159-173.

1. Измерение фазового сдвига между сигналами, поступающими от иаэ на разнесенные датчики, в режиме линейной развертки

Собрать схему в соответствии с рис. 7.1 в составе функционального генератора, источника переменного напряжения, осциллографа и резисторно-емкостной линии задержки. Сопротивление резистора 1 кОм. Устанавливая емкость конденсатора в соответствии с табл.7.1, изменяем время задержки сигнала источника по отношению к сигналу генератора. Фазовый сдвиг (разность начальных фаз) между сигналами равного периода (равной частоты, например, f=1 кГц) определяется в режиме линейной развертки (режим Y/T) по формуле: ;

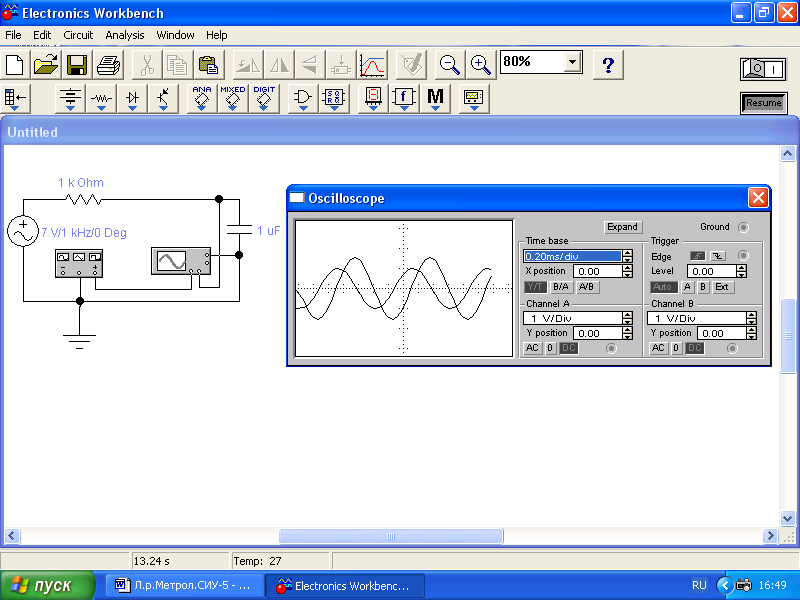

Рисунок 7.1
