19.Основные параметры и особенности расчета на прочность конических зубчатых передач

онические зубчатые колёса применяют в передачах, оси валов которых пересекаются под некоторым межосевым углом  . Обычно  .

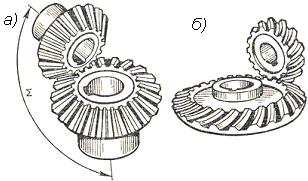

Рисунок 2.3.17 Коническая прямозубая передача а), передача с круговым зубом б)

Применяют во всех отраслях машиностроения, где по условиям компоновки машины необходимо передать движение между пересекающимися осями валов. Конические передачи сложнее цилиндрических, требуют периодической регулировки Передаточное числа при межосевом угле

Для конической прямозубой передачи рекомендуется u = 2, 2,5; 3,15; 4, для передачи с круговыми зубьями возможны более высокие значения u; наибольшее значение u = 6,3.

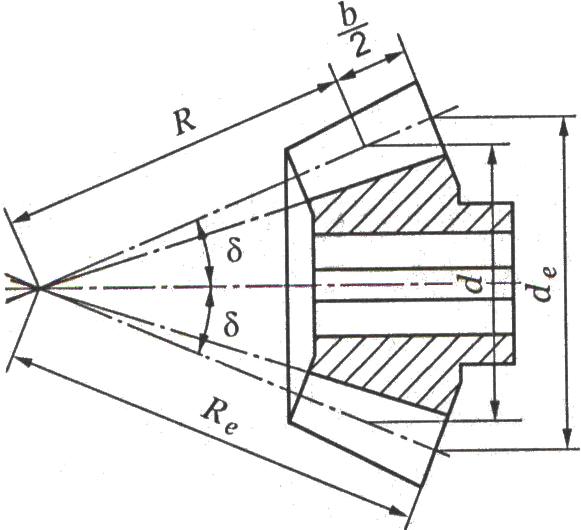

Геометрические параметры конического зубчатого колеса

Основные геометрические размеры определяют в зависимости от модуля и числа зубьев. Высота и толщина зубьев конических колёс постепенно уменьшается по мере приближения к вершине конуса. Соответственно изменяются шаг, модуль и делительные диаметры, которых может быть бесчисленное множество. Основные геометрические размеры имеют обозначения, принятые для прямозубых конических передач Внешний диаметр

   - максимальный модуль зубьев – внешний окружной модуль, полученный по внешнему торцу колеса. Внешнее конусное расстояние

Среднее конусное расстояние   , где b – ширина зубчатого венца колеса

- коэффициент ширины зубчатого венца относительно внешнего конусного расстояния. - углы делительных конусов Средний модуль

Средние делительные диаметры:

В соответствии с исходным контуром прямозубых конических колёс радиальный зазор c = 0,2  внешняя высота головки зуба и внешняя высота ножки зуба Внешние диаметры вершин зубьев

Угол ножки зуба Угол головки зуба   ;

Силы в зацеплении конической передачи

Силы в зацеплении определяют по размерам в среднем сечении зуба шестерни. На шестерню конической прямозубой передачи действуют три силы : окружная  ,  радиальная  , осевая   .

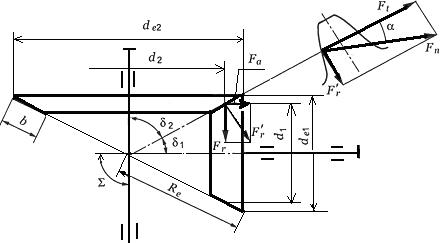

Рисунок 2.3.19 Схема действия сил в зацеплении конических колес

Для колеса направление сил противоположно, при этом:

; ;

Направление окружных сил F, как и в цилиндрической передаче зависит от направления вращения колёс. Осевые силы  всегда направлены от вершин конусов, радиальные   - к осям вращения колёс. Конические передачи с круговыми зубьями получили преимущественное применение. По сравнению с коническими прямозубыми они менее чувствительны к нарушению точности взаимного расположения колёс, их изготовление проще. Недостаток передач с круговыми зубьями – изменение величины и знака осевых сил при реверсе.

Расчет на контактную прочность

Прочностной расчет конической передачи основан на допущении, что несущая способность зубьев конического колеса такая же как у эквивалентного цилиндрического. Эквивалентным колесом называется такое цилиндрическое колесо, у которого делительный диаметр и модуль равны делительному диаметру и модулю в среднем нормальном сечении реального конического колеса

Схема построения эквивалентного колеса

Межосевое расстояние эквивалентной передачи

Передаточное число эквивалентной передачи

Момент на эквивалентном колесе

Расчет конических зубчатых передач на изгиб

Формула проверочного расчёта конических прямозубых передач:

Формула проектировочного расчёта конических прямозубых передач

Условие прочности

где   - коэффициент вида конических колёс. Для прямозубых колёс  ; для колёс с круговыми зубьями   ;   и   - внешний и окружёной модули; YF – коэффициент формы зуба. Внешний окружной модуль   или   определяют расчётом на изгиб по формуле

Минимальное число зубьев шестерни z
