Связки для абразивного инструмента

Существуют такие связки:

Б1, Б2, Б3 - бакелитовая связка – круги на этой связке обладают высокой прочностью и упругостью, допускают большие скорости резания. Эта связка оказывает полирующее действие на изделие по сравнению с другими связками. Меньше нагревает изделие. Малостойка к охлаждающим жидкостям на основе щелочей. Имеет три разновидности: из жидкого бакелита (Б1), и из пульвербакелита (Б2 и Б3). Эту связку мы знаем по отрезным кругам для болгарок.

Глифталевая и пенфталевая связки – применяются для кругов для отделочных работ. Обозначаются соответственно ГФ и ПФ. Это те круги, которые еще называют поролоновыми или пенопластовыми.

В - вулканитовая связка - обладает большой упругостью и плотностью, повышенным полирующим действием. Менее прочна и теплостойка.

К - керамическая связка – самая распространенная. Огнеупорная, водостойкая, химически стойкая, высокая прочность. Но хрупкая. Бывают двух видов: плавящаяся (стекловидная) – для электрокорундовых кругов; и спекающаяся (фарфоровидная) – для кругов из карбида кремния. После буквы может стоять цифровая индексация: например К51 – связка из боросодержащего сырья.

М - магнезиальная связка – шлифовальные круги на этой связке гигроскопичны, имеют повышенный износ.

С - силикатная связка – круги с этой связкой используются когда необходим минимальный нагрев детали. Встречается редко.

Плотность структуры бруска

Различают плотную, среднюю и открытую структуры брусков. В маркировке обозначаются цифрой. От 1 до 5 – плотная, от 5 до 8 – средняя, от 8 и больше – открытая.

По твердости бруски делят на: М – мягкие, СМ – среднемягкие, С – средние, СТ – среднетвердые, ВТ – весьма твердые, и ЧТ – чрезвычайно твердые. Внутри каждой группы выделяют несколько подгрупп, например – СТ1, СТ2, СТ3, и т.д… Чем больше твердость, тем меньше камень изнашивается.

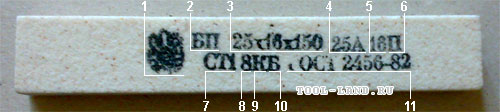

Абразивный брусок из белого электрокорунда

1 - эмблема завода изготовителя;

2 - тип: БП - брусок прямоугольный;

3 - размер бруска: 25х16х150;

4 - абразивный материал: 25А - электрокорунд белый;

5 - зернистость: 18 - 200...160 мкм;

6 - минимальное процентное содержание основной фракции: П - повышенное;

7 - твердость абразивного инструмента: СТ1 - среднетвердая степень твердости;

8 - структура (степень сближения абразивных зерен): 8;

9 - связка: К - керамическая;

10 - класс точности: Б;

11 - стандарт которому удовлетворяет брусок: ГОСТ 2456-82.

Абразивный брусок из зеленого карбида кремния

1 - эмблема завода изготовителя;

2 - абразивный материал: 64С - карбид кремния зеленый;

3 - зернистость: 6 - 80...63 мкм;

4 - минимальное процентное содержание основной фракции: П - повышенное;

5 - твердость абразивного инструмента: СТ1 - среднетвердая степень твердости;

6 - структура (степени сближения абразивных зерен): 8;

7 - связка: К - керамическая;

8 - класс точности: А;

9 - стандарт которому удовлетворяет брусок: ГОСТ 2456-82;

10 - тип: БКв - брусок квадратный;

11 - размер бруска: 20х150.

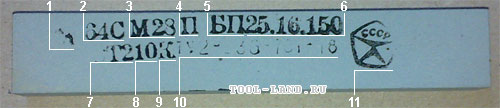

Абразивный брусок из зеленого карбида кремния

1 - эмблема завода изготовителя;

2 - абразивный материал: 64С - карбид кремния зеленый;

3 - зернистость: М28 - 28...20 мкм;

4 - минимальное процентное содержание основной фракции: П - повышенное;

5 - тип: БП - брусок прямоугольный;

6 - размер бруска: 25.16.150 - 25х16х150;

7 - твердость абразивного инструмента: СТ2 - среднетвердая степень твердости;

8 - структура (степени сближения абразивных зерен): 10;

9 - связка: К - керамическая;

10 - документ которому удовлетворяет брусок: ТУ 2-...;

11 - государственный знак качества СССР.

Абразивный брусок из белого электрокорунда

1 - эмблема завода изготовителя;

2 - тип: БТ - брусок треугольный;

3 - размер бруска: 16х150;

4 - абразивный материал: 25А - электрокорунд белый;

5 - зернистость: 6 - 80...63 мкм;

6 - минимальное процентное содержание основной фракции: П - повышенное;

7 - твердость абразивного инструмента: СТ1 - среднетвердая степень твердости;

8 - структура (степень сближения абразивных зерен): 9;

9 - связка: К - керамическая;

10 - класс точности: Б;

11 - стандарт которому удовлетворяет брусок: ГОСТ 2456-82.

Остальные бруски так подробно рассматривать не будем, остановимся только на зернистости - основной характеристике. Можно выделить несколько систем стандартов определения размерности зерна в абразивных материалах:

FEPA (Federation of European producers of Abrasives) - стандарты Федерации Европейских Производителей Абразивов, приняты в Европе, а также у крупнейших производителей абразивов в России и странах СНГ, а кроме того в Индии, Турции и ЮАР. Обозначение зернистости для гибкого материала, например абразивной бумаги, и жесткого или свободного абразива, например абразивного бруска, отличается - соответственно P220 и F220.

ANSI (American National Standards Institute) - система единых стандартов промышленности США, разработанная Американским Национальным Институтом Стандартов, распространяется также и на производство абразивных материалов.

JIS (Japan Industrial Standards) - Японские Промышленные Стандарты, набор требований, применяемых в японской промышленности, распространяющиеся также и на абразивные материалы.

Будьте готовы к тому, что в магазинах часто продаются бруски для заточки ножей не только без подробной маркировки, как на фото выше, но и даже без указания зернистости. Скорее всего, это связано с большим разбросом размеров абразивного зерна, и честностью производителя. Однако, если в этом же магазине продается мелкая шкурка, то, сравнивая поверхность бруска и шкурки, можно хотя бы примерно определить зернистость бруска.
