Описание лабораторной установки
Лабораторная установка состоит из генератора полного цветового телевизионного сигнала и цветного видеоконтрольного устройства, а также электронно-лучевого осциллографа.
Генератор позволяет получить сигнал восьми вертикальных цветных полос, сигналы красного, синего и зеленого поля, а также сигналы шахматного поля и ступенчатый сигнал "серые градации", который совпадает с яркостным сигналом цветных полос. Генератор также формирует сигналы полустрочной и полукадровой частот для внешней синхронизации универсального осциллографа.

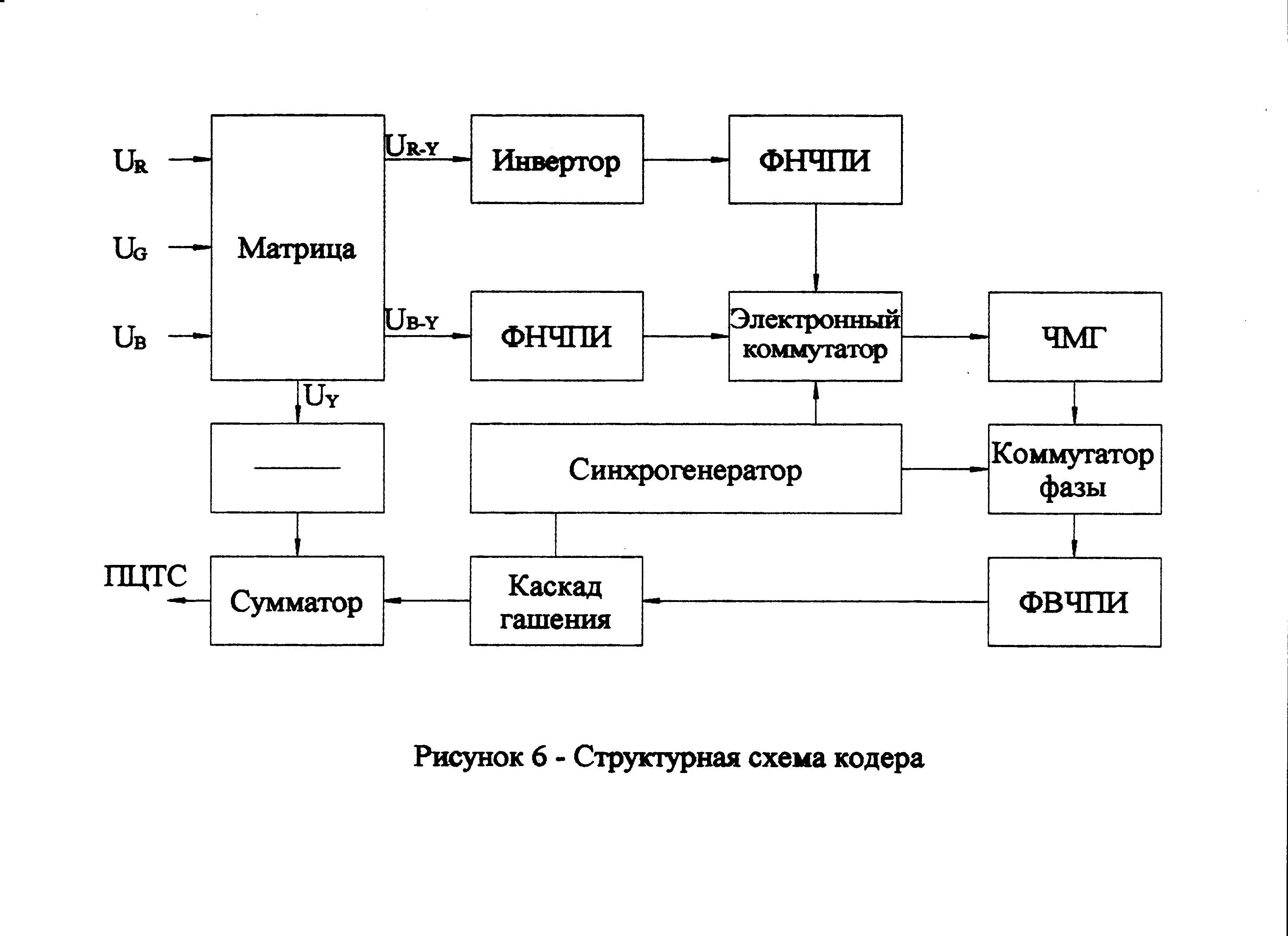

Кодирующее устройство генератора выполнено по структурной схеме, приведенной в [1], за исключением узлов АПЧ ЧМ генератора и цепи АМ сигнала цветности, отсутствующих в данном генераторе. Сигналы исходных цветов R, G, B формируются с помощью трёхразрядного двоичного счётчика, обнуляемого строчным гасящим импульсом, как это описано в [1]. Упрощённая структурная схема кодера приведена на рис 6.
Задание и порядок его выполнения
1. Исследовать процессы кодирования, для чего снять осциллограммы сигналов исходных цветов R, G, B, цветоразностных сигналов и полного цветового телевизионного сигнала в контрольных точках генератора при передаче восьмиполосного сигнала. При желании получить отдельно яркостный сигнал поставить переключатель на генераторе в положение «серые градации» (СГ). Следует иметь в виду, что выход цветоразностных сигналов сделан в генераторе после электронного коммутатора. Снять осциллограммы цветоразностных сигналов и полного цветового телевизионного сигнала для какого-либо одного цветного поля.
2. Снять осциллограммы цветоразностных сигналов и полного цветового телевизионного сигнала для какого-либо одного цветного поля.
3. Воспользовавшись уравнениями цветоразностных сигналов, вычислить теоретические уровни сигналов ER-Y, EB-Y для восьмиполосного сигнала. Сравнить теоретические сигналы с экспериментальными. Для этого желательно произвести перерасчёт измеренных уровней площадок относительно одной, принятой за опорную.
Контрольные вопросы
1. С помощью каких технических решений достигается совместимость цветной и чёрно-белой систем ТВ?
2. Как кодируется цветовая информация в системе СЕКАМ ?
3. Каковы особенности действующей модификации системы СЕКАМ ?
4. Зачем вводятся предыскажения цветоразностных сигналов и сигналов цветности ?
5. Можно ли выбрать в качестве основных цветов красный, жёлтый, оранжевый ?
6. Какие преимущества даёт применение цветоразностных сигналов ?
Перечень ссылок
1. Домбругов Р.М. Телевидение. – Киев: Высш. шк., 1979. – 176 с.
2. Самойлов В.Ф., Хромой Б.П. Телевидение. – М.: Связь, 1975. – 400 с.
3. Домбругов Р. М. Телевидение. – К.: Выща шк. 1988. – 215 с.
Приложение
Современные осциллографы, как правило, имеют калиброванные каналы развертки и усиления по вертикали. Это значит, что амплитуды и длительности сигналов измеряют путем перемножения количества делений масштабной сетки, соответствующих протяженности нужного участка сигнала, на цену деления, указанную на переключателях осциллографа. При этом имеются в виду большие деления - 5мм или 10 мм, а не 1 мм. На осциллограмме в отчете проставляется результат перемножения, т. е. длительность в мкс или мс и размах в В или А ( если измеряется ток ), причем так же, как размер на машиностроительном чертеже.
Если такой осциллограф имеет на передней панели ручки плавной регулировки длительности развертки и усиления по вертикали, то их крайнее правое положение, обычно фиксируемое шариковым фиксатором (со щелчком), соответствует калиброванной развертке и усилению. Перед началом измерений следует поставить ручки в эти фиксированные положения и не вращать их во избежание ошибок.
Полезно помнить, что кратность переключателей обычно 1:2:5.
Для уменьшения погрешности измерений следите за тем, чтобы измеряемый (или просто интересующий Вас) участок осциллограммы занимал не менее 40…50% экрана по соответствующей координате.
При измерениях длительностей не следует забывать, что помимо основного переключателя «Длительность развертки» часто имеется еще один - «Множитель» или «Растяжка», и его положение также необходимо учитывать. Аналогичные переключатели встречаются и в каналах вертикального усиления.
При регулировке синхронизации осциллографа необходимо помнить, что большинство осциллографов вместо переключателя режима развертки «Автоколебательная - ждущая» имеют ручку плавной регулировки, которая называется «Стабильность» или «Режим запуска». При повороте этой ручки к левому крайнему положению развертка будет ждущей, при повороте к правому крайнему - автоколебательной. Наилучшая синхронизация обычно получается при положении этой ручки вблизи границы ждущего и автоколебательного режимов. Регулятор «Уровень запуска» вначале следует поставить в нулевое положение и, медленно вращая ручку «Стабильность» влево, добиться исчезновения линии развертки. Затем, вращая ручку «Уровень запуска» вправо или влево ( с учетом полярности синхронизирующих импульсов), добиваются устойчивого положения осциллограммы. Иногда приходиться повторять эти две регулировки поочередно.
При исследованиях импульсных процессов, как правило, используют режим ждущей развертки и, если это возможно, внешнюю синхронизацию. Признак правильной регулировки : при отключении сигнала внешней синхронизации линия развертки на экране осциллографа исчезает.
Пользуясь измерителем АЧХ, следует помнить, что во избежание искажений нужно работать с минимально возможной амплитудой выходного сигнала ИЧХ. Если диапазон качания частоты вплотную примыкает к нулю, то при прохождении области нулевых частот на индикаторе получается провал амплитуды отклика до нуля; при этом получается изображение двух зеркальных относительно нуля АЧХ.
