Описание используемой технологии сети

Для подключения ISDN абонентов к ISDN сети используется цифровая абонентская сигнализация №1 (DSS1 – Digital Subscriber Signaling №1). Задачей абонентской сигнализации является обеспечение взаимодействия между оборудованием пользователя и сетью. Сообщения DSS1 передаются по D-каналу в виде цифровых пакетов.

V5 - технология доступа к сети. Стандарты V5 (V5.1 и V5.2) должны обеспечить интерфейс взаимодействия между сетью доступа и телефонной станцией для поддержания узкополосных услуг связи. Стандарты серии V5 определяют требования (электрические, физические, процедурные и протокол) для соединений сети доступа и АТС. Сеть доступа - это система между АТС и оконечным оборудованием пользователя, заменяющая часть или всю локальную распределенную сеть. Она обеспечивает общее взаимодействие с такими устройствами, как аналоговый телефон ТфОП, аналоговая или цифровая офисная АТС, терминальное оборудование ISDN базового и первичного доступа, оконечное оборудование локальной сети и арендуемая линейная аппаратура. Она также обеспечивает мультиплексирование, ввод, вывод и передачу данных. Сеть доступа отвечает за распознавание тональных посылок доступа аналоговых сигналов, их продолжительность, напряжение и частоту импульсов, за вызывной тон, а также за конкретные характеристики последовательности передачи сигналов. АТС отвечает за управление вызовами посредством обеспечения коммутации, формирования тональных посылок набора номера, декодирования номера и т.д.

Расчет количества используемого оборудования

Узел коммутации находится на центральной станции SI2000. Для определения состава его оборудования нам нужно знать, сколько будет использоваться цифровых потоков E1. По международным нормам для обслуживания 1000 абонентов достаточно 3 потока E1. Тогда для нашей сети, в которой всего 5400 абонентов, нужно около 3*6=18 потоков. Это может обеспечить одна плата IHA (64E1x64E1) и две платы TPC (каждая поддерживает 16 потоков E1). А также все остальные стандартные платы блока MCA.

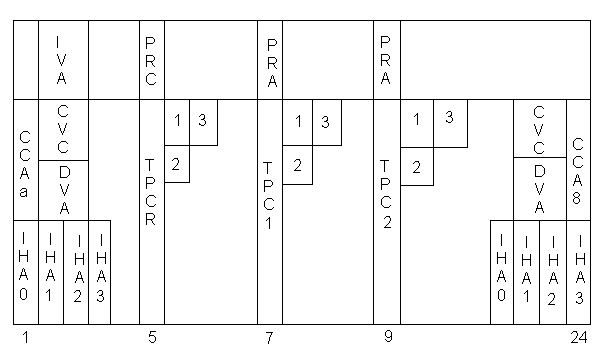

Р исунок 4 – Схема расположения плат в SN (МСА)

Рисунок 5 – Схема расположения плат в AN (MLC)

На центральной станции SI2000 находится 3600 абонентов, из них 3600*0,45=1620 цифровых и 3600*0,55=1980 аналоговых абонентов. Соответственно для их подключения потребуется 1620/16=102 плат SBA и 1980/32=62 плат SAC. Всего 102+62=164 плата, т.е. нам потребуется 164/22=8 узлов доступа. Два узла доступа будут иметь одинаковую структуру: в них располагается по 22 платы SBA.

SI320:

Перейдем к расчету узлов доступа. На каждой SI320 находится 300 абонентов, из них 300*0,45=135 цифровых и 300*0,55=165 аналоговых. Тогда для обслуживания аналоговых абонентов необходимо 165/32=6 плат SAC. Все цифровые абоненты в узле доступа будут выполнены на платах SBA, т.к. для нее не требуется никакого дополнительного оборудования (в отличии от SBC, где нужно использовать приставку NT). Количество плат SBA будет 135/16=9 плат. При расчетах количества оборудования (в частности плат) округление всегда ведется в большую сторону, иначе просто аппаратно не получится реализовать проектируемую сеть. Значит все узлы доступа на SI320 будут иметь одинаковую структуру и на каждую АТС SI320 потребуется один цифровой тракт E1.

Для оконечной станции S1240 расчет оборудования, в данной работе, не производится, т.к. она обслуживает гораздо большее количество абонентов, следовательно, имеет более сложную структуру, по сравнению с SI2000 или SI320. Единственное, что необходимо определить – это количество потоков Е1, необходимых для обслуживания АТС. Если на этой АТС находится 1200 абонентов, тогда потребуется 6 Е1.
